2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
48
2.2.5.1 Advarselsskilte W206, W250, W251 på indersiden af sektorlugerne
2

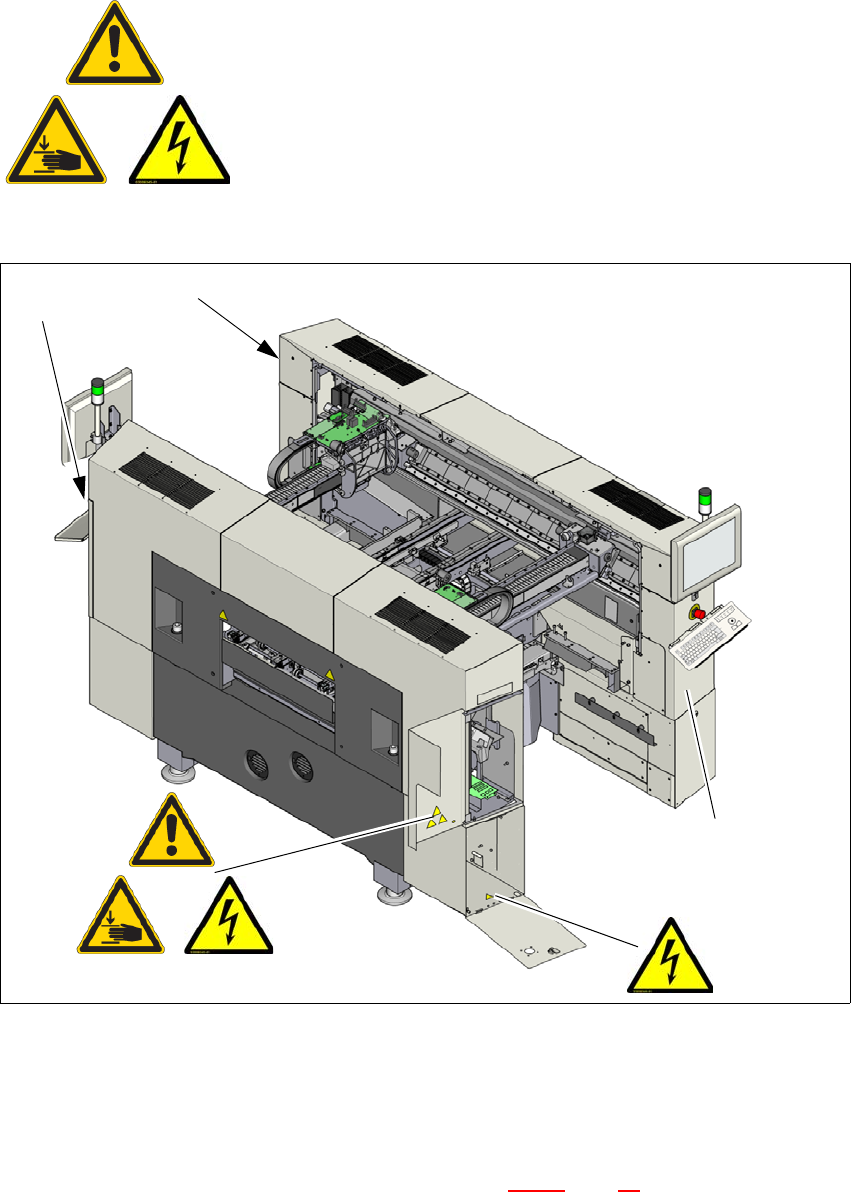

Fig. 2.2 - 7 Advarselsskilte på indersiden af sektorlugerne
Pos. W251, på indersiden af sektorlugerne, artikel-nr. 03079298-xx
Pos. W250, på indersiden af sektorlugerne, artikel-nr. 03079262-xx
Pos. W206, på indersiden af sektorlugerne, artikel-nr. 03009345-xx
Pos. W206, på strømforsyningen indvendigt (se også fig. 2.2 - 8
, side 49 )
Igangsætning af maskinen må kun ske med stopper monteret og
lukkede luger.
(W250)
(W206)
(W251)
W206
W250, W251, W206
på lugen indvendigt
W250, W251, W206
på lugen indvendigt
(W250)
(W206)
(W251)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.2 Advarselsskilte
49
2.2.5.2 Advarselsskilt W211
2
Artikel-nr. 03009351-01 (antal pr. automat: 2)
Pos. W211 på fig. 2.2 - 8
, side 49 artikel-nr.03009351-01.
Fig. 2.2 - 8 Advarselsskilt W206, W211 på strømforsyningen
– W211 på sikrings- og fordelerprintplade A3.
– W211 på afdækningen til indkoblingsstrømbegrænsingen A1.
– W206 på forsiden af strømforsyningen
W211
W206
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
50
2.2.6 Advarselsskilt på NØDSTOP-trykknapperne
2
Pos. W209 på fig. 2.2 - 9, artikel-nr. 03009349-01 (antal pr. automat: 2)
2
2

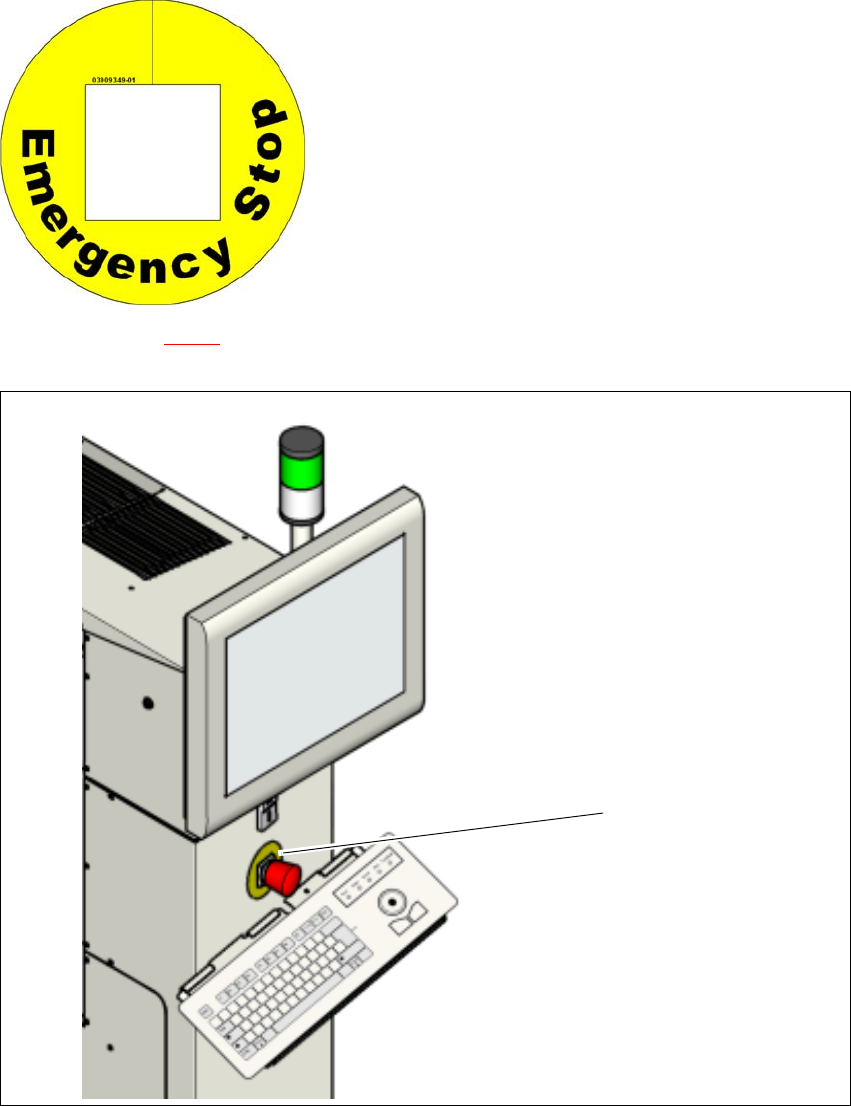

Fig. 2.2 - 9 Advarselsskilt W209 på NØDSTOP-trykknapperne
Pos. W209, artikel-nr. 03009349-01
W 209
