00196974-04-BA-SX12-V2-DA - 第52页
2 Drifts sikkerhed Betjeningsvejledning SIPLACE SX1/SX2 2.2 Advarselsskilte Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 52 2.2.8 Oplysningsskilt "hovedcrash " på T winSt ar's IC-kamera Oplysningss k…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.2 Advarselsskilte
51
2.2.7 Høje temperaturer på Head Control Unit (HCU)
Pos. 1 på fig. 2.2 - 10, temperatur-oplysningsskilt, art.-nr. 03031926-01 (alt efter hovedkonfigura-
tion 2 - 4).
2
Fig. 2.2 - 10 Temperatur-oplysningsskilt på Head Control Unit (HCU)
2
FORBRÆNDINGSFARE PGA. HØJ TEMPERATUR!
Huset på Head Control Unit (HCU) kan blive meget varmt under kontinuerlig
drift.
Pas på ved berøring af Head Control Unit (HCU).
(1)
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
52

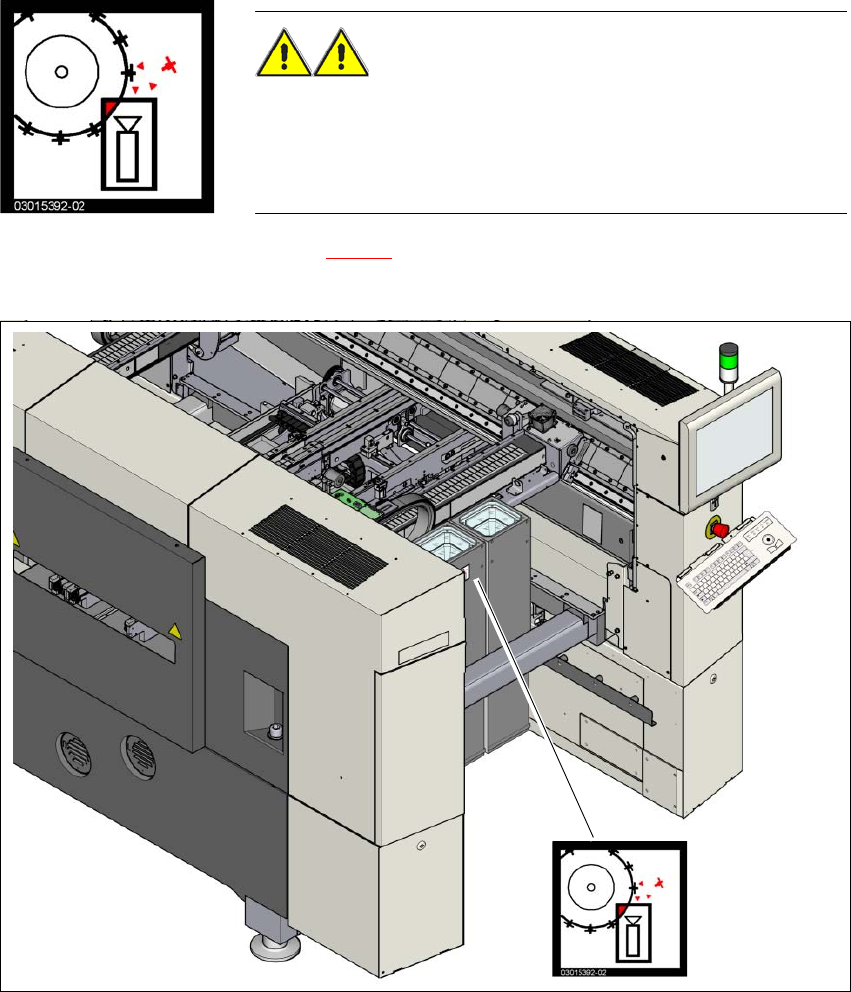

2.2.8 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
Oplysningsskilt "Hovedcrash" på fig. 2.2 - 11, artikel-nr. 03015392-02
(antal pr. automat: maksimal 2)
2
Fig. 2.2 - 11 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
(1) Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
ADVARSEL FARE FOR HOVEDCRASH 2
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer
SpeedStar med kamerahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45
og type 25, 16 x 16).
(1)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.2 Advarselsskilte
53

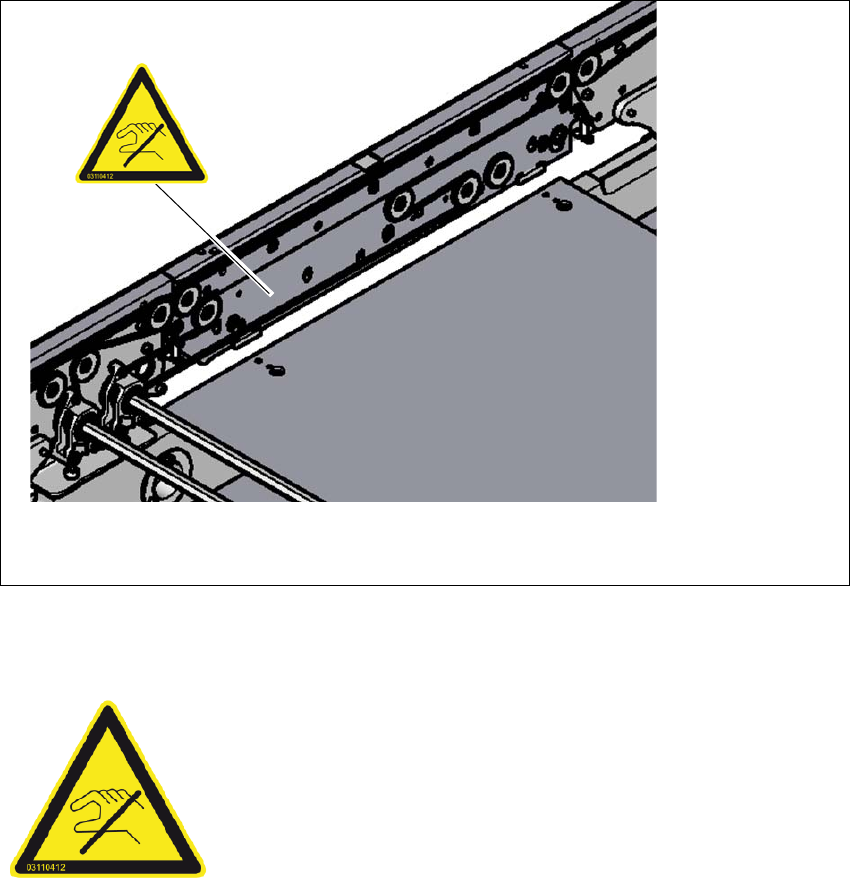

2.2.9 Advarselsskilt ved lederpladeransport
2
Fig. 2.2 - 12 Advarselsskilt "Følsomme transportmeder" ved LP-transportens klemplade
2.2.9.1 Advarselsskilt "Følsomme transportmeder"
2
Artikel-nr. 03110412-01 (1 stk. ved hver transportmede og bestykningsområde)
Følsomme transportmeder
Transportmederne er meget følsomme og må under ingen om-
stændigheder flyttes, uden at bremserne er blevet løsnet.
I modsat fald kan der opstå irreparable skader ved transportme-
derne.
