00196974-04-BA-SX12-V2-DA - 第60页
2 Drifts sikkerhed Betjeningsvejledning SIPLACE SX1/SX2 2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 60 2.5.5 Sikkerhedsforskrif ter for T winSt ar'…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2
59
2.5.4 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-akse på
TwinStar
2
2

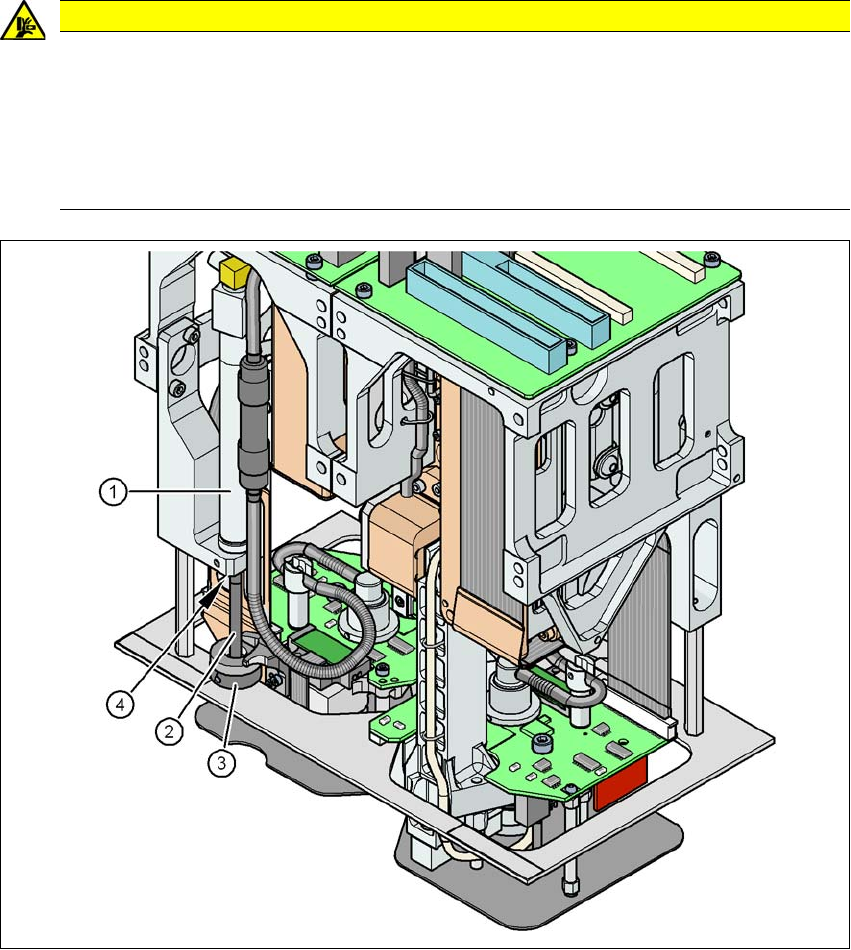

Fig. 2.5 - 2 Klemningsfare ved returenhed på TwinStar
(1) Returenhed, trykluftscylinder
(2) Stempelstang
(3) Returenhedens buffer
(4) Klemningssted for fingre
VÆR FORSIGTIG
Fare for at komme i klemme ved TwinStar!
Pga. cylindrens kraftige fjederkraft er der fare for at klemme sine fingre, når bufferen smut-
ter tilbage. Dette gælder også for TwinStar's indvendige zone, når stempelstangen smut-
ter tilbage til udgangsstilling.
Bevæg under ingen omstændigheder Z-akslen med hånden ved returenhedens buf-
fer nedad.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
60
2.5.5 Sikkerhedsforskrifter for TwinStar's komponent-kameraer ved skift af
bestykningshoved
2
2.5.6 Henvisning vedr. automaternes ESD-sikkerhed
2
2.5.7 Sikkerhedsforskrifter til korrekt isætning af afkastbeholderne
For at undgå faren for kollision mellem bestykningshoved og komponent-/pipetteudsmidningsbe-
holder skal nedenstående anvisninger følges:
Sørg for, at udsmidningsbeholderen sidder rigtigt i holderen.
Kontroller, at udsmidningsbeholderen ikke rager ud over holderen.
2
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45 og type 25, 16 x
16).
BEMÆRK
Forudsætninger for automaternes ESD-sikkerhed
Brug udelukkende pipetter, der er kendetegnet som ledende.
BEMÆRK
For hver udsmidningsbeholder kan der eftermonteres en sensor (se afsnit 6.7
, side 330),
som signalerer udsmidningsbeholderens korrekte position.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2
61
2.5.8 Sikkerhedsforskrifter vedr. anvendelse af pipetteveksler
For at undgå faren for kollision mellem bestykningshoved og pipetteveksler skal nedenstående
anvisninger følges:
2
2
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
ADVARSEL
Fare for hovedcrash ved udstående greb!
Et greb, som rager ud over magasinet, kan føre til et bestykningshovedcrash.
Kontrollér, at grebene ikke rager ud over magasinerne.
