00196974-04-BA-SX12-V2-DA - 第63页
Betjeningsvejledning SIPLACE SX1/SX2 2 Drifts sikkerhed Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.5 Sikk erhedsforskrifter vedr. drift af automater ne SX1/SX2 63 2.5.10 Høje temperaturer ved X-tilfør ingsmodul…
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
62
2.5.9 Høje temperaturer på C&P20-bestykningshovedet ved kontinuerlig drift
2

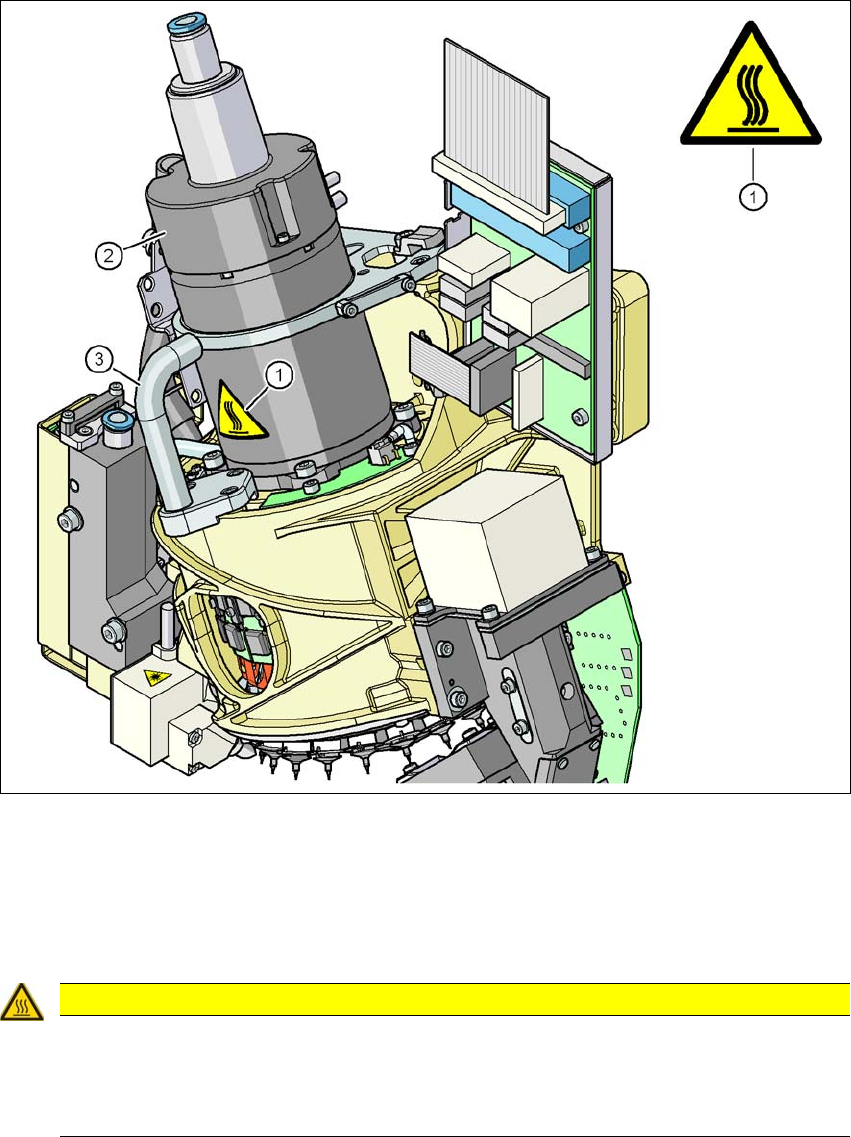

Fig. 2.5 - 3 Høje temperaturer på SpeedStar (C&P20) ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Kabinet til stjernemotoren
(3) Håndtag
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Stjernemotorens kabinet og håndtaget på bestykningshovedet kan blive meget varme på
overfladen ved kontinuerlig drift, og hvis omgivelsestemperaturen overstiger 22°C.
Pas på ved berøring af delene.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.5 Sikkerhedsforskrifter vedr. drift af automaterne SX1/SX2
63
2.5.10 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
2

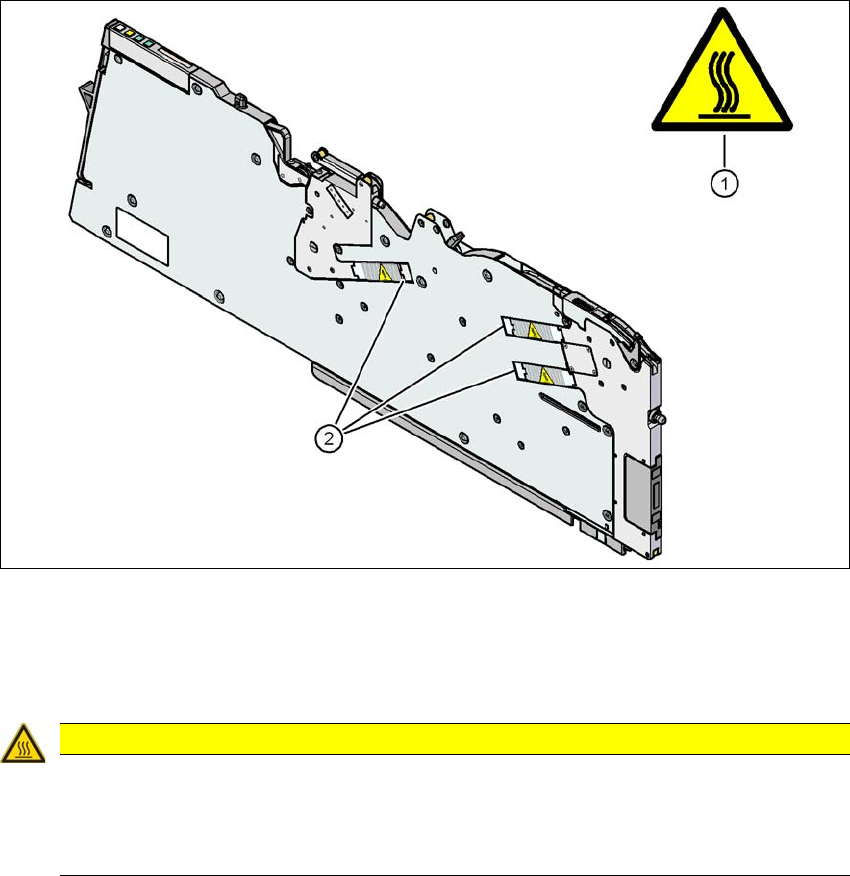

Fig. 2.5 - 4 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Stepmotor
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Ved kontinuerlig drift og en omgivelsestemperatur over 22°C kan stepmotorerne blive me-
get varme på overfladen.
Pas på ved berøring af motorerne.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.6 Supplerende sikkerhedsforskrifter for automaten SX1/SX2 Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
64
2.6 Supplerende sikkerhedsforskrifter for automaten
SX1/SX2
2.6.1 Sikkerhedsforskrifter i forbindelse med til- og frakørsel af komponentvog-
nen
2
2
2
2
2.6.2 Sikkerhedsforskrifter vedr. tømning af tapeaffaldsbeholderen
Tapeaffaldsbeholderen skal trækkes ud af komponentvognen, når den skal tømmes. Der er her
fare for at få tommelfingeren i klemme. Der henvises i den forbindelse til sikkerhedsforskrifterne i
afsnit 5.8.2
, side 251.
ADVARSEL
Brug kun med BE-vogn!
Bestykningsautomaten må kun tages i drift, når komponentvogne er til stede og kørt hen
på alle pladser.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.7.5.1
, side 77.
ADVARSEL
Fare for at komme i klemme!
Når BE-vognen kobles på og fra, er der fare for at komme i klemme.
BE-vognen må altid kun kobles på og fra alene.
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af BE-vognen er der brudfare for grebene.
Undlad at løfte BE-vognen ved grebene under transporten.
VÆR FORSIGTIG
Fare for, at ekstremiteterne kommer i klemme!
Når vognen kobles på og fra, er der fare for, at ekstremiteterne kommer i klemme.
Kontrollér, at der ikke befinder sig ekstremiteter i BE-vognens bevægelsesområde,
når den kobles til eller fra.
