2 Drifts sikkerhed Betjeningsvejledning SIPLACE SX1/SX2 2.7 Sikkerhedsanordninger Fra softwarev ersion SR.706.1 SP1 Udgave 10/2014 DA 66 Funktion 2 Hvis en af beskyttelseskapperne åbnes opa d, afbr ydes der straks for po…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
65
2.7 Sikkerhedsanordninger
2.7.1 Beskyttelseskapper
Beskyttelseskapper og afdækninger fungerer som separerende sikkerhedsindretning og hindrer
adgangen til automatens indvendige dele.
2
2

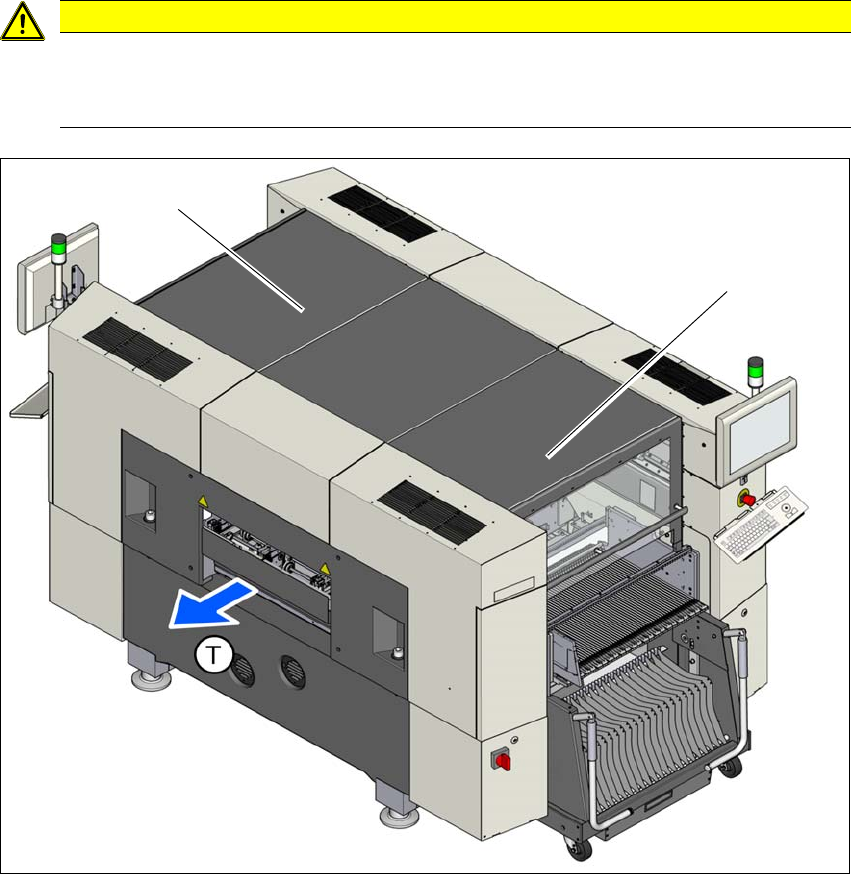

Fig. 2.7 - 1 Beskyttelseskapper
(1) Beskyttelseskappe placeringssted 1
(2) Beskyttelseskappe placeringssted 2
Portalernes kørezone er dækket af med to beskyttelseskapper (pos. 1 og 2), der kan åbnes.
VÆR FORSIGTIG
Fare for beskadigelse!
Beskyttelseskapper og afdækninger kan blive beskadiget ved for stor belastning.
Undlad at betræde eller bestige beskyttelseskapperne og afdækningerne.
(1)
(2)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
66
Funktion 2
Hvis en af beskyttelseskapperne åbnes opad, afbrydes der straks for portalaksernes strømforsy-
ning. Portalakserne standser. På skærmen ses meldingen "Luk afdækning" ("Close the cover").
Luk beskyttelseskapperne, og tryk på startknappen (pos. 2 på fig. 2.7 - 2) for at fortsætte be-
stykningen.
2
Fig. 2.7 - 2 Placering af starttasten ved automaten
(1) Stopknap (sort) på automaten
(2) Starttast ved automaten
(2)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
67
2.7.2 Kontakter og knapper på automaten
2.7.2.1 Kontakters og knappers placering på automaten
2
Fig. 2.7 - 3 Placering af afbrydere og trykknapper - set ind mod PCB-outputsiden
(1) Hovedafbryder
(2) Startknap
(3) NØDSTOP-knap
(4) Stopknap (sort)
(T) PCB-transportretning
(2)
(1)
(3)
(4)
