2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
66
Funktion 2
Hvis en af beskyttelseskapperne åbnes opad, afbrydes der straks for portalaksernes strømforsy-
ning. Portalakserne standser. På skærmen ses meldingen "Luk afdækning" ("Close the cover").
Luk beskyttelseskapperne, og tryk på startknappen (pos. 2 på fig. 2.7 - 2) for at fortsætte be-
stykningen.
2

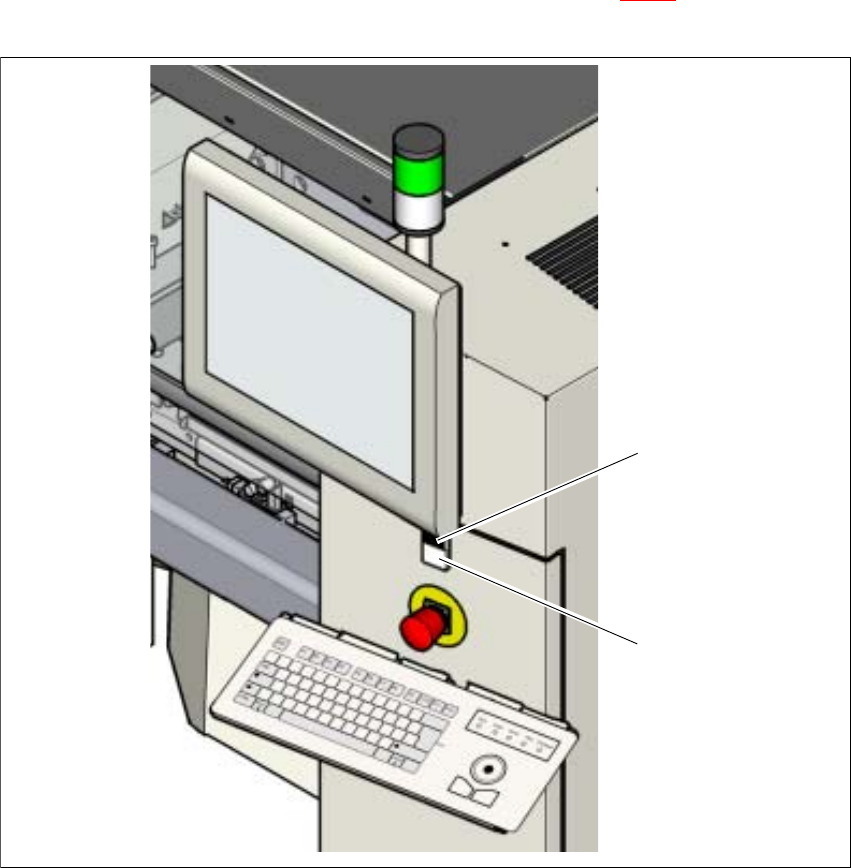

Fig. 2.7 - 2 Placering af starttasten ved automaten
(1) Stopknap (sort) på automaten
(2) Starttast ved automaten
(2)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
67
2.7.2 Kontakter og knapper på automaten
2.7.2.1 Kontakters og knappers placering på automaten
2

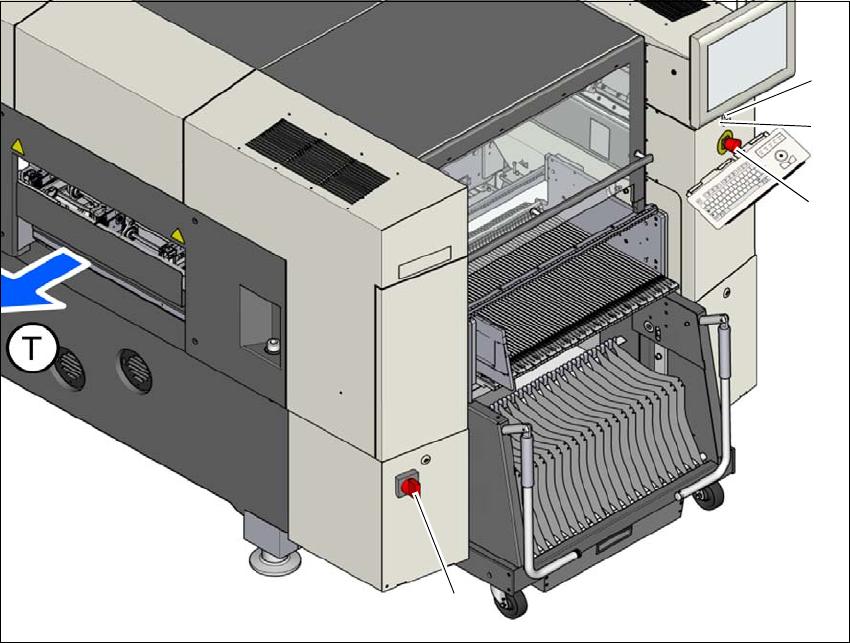

Fig. 2.7 - 3 Placering af afbrydere og trykknapper - set ind mod PCB-outputsiden
(1) Hovedafbryder
(2) Startknap
(3) NØDSTOP-knap
(4) Stopknap (sort)
(T) PCB-transportretning
(2)
(1)
(3)
(4)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
68
2

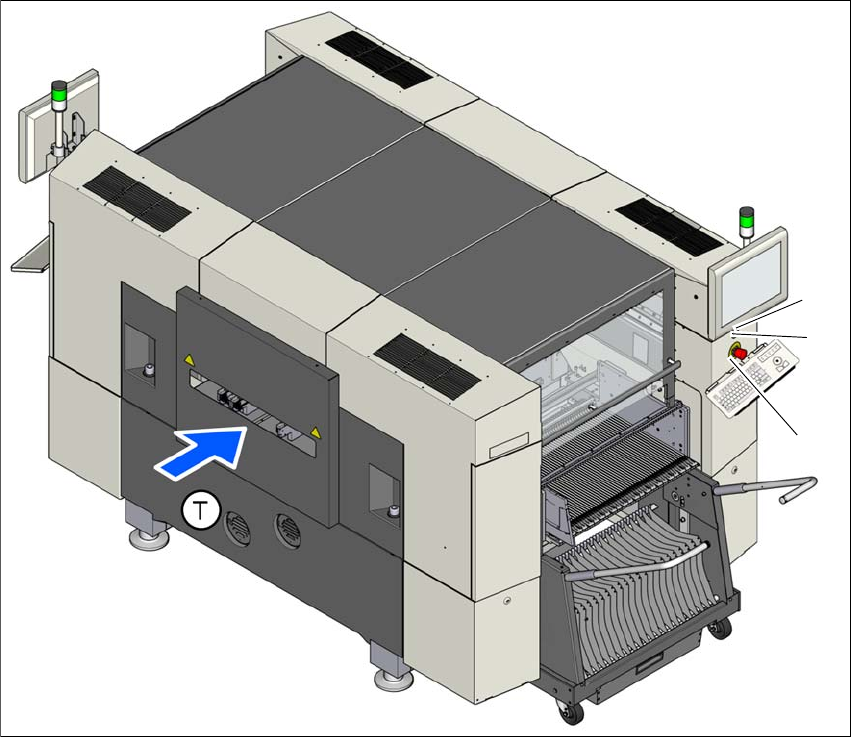

Fig. 2.7 - 4 Placering af afbrydere og trykknapper - set ind mod PCB-inputsiden
(1) NØDSTOP-knap
(2) Startknap
(3) Stopknap (sort)
(T) PCB-transportretning
(3)
(1)
(2)
