2 Drifts sikkerhed Betjeningsvejledning SIPLACE SX1/SX2 2.7 Sikkerhedsanordninger Fra softwarev ersion SR.706.1 SP1 Udgave 10/2014 DA 72 2.7.3 Kont aktorsikkerhedskombinatio nens og servicestikdåsens placering 2 Fig. 2.7…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
71
NØDSTOP-knap med automatisk indgrebsfiksering (pos. 5 på fig. 2.7 - 3, side 67 og pos. 1 på
fig.
2.7 - 4, side 68) 2
NØDSTOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-
tiveres. Når NØDSTOP-trykknappen aktiveres, åbner NØDSTOP-kredsens afbryderkontakt - kon-
taktorsikkerhedskombinationen (K3) udløses. Mellemspændingen (260 V-) for portalakserne og
mellemkredsspændingen (150 V-) for stjerneakserne slukkes. Servoforstærkerne til DP- eller
Z-akserne forsynes fortsat med 42 V-. Meldekontakten til den NØDSTOP-trykknap åbner og på
skærmen fremkommer meldingen "NØDSTOP aktiveret". Følgende konstruktionsgrupper deakti-
veres:
– printplade-transport
– printplade-klemning
– breddeindstilling
– printplade-stopper
– Feeder Control Unit
– sikkerhedsventil til tapesaks
2
Beskyttelseskappekontakt 1 og 2 (pos. 1 og 2 på fig. 2.7 - 5, side 69) 2
Kontroller kontakterne, om beskyttelseskapperne er lukkede. Er de lukkede, er NØDSTOP-kon-
takten og meldekontakten lukket. Når den ene af kapperne åbnes, åbnes NØDSTOP-kontakten
og meldekontakten. De enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.7 - 8
, side
76
).
Beskyttelseskontakt til bufferregistrering (pos. 3 på fig. 2.7 - 5, side 69) 2
Ved SIPLACE SX1/SX2 kontrolleres kontakterne, om der er mindst en buffer til stede. Herved sik-
res det, at mindst en buffer er blevet genmonteret efter portaludskiftning.
BEMÆRK
Bestykningen standses og kan fortsættes eller afbrydes, når maskinen er funktionsdygtig
igen.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
72
2.7.3 Kontaktorsikkerhedskombinationens og servicestikdåsens placering
2

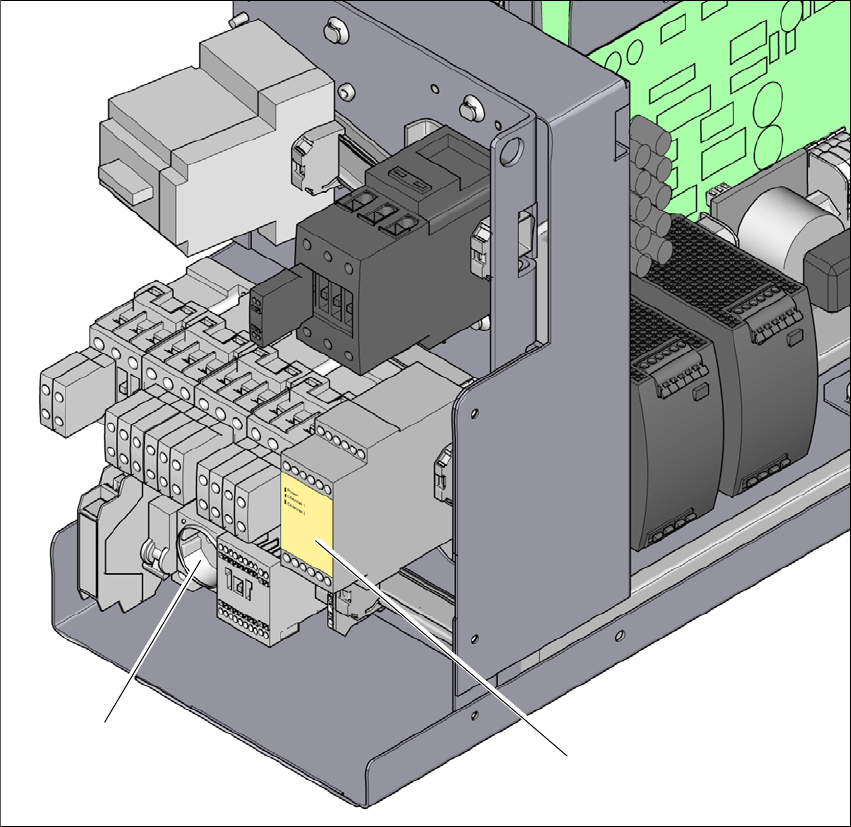

Fig. 2.7 - 6 Kontaktorsikkerhedskombinationens og servicestikdåsens placering
2
(1) Kontaktorsikkerhedskombination
(2) Servicestikdåse
(2)
(1)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
73
Kontaktorsikkerhedskombination K3 (pos. 1 på fig. 2.7 - 6, side 72) 2
Kontaktorsikkerhedskombinationen er anbragt i strømforsyningsmodulet. Den anvendes til at
overvåge NØDSTOP-kredsløb og beskyttelsesanordninger.
Tre betingelser skal være opfyldt for at aktivere kontaktorsikkerhedskombinationen:
– Signalet "Softwarefrigivelse" eller "Control ON" skal være genereret.
– NØDSTOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
På forsiden af kontaktorsikkerhedskombinationen findes tre grønne LED-lamper til visning af
driftsstatus (se fig. 2.7 - 7
, side 74 )
– LED-lampen "Power" angiver, at der tilføres spænding.
– LED-lamperne "Channel 1" og "Channel 2" lyser, når der er blevet trykket på startknappen,
NØDSTOP-sløjfen er lukket og meldekredsen ikke signalerer fejlstatus.
Servicestikdåse (pos. 2 på fig. 2.7 - 6, side 72) 2
Servicestikdåsen er anbragt i strømforsyningsmodulet og sikret med afdækningen. Den kan kun
benyttes, når automaten har en 5-leder-forbindelse (L1, L2, L3, N og PE) til forsyningsnettet. Ved
en 4-leder-tilslutning - f.eks. uden N - kan stikdåsen ikke benyttes.
2
ADVARSEL
Sikkerhedsforskrifter vedrørende livsfarlige spændinger!
Overhold sikkerhedsforskrifterne vedr. livsfarlige spændinger, også når automaten er
slukket! (Se afsnit 2.1.3
fra side 34).
