Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
73
Kontaktorsikkerhedskombination K3 (pos. 1 på fig. 2.7 - 6, side 72) 2
Kontaktorsikkerhedskombinationen er anbragt i strømforsyningsmodulet. Den anvendes til at
overvåge NØDSTOP-kredsløb og beskyttelsesanordninger.
Tre betingelser skal være opfyldt for at aktivere kontaktorsikkerhedskombinationen:
– Signalet "Softwarefrigivelse" eller "Control ON" skal være genereret.
– NØDSTOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
På forsiden af kontaktorsikkerhedskombinationen findes tre grønne LED-lamper til visning af
driftsstatus (se fig. 2.7 - 7
, side 74 )
– LED-lampen "Power" angiver, at der tilføres spænding.
– LED-lamperne "Channel 1" og "Channel 2" lyser, når der er blevet trykket på startknappen,
NØDSTOP-sløjfen er lukket og meldekredsen ikke signalerer fejlstatus.
Servicestikdåse (pos. 2 på fig. 2.7 - 6, side 72) 2
Servicestikdåsen er anbragt i strømforsyningsmodulet og sikret med afdækningen. Den kan kun
benyttes, når automaten har en 5-leder-forbindelse (L1, L2, L3, N og PE) til forsyningsnettet. Ved
en 4-leder-tilslutning - f.eks. uden N - kan stikdåsen ikke benyttes.
2
ADVARSEL
Sikkerhedsforskrifter vedrørende livsfarlige spændinger!
Overhold sikkerhedsforskrifterne vedr. livsfarlige spændinger, også når automaten er
slukket! (Se afsnit 2.1.3
fra side 34).
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
74
2.7.4 NØDSTOP-sløjfer og meldekreds
2.7.4.1 NØDSTOP-sløjfernes opbygning
Følgende kontakter er seriekoblede og udgør NØDSTOP-sløjfen:
– Lukkekontakter til de to beskyttelseskappekontakter
– Lukkekontakter til Y-aksens to bufferovervågninger
– Lukkekontakter til de to NØDSTOP-trykknapper
– Lukkekontakter til de to komponentvogne
– Kanaler til kontaktorsikkerhedskombinationen SKS K3
Ved NØDSTOP-sløjfen sendes meldekredsens CAN-bus-signal (se afsnit 2.7.4.2
, side 75) til kon-
taktorsikkerhedskombinationen SSK K3. Er NØDSTOP-sløjfen lukket, og signaleres der ingen
fejlfunktion fra meldekredsen, lyser udover den grønne netkontrol-LED til kontaktorsikkerheds-
kombinationen de to grønne LED-lamper til kanal 1 og 2.
2

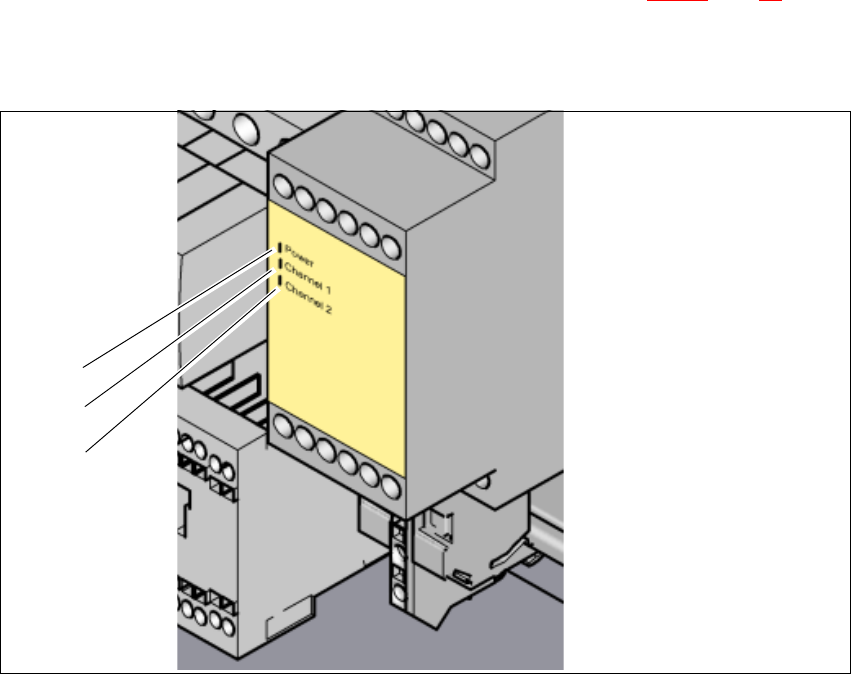

Fig. 2.7 - 7 Signal-LED på kontaktorsikkerhedskombinationen
(1) Net / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
2
(1)
(2)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
75
2.7.4.2 Meldekredsens opbygning
Følgende af meldekredsens moduler forespørges enkeltvist:
– Beskyttelseskappernes beskyttelseskontakter
– Y-aksens bufferovervågning
– Komponentvognenes meldekontakter
– NØDSTOP-knapperne
Alle meldekontakter er lukket, når automaten er i driftsklar tilstand. Løftes f.eks. en beskyttelses-
kappe, åbner den pågældende meldekontakt. Via CAN-bussen signaliseres denne tilstandsæn-
dring til computeren. På brugergrænsefladen ses den pågældende fejlmelding.
2.7.4.3 Funktionsbeskrivelse af NØDSTOP-sløjferne
Følgende betingelser skal være opfyldt for at starte og køre automaten:
– Alle komponentvogne skal være kørt hen og tilsluttet.
– Alle beskyttelseskapper skal være lukkede.
– Alle Y-aksens anslagsbuffere skal være monteret.
– De to NØDSTOP-trykknapper skal være ude af indgreb.
– Det mindste driftstryk skal være nået.
– Softwarefrigivelse ("Control ON") skal være aktiveret, så "Start"-tastens startsignal kan tænde
SSK.
– 24V- gøres tilgængelig af udgangen på AC/DC-omformeren til startknappen og relæsikker-
hedskombinationen.
Hvis der nu trykkes på én af startknapperne, kobler relæsikkerhedskombinationen SSK K3, og
maskinen er driftsklar.
