2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
74
2.7.4 NØDSTOP-sløjfer og meldekreds
2.7.4.1 NØDSTOP-sløjfernes opbygning
Følgende kontakter er seriekoblede og udgør NØDSTOP-sløjfen:
– Lukkekontakter til de to beskyttelseskappekontakter
– Lukkekontakter til Y-aksens to bufferovervågninger
– Lukkekontakter til de to NØDSTOP-trykknapper
– Lukkekontakter til de to komponentvogne
– Kanaler til kontaktorsikkerhedskombinationen SKS K3
Ved NØDSTOP-sløjfen sendes meldekredsens CAN-bus-signal (se afsnit 2.7.4.2
, side 75) til kon-
taktorsikkerhedskombinationen SSK K3. Er NØDSTOP-sløjfen lukket, og signaleres der ingen
fejlfunktion fra meldekredsen, lyser udover den grønne netkontrol-LED til kontaktorsikkerheds-
kombinationen de to grønne LED-lamper til kanal 1 og 2.
2
Fig. 2.7 - 7 Signal-LED på kontaktorsikkerhedskombinationen
(1) Net / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
2
(1)
(2)
(3)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.7 Sikkerhedsanordninger
75
2.7.4.2 Meldekredsens opbygning
Følgende af meldekredsens moduler forespørges enkeltvist:
– Beskyttelseskappernes beskyttelseskontakter
– Y-aksens bufferovervågning
– Komponentvognenes meldekontakter
– NØDSTOP-knapperne
Alle meldekontakter er lukket, når automaten er i driftsklar tilstand. Løftes f.eks. en beskyttelses-
kappe, åbner den pågældende meldekontakt. Via CAN-bussen signaliseres denne tilstandsæn-
dring til computeren. På brugergrænsefladen ses den pågældende fejlmelding.
2.7.4.3 Funktionsbeskrivelse af NØDSTOP-sløjferne
Følgende betingelser skal være opfyldt for at starte og køre automaten:
– Alle komponentvogne skal være kørt hen og tilsluttet.
– Alle beskyttelseskapper skal være lukkede.
– Alle Y-aksens anslagsbuffere skal være monteret.
– De to NØDSTOP-trykknapper skal være ude af indgreb.
– Det mindste driftstryk skal være nået.
– Softwarefrigivelse ("Control ON") skal være aktiveret, så "Start"-tastens startsignal kan tænde
SSK.
– 24V- gøres tilgængelig af udgangen på AC/DC-omformeren til startknappen og relæsikker-
hedskombinationen.
Hvis der nu trykkes på én af startknapperne, kobler relæsikkerhedskombinationen SSK K3, og
maskinen er driftsklar.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
76
2

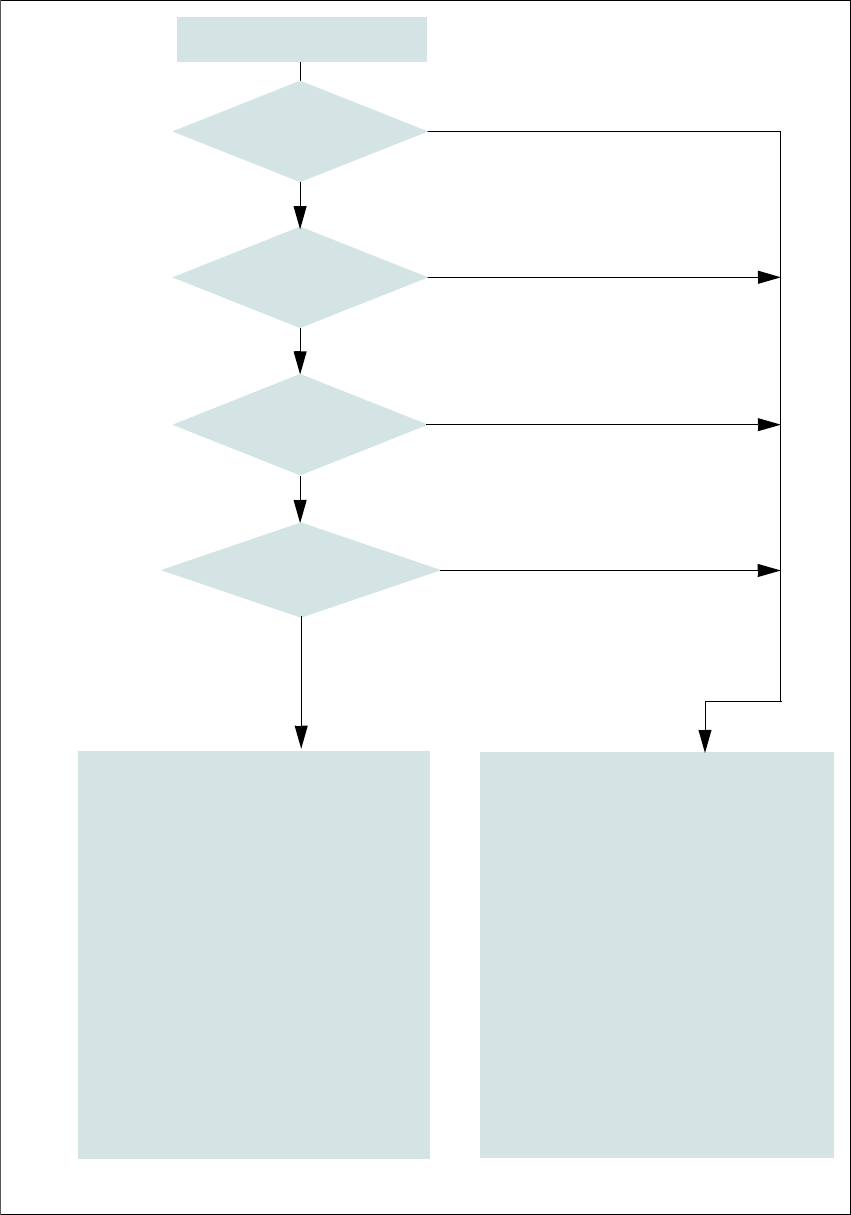

Fig. 2.7 - 8 NØDSTOP-sløjfer SIPLACE SX1/SX2
Starttast trykket.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
SSK
a
Nej
Spænding
Y-akse 0 V
X-akse 0 V
Stjerne-akse 0 V
DP-akse 42V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 0 V-
Aktiv
Printpladetransport nej
Løftebord Nej
Printplade-klemning Nej
Breddeindstilling Nej
Tapesaks Nej
Komponentvognsfødning Ja
a) SKS kontaktorsikkerhedskombination K3
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe åbnet?
- Anslagsbuffer Y-akse
mangler?
NØDSTOP-sløjfe
til komponentvogn afbrudt?
2
Aktiv
SSK
a
Ja
Spænding
Y-akse 260 V-
X-akse 260 V-
Stjerneakse 150 V-
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 150 V-
Aktiv
Printplade-transport Ja
Løftebord Ja
Printplade-klemning Ja
Breddeindstilling Ja
Tapesaks Ja
Komponentvognsfødning Ja
