2.7.5 Håndværn
2.7.5.1 Håndværn på placeringsstederne
2

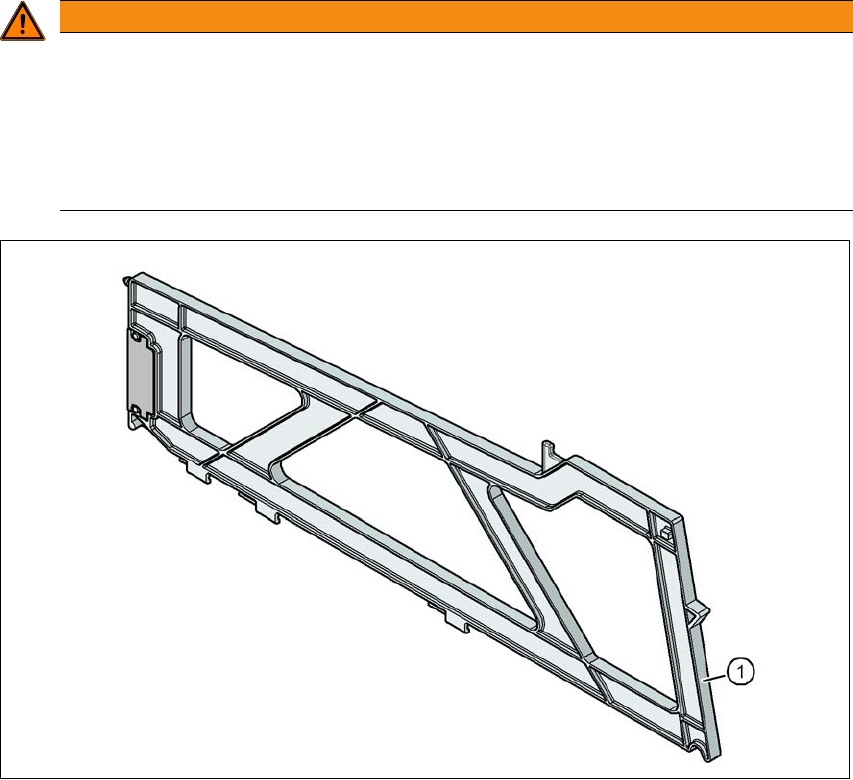

Fig. 2.7 - 9 Håndværn på komponentvognens placeringssteder
2
(1) Dummy feeder SIPLACE X, artikel-nr. 00141226-xx
ADVARSEL
Drift
Driftsikkerhed pga. belægning af hvert andet placeringssted!
Driftssikkerheden ved SIPLACE SX1/SX2-komponentvogne er tilvejebragt, hvis mindst
hver andet ledige placeringssted er belagt med et fødemodul eller et håndværn (dummy-
feeder).
Også ved ombygning af en holder til flademagasiner skal hvert andet ledige place-
ringssted sikres med et håndværn.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.8 Restspændinger og afladetider i automaten Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
78
2.8 Restspændinger og afladetider i automaten
Trykkes på NØDSTOP trykknappen eller stoppes automaten, reduceres mellemkredsspændin-
gerne 260 V- for portalakserne hhv. 150 V- for stjerneakserne til ufarlige restspændinger i løbet af
kort tid.
2
2
Fig. 2.8 - 1 Strømforsyningsmodul
(1) Hovedafbryder
(2) Strømforsyningsmodul bag ved afdækningen
(3) Lås med bolt i afdækningen
FARE
Spændingsfare!
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører
derfor livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
(3)
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.8 Restspændinger og afladetider i automaten
79
Fig. 2.8 - 2 Målesteder på strømforsyningsmodulet
(1) Sikrings- og fordelerprintplade (A3)
(2) Ensretter-printplade (A7)
(1)
(2)
