Betjeningsvejledning SIPLACE SX1/SX2 2 Drifts sikkerhed Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.10 Automatens energitilstand når hovedafbryderen er slået fra 83 2.10 Automatens energitilsta nd når hovedafbry…
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.9 Spærring af tryklufttilførsel og trykfald Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
82
2

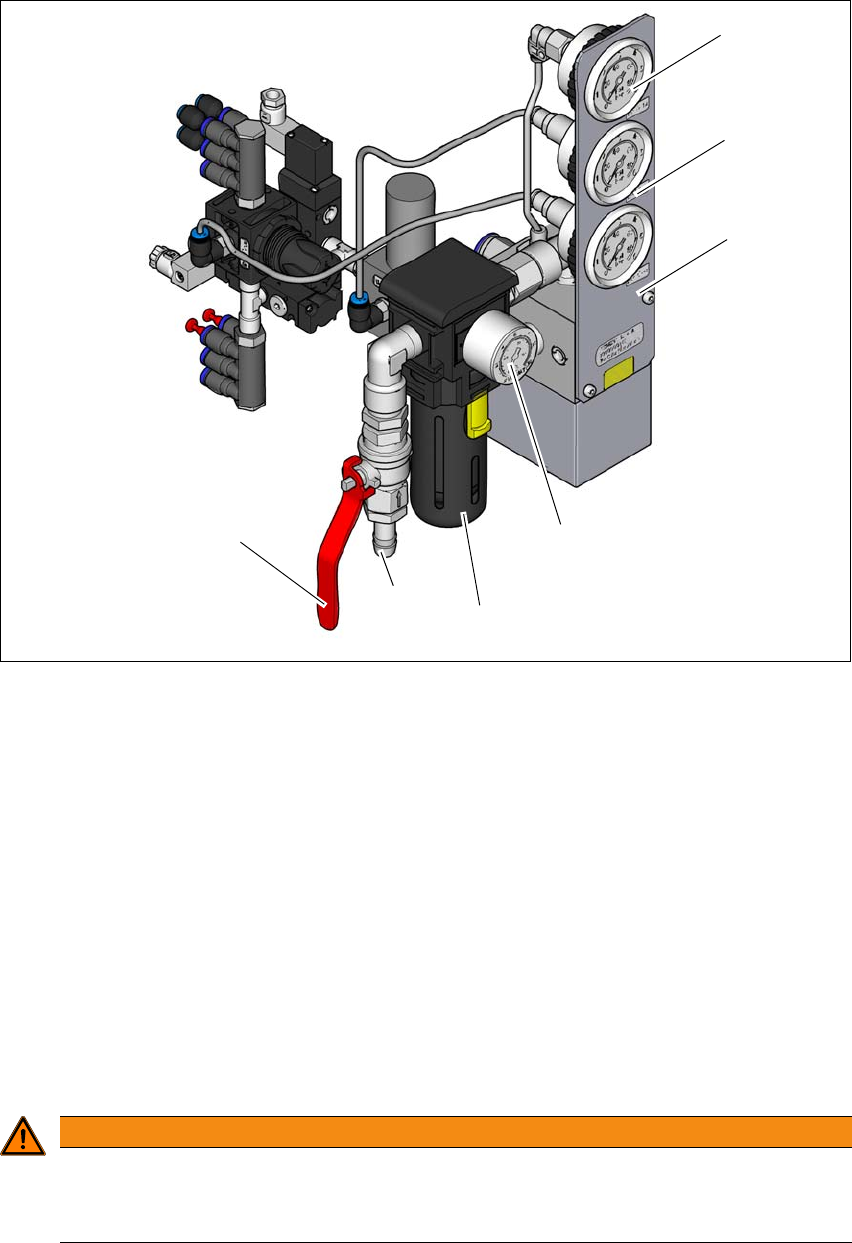

Fig. 2.9 - 1 Trykluftenhed på automaten
(1) Manometer til visning af forsyningstryk til portal 1 og 2
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til bulkcase-fødemoduler
Nominelt tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Trykluftfilter
(6) Tryklufttilslutning
(7) Spærrehane i stilling "OP"
2
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.10 Automatens energitilstand når hovedafbryderen er slået fra
83
2.10 Automatens energitilstand når hovedafbryderen er
slået fra
2

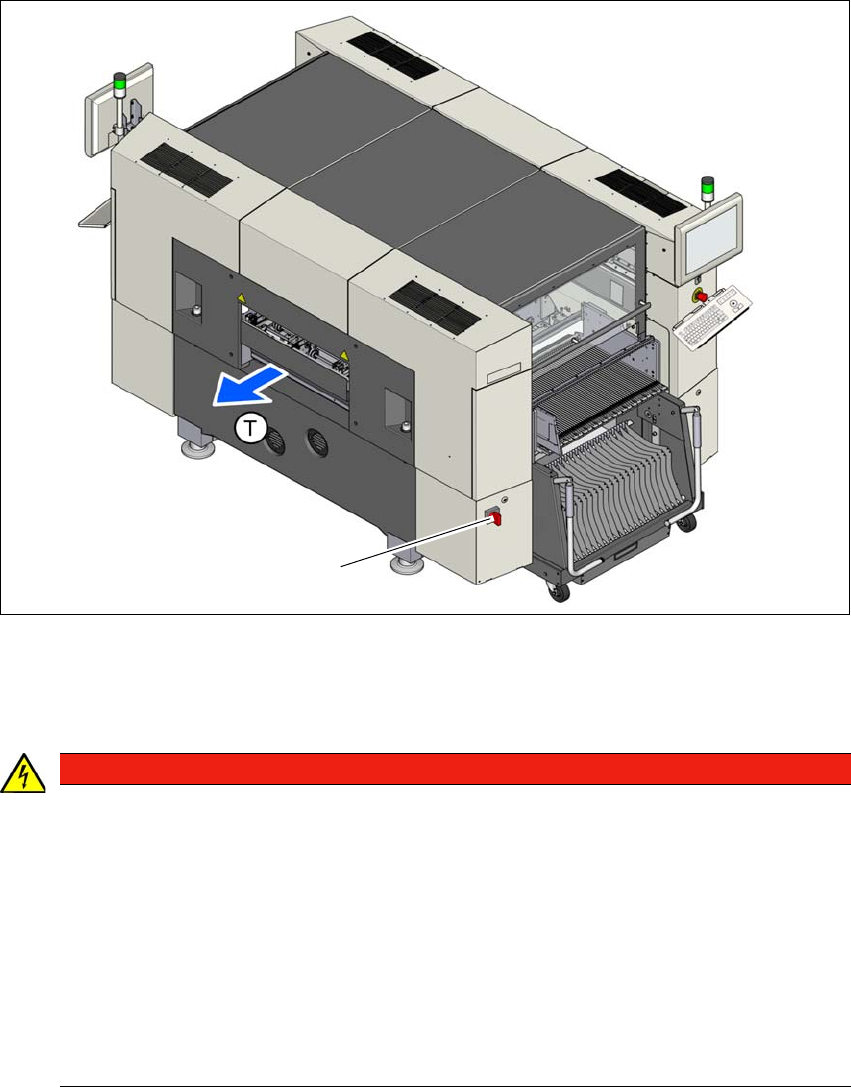

Fig. 2.10 - 1 Placering af strømforsyningen på automaten
2
2
(1) Hovedafbryder
FARE
Spændingsfare!
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz netspænding. Dele på dette anlæg fører der-
for livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.10 Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
84
2.10.1 Hovedafbryder slået fra - automat forbundet til net med klemme
2
2

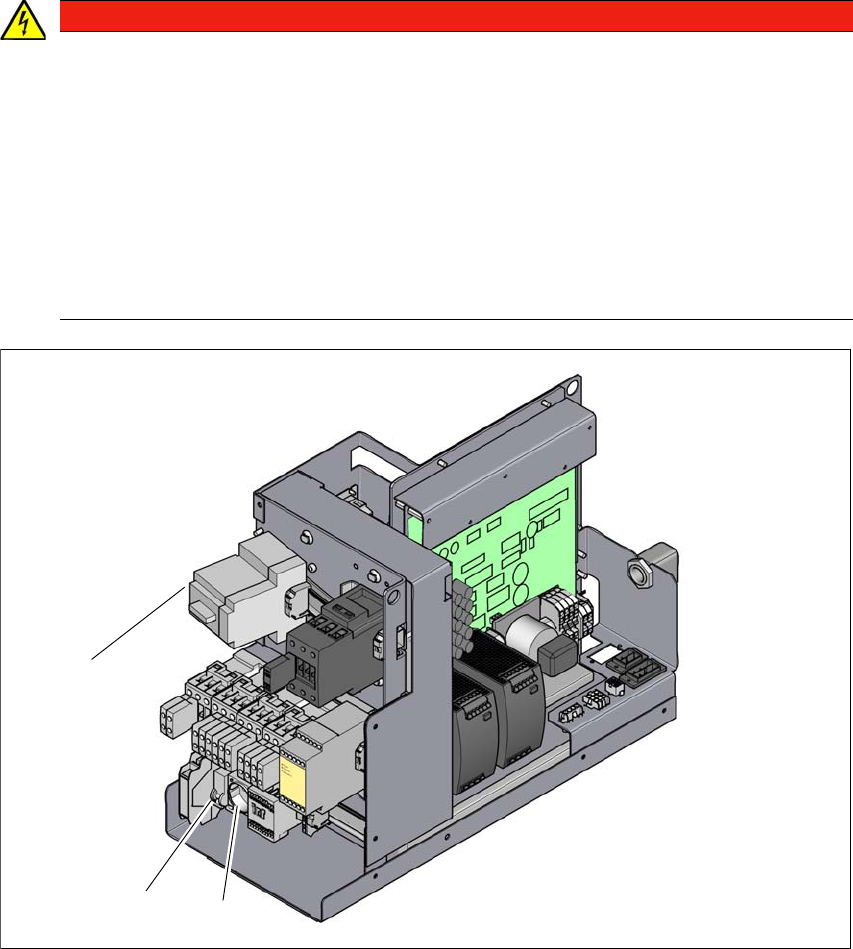

Fig. 2.10 - 2 Strømforsyningsmodul, forside
(1) Servicestikdåse (X98)
(2) Sikring til servicestikdåse (F1)
(3) Hovedafbryder (Q1)
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Nettilslutningsklemmer i transformerenheden L1, L2 og L3 til hovedafbryderen Q1
– Servicestikdåse X98
– Sikringsautomat F1 til servicestikdåsen
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
(3)
(1)
(2)
