2 Drifts sikkerhed Betjeningsvejledning SIPLACE SX1/SX2 2.10 Automatens energitilstand når hovedafbryderen er sl ået fra Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 86 Nedenstående tabel indeho lder en oversigt ov…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.10 Automatens energitilstand når hovedafbryderen er slået fra
85
2

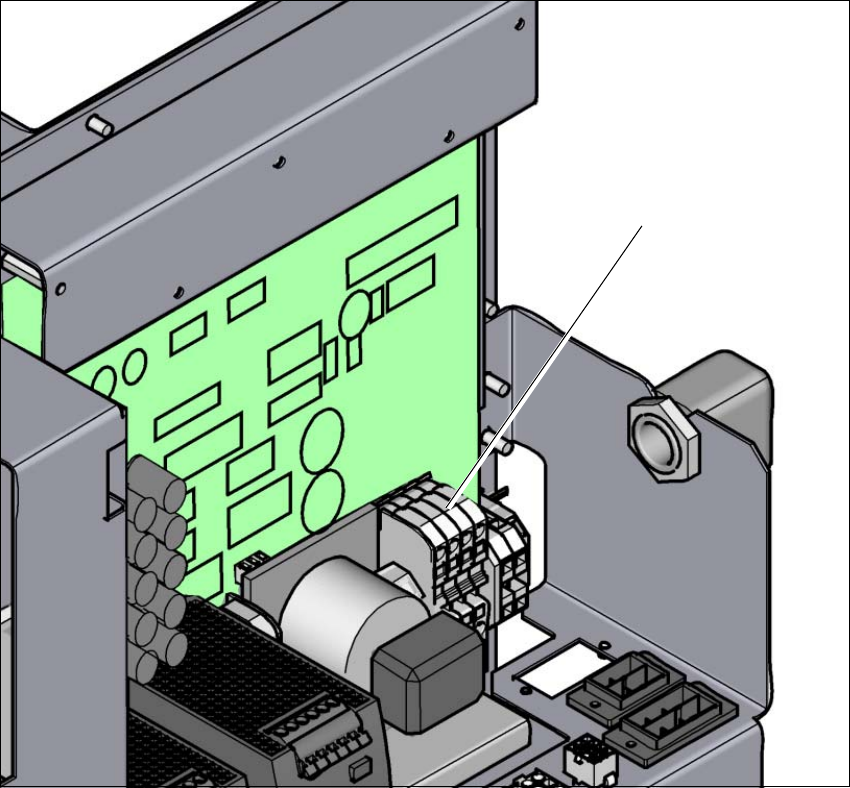

Fig. 2.10 - 3 Strømforsyningsmodul, set fra siden
(1) Tilslutningsklemmer (X99) til netforsyningskablet
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.10 Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
86
Nedenstående tabel indeholder en oversigt over de forskellige konstruktionsgrupper og de der-
med forbundne spændinger, når hovedafbryderen er slået fra, men automaten stadigvæk forbun-
det til net med klemme.
2
2.10.2 Hovedafbryder slået fra - automat ikke forbundet med net
Automaten er uden elektrisk energi bortset fra en mindre restspænding i strømforsyningsmodulet.
Konstruktionsgruppe Spænding
Klemmepanel X99
Klemmer L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Servicestikdåse X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Sikringsautomat F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Hovedafbryder Q1
Klemme L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Hovedafbryder Q1
Klemmer på transformerenheden T1, T2, T3
0 V~
Strømforsyningsmodul
(se Restspændinger og afladetider når hovedaf-
bryderen slås fra, side 80)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.11 Låsning af automaten og advarselsskiltenes placering
87
2.10.3 Trykluftforhold i automaten når hovedafbryderen er slået fra
Når hovedafbryderen er slået fra (pos. 1 på fig. 2.10 - 1, side 83) eller ved udfald i netforsyningen
til automaten, lukker trykluftenhedens hovedventil, som trigges elektrisk (pos. 1 på fig. 2.9 - 1
, side
82
). Trykket falder til 0 MPa (0 bar) i løbet af 5 sekunder.
2.11 Låsning af automaten og advarselsskiltenes place-
ring
2.11.1 Opgave og formål
Automaten skal sikres mod genindkobling og passende advarselsskilte skal anbringes på auto-
maten, før vedligeholdelses- eller servicearbejde gennemføres på automaten. En nøje overhol-
delse af den fremgangsmåde, som beskrives i det følgende, udelukker faren for kvæstelse for
medarbejderne.
2
2.11.2 Beskrivelse
Overhold altid efterfølgende punkter i den anførte rækkefølge, når De skal afbryde, regulere eller
frigøre energien i automaten.
Underret alle medarbejdere, som har noget at gøre med dette arbejde.
Sluk automaten og alt ekstraudstyr. Gennemfør en normal frakoblingsproces:
– Tryk på stoptasten.
– Afbryd for computeren.
– Sluk for automaten med hovedafbryderen.
Afbryd alle energikilderne til automaten:
– Afbryd for tryklufttilførslen.
– Afbryd for netforsyningen.
BEMÆRK
Minimumskrav
Denne proces indeholder de minimumskrav, som stilles til processen vedrørende hhv. lås-
ning og montering af advarselsskilte ved automaten ved reparations- og servicearbejde.
Yderligere sikkerhedsforanstaltninger, som er nødvendige for at kunne afslutte arbejdet,
kan specificeres af arbejdssikkerheden, den sikkerhedsansvarlige, sikkerhedskomiteen
og sundhedsafdelingen.
