2.10 Automatens energitilstand når hovedafbryderen er slået fra Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
86
Nedenstående tabel indeholder en oversigt over de forskellige konstruktionsgrupper og de der-
med forbundne spændinger, når hovedafbryderen er slået fra, men automaten stadigvæk forbun-
det til net med klemme.
2
2.10.2 Hovedafbryder slået fra - automat ikke forbundet med net
Automaten er uden elektrisk energi bortset fra en mindre restspænding i strømforsyningsmodulet.
Konstruktionsgruppe Spænding
Klemmepanel X99
Klemmer L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Servicestikdåse X98
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Sikringsautomat F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Hovedafbryder Q1
Klemme L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Hovedafbryder Q1
Klemmer på transformerenheden T1, T2, T3
0 V~
Strømforsyningsmodul
(se Restspændinger og afladetider når hovedaf-
bryderen slås fra, side 80)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA 2.11 Låsning af automaten og advarselsskiltenes placering
87
2.10.3 Trykluftforhold i automaten når hovedafbryderen er slået fra
Når hovedafbryderen er slået fra (pos. 1 på fig. 2.10 - 1, side 83) eller ved udfald i netforsyningen
til automaten, lukker trykluftenhedens hovedventil, som trigges elektrisk (pos. 1 på fig. 2.9 - 1
, side
82
). Trykket falder til 0 MPa (0 bar) i løbet af 5 sekunder.
2.11 Låsning af automaten og advarselsskiltenes place-
ring
2.11.1 Opgave og formål
Automaten skal sikres mod genindkobling og passende advarselsskilte skal anbringes på auto-
maten, før vedligeholdelses- eller servicearbejde gennemføres på automaten. En nøje overhol-
delse af den fremgangsmåde, som beskrives i det følgende, udelukker faren for kvæstelse for
medarbejderne.
2
2.11.2 Beskrivelse
Overhold altid efterfølgende punkter i den anførte rækkefølge, når De skal afbryde, regulere eller
frigøre energien i automaten.
Underret alle medarbejdere, som har noget at gøre med dette arbejde.
Sluk automaten og alt ekstraudstyr. Gennemfør en normal frakoblingsproces:
– Tryk på stoptasten.
– Afbryd for computeren.
– Sluk for automaten med hovedafbryderen.
Afbryd alle energikilderne til automaten:
– Afbryd for tryklufttilførslen.
– Afbryd for netforsyningen.
BEMÆRK
Minimumskrav
Denne proces indeholder de minimumskrav, som stilles til processen vedrørende hhv. lås-
ning og montering af advarselsskilte ved automaten ved reparations- og servicearbejde.
Yderligere sikkerhedsforanstaltninger, som er nødvendige for at kunne afslutte arbejdet,
kan specificeres af arbejdssikkerheden, den sikkerhedsansvarlige, sikkerhedskomiteen
og sundhedsafdelingen.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.11 Låsning af automaten og advarselsskiltenes placering Fra softwareversion SR.706.1 SP1 Udgave 10/2014 DA
88
Lås anlæggene.
– Anbring en lås over alt, hvor det er muligt (f.eks. på motorværnet).
2

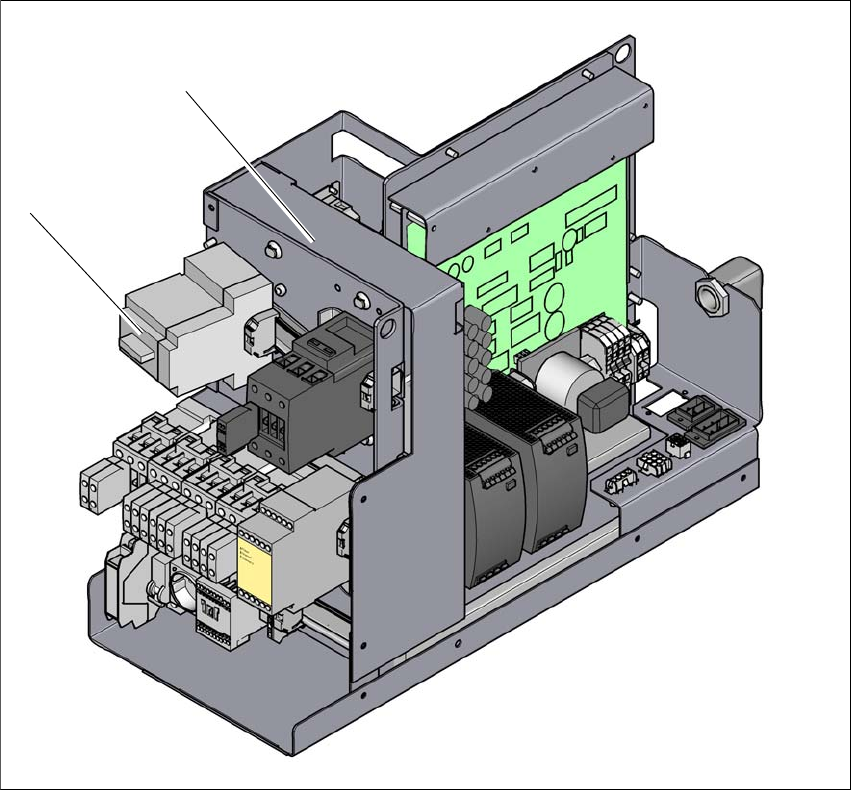

Fig. 2.11 - 1 Motorværnets placering
2
(1) Strømforsyning
(2) Motorværn
Alternativ: Placering af advarselsskilte
Maskinen skal altid låses med en lås, hvis det er muligt. Der findes dog situationer, hvor det
ikke er muligt at anbringe en lås, når energien skal afbrydes. I sådanne tilfælde skal der an-
bringes advarselsskilte på de strømløse maskiner for at gøre medarbejderne opmærksom
på, at maskinens strømforsyning er blevet afbrudt til serviceformål. Skiltet skal fastgøres på
en sikker måde, så det kan ses fra alle sider. Det må kun fjernes af den person, som har
anbragt det. 2
(2)
(1)
