3 贴片机的技术数据 用户手册 SIPLACE D4i
3.7 PCB 传送导轨系统 源自软件版本 SR.605.03 SP2 2012 10 中文版
114

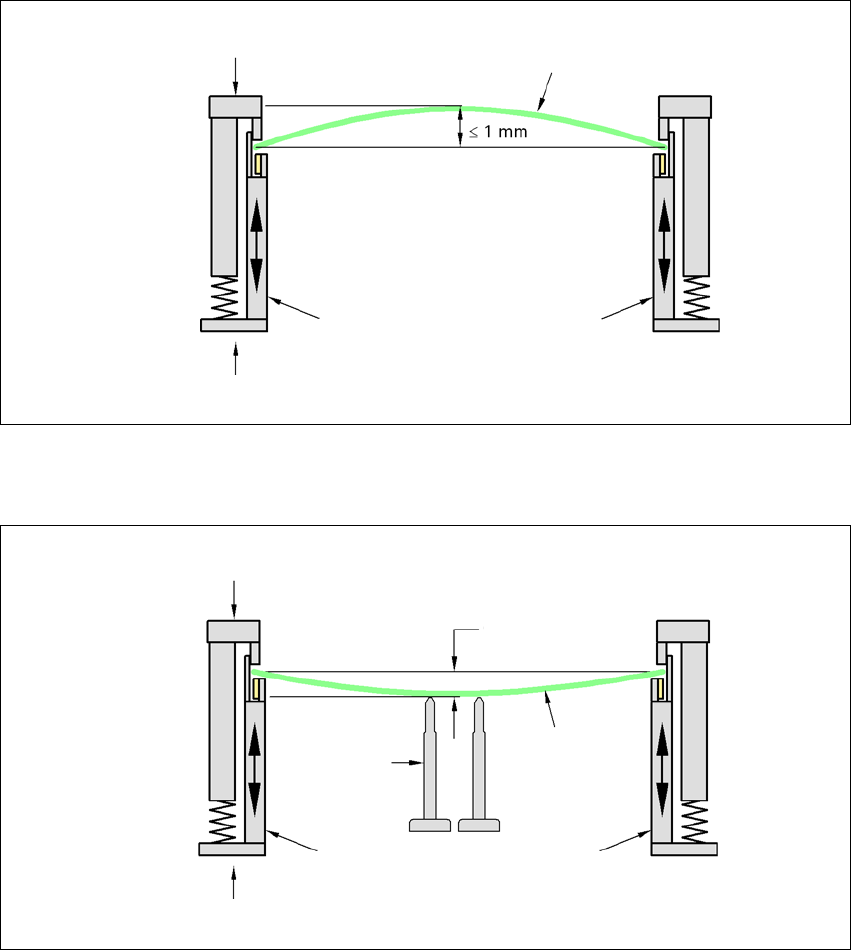

3.7.7.2 贴片时的 PCB 曲度
2 mm 的曲度可导致 PCB 中间局部基准点和墨点出现问题。数字照相机的焦距为 2 mm。如果考
虑了所有的公差,此值会降低到 1.5 mm。另外请注意,元件高度将因曲度而降低。
3
3
PCB 曲度下降,最大 0.5 mm
3
使用磁针支承获得此值。
可移动的夹紧装置
固定的夹紧边缘
印制电路板
传送导轨侧壁
印制电路板
磁针
支承
可移动的夹紧装置
固定的夹紧边缘
传送导轨侧壁
0.5 mm
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 10 中文版 3.8 视像系统
115
3.8 视像系统
每个收集贴片头都可以集成一个元件照相机 (见图 3.5 - 1,第 96 页)
元件视像组件
用于确定:
元件在吸嘴处的精确位置,以及
元件封装形式的几何形状。
PCB
视像组件
使用 PCB 上的基准点,以确定:
PCB 的位置
PCB 的旋转角
PCB 的偏移。
PCB 照相机固定在悬臂轴底部。通过使用供料器组件上的基准点,可精确测定元件拾取位置,而
这点对于小型元件至关重要。
3 贴片机的技术数据 用户手册 SIPLACE D4i
3.8 视像系统 源自软件版本 SR.605.03 SP2 2012 10 中文版
116
3.8.1 C&P 元件照相机 28 型, 18 x 18,数字)
3.8.1.1 结构
3

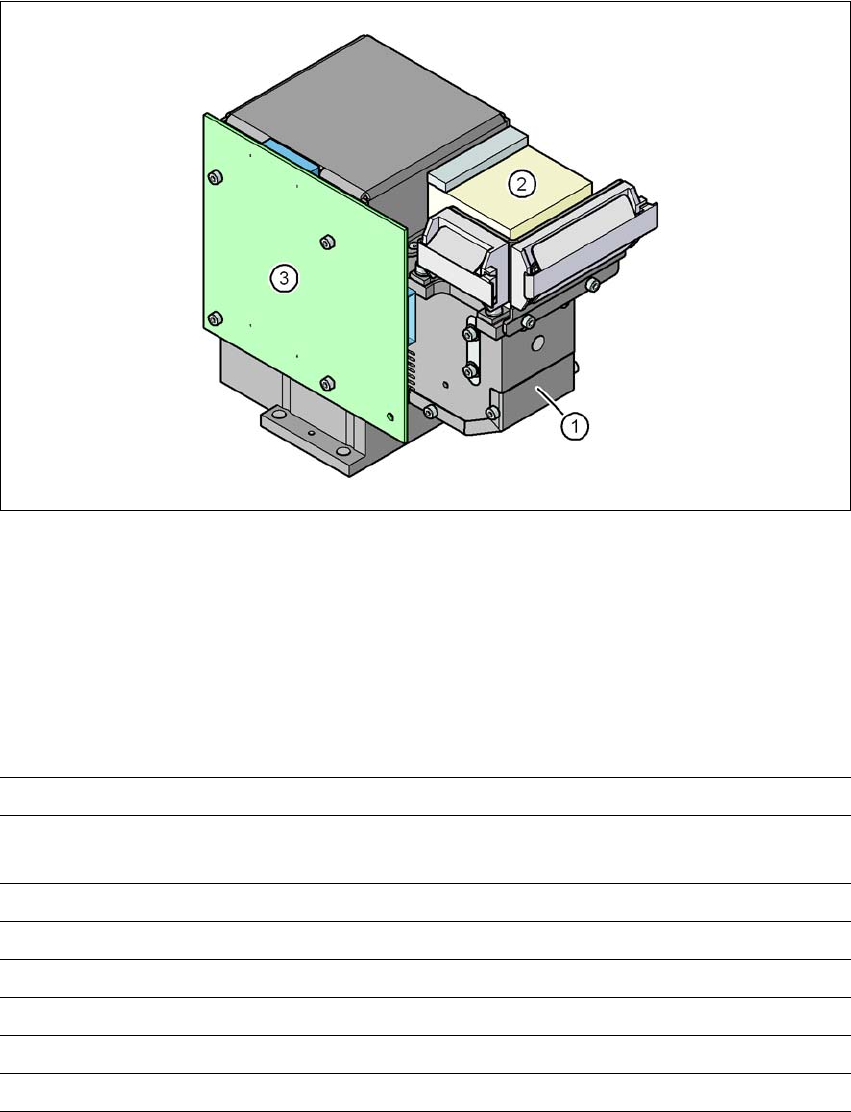

3.8 - 1 C&P
元件照相机
28
型,
18 x 18
,数字)
3
(1) 元件照相机镜头和照明
(2) 照相机放大
(3) 照明控制部
3.8.1.2 技术数据
3
元件尺寸 0.5 x 0.5 mm² 18.7 x 18.7 mm²
元件范围 0402 PLCC44 incl. BGA µBGA flip-chip TSOP
QFP SO SO32 DRAM
最小管脚间距
0.5 mm
最小管脚宽度
0.2 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
24.5 x 24.5 mm²
照明方法 前方照明 5 级,可按需要编程)
