用户手册 SIPLACE D4i 3 贴片机的技术数据 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.9 供料器组件 125 3.9.8.3 用于 0201 和大型元件的 3 x 8 mm SL 料带供料器 组件 3 图 3.9 - 3 用于 0201 和大型元件的 3 x 8 mm SL a 料带供料器组件 3 部件号 00141088-xx 3 宽度 30.6 mm 3 每个供料器组件的料槽数目 3 …
3 贴片机的技术数据 用户手册 SIPLACE D4i
3.9 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
124
3.9.8.2 用于 01005 元件的 3 x 8 mm S 料带供料器组件
图
3.9 - 2
用于
01005/0201/0402
元件的
3 x 8 mm S
料带供料器组件
3
部件号 00176100-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 10,000 3
传送导轨增量 2 mm / 4 mm 3
料带材料 纸质料带 3
最大元件高度 0.7 mm 3
元件范围 01005/0201/0402 3
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.9 供料器组件
125

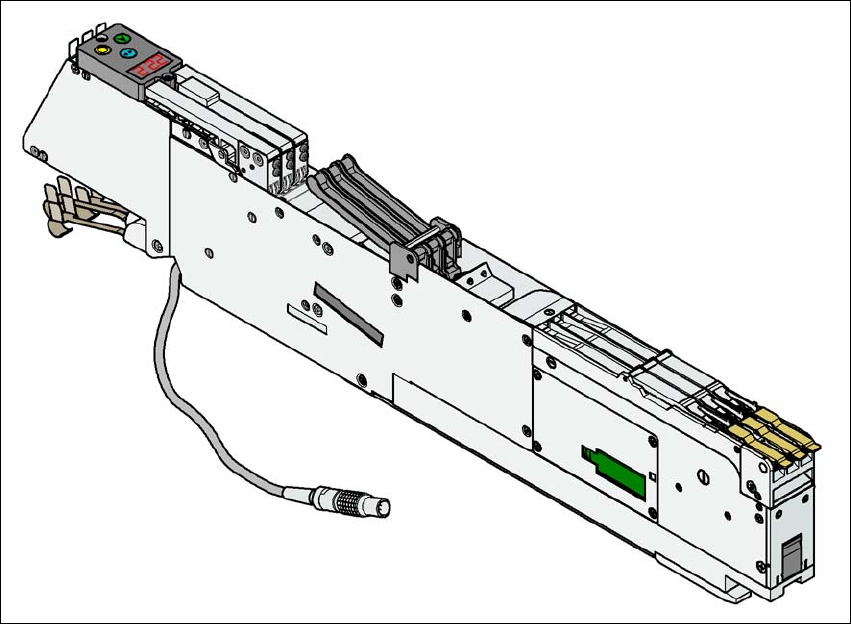

3.9.8.3 用于 0201 和大型元件的 3 x 8 mm SL 料带供料器组件
3
图
3.9 - 3
用于
0201
和大型元件的
3x8mm SL
a
料带供料器组件
3
部件号 00141088-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 10,000 3
传送导轨增量 2 mm / 4 mm / 8 mm 3
料带材料 纸带和起泡带 3
最大元件高度 2.5 mm 3
元件范围 从 0201 开始 3
2 拾取位置 前面位置： 元件 ≥ 1.6 mm
后面位置： 元件 ≤ 1.6 mm 3
3
已在该供料器组件上实现了新的 " 按需供料 " 原则，以降低元件抛料率。贴片头移到拾取位置前，
不会将元件运送到拾取位置。 3
a) SL = 无遮门，即没有任何元件罩
3 贴片机的技术数据 用户手册 SIPLACE D4i
3.9 供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
126

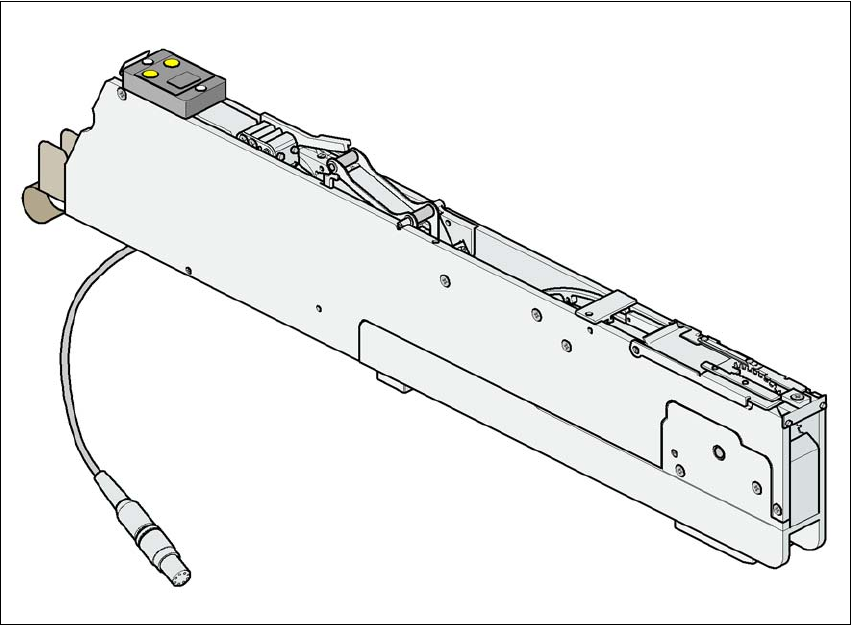

3.9.9 12/16 mm S 料带供料器组件
图
3.9 - 4 12/16 mm S
料带供料器组件
部件号 00141092-xx
宽度 30.3 mm
每个供料器组件的料槽数目 1
已填充的供料器组件位置 1
每台贴片机的最大供料器组件数量 4 x 12
7 英寸料盘的元件容量 约 4,000
传送导轨增量 以 4mm 为一个增量单位，从 4mm 增加到 24mm
料带材料 纸带和起泡带
最大元件高度 14 mm 3
