3 贴片机的技术数据 用户手册 SIPLACE D4i 3.10 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 138 3 图 3.10 - 5 散料盒式供料器组件压 缩空气供给 (1) 压缩空气分 配器 (2) DIN 912 螺钉， M8x20 ， 2x (3) 元件料台 (4) 保持夹
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 料车
137
3.10.4.1 料盘直径与 PCB 传送导轨高度
3
3.10.5 料车的外部电源
部件号 00119029-xx 外部电源，供料器料台 D4i
部件号 00119030-xx 延长线，供料器电缆
为尽可能缩短安装时间，可以在贴片机外的一个地方预先安装料车。安装后，可以检查供料器组
件的功能和设置是否正常，以便使用。我们提供了相应的外部电源， 料车带有所需的电源线并且
通过连接电缆提供压缩空气。
3.10.5.1 技术数据
该套件包括一根符合欧洲标准的主电源电缆、一根符合美国标准的主电源电缆、一根连接电源和
料车的连接电缆。
3.10.6 散料盒式供料器组件压缩空气供给
部件号 00119028-xx 散料盒式压缩空气分配器
有了压缩空气，散料盒式供料器组件才能进行工作。因此，散料盒式供料器组件压缩空气供给可
用作一个选项。
它的安装非常容易。使用两个螺钉 （图 3.10 - 5
中的 2）将压缩空气分配器 （图 3.10 - 5 中的 1）
紧固在元件料台 （图 3.10 - 5
中的 3）上。然后，将分配器连接到料车的压缩空气供给上。分配
器的后部有保持夹 （图 3.10 - 5
中的 4）。保持夹会将散料盒式供料器组件固定到元件料台上，并
因此而确保完美的压缩空气供给。
选项
-
带第三个料盘支承
料车的
PCB 传送导轨高度
料盘直径 料盘直径
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
主电源电压 交流 230 V ± 5 %
交流 120 V ± 5 %
压缩空气连接 最大 1.0 MPa (10 bar)
输出电压 可以使用电压调节器进行调节
3 贴片机的技术数据 用户手册 SIPLACE D4i
3.10 料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
138
3
图
3.10 - 5
散料盒式供料器组件压缩空气供给
(1) 压缩空气分配器
(2) DIN 912 螺钉， M8x20， 2x
(3) 元件料台
(4) 保持夹
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.10 料车
139
3.10.7 中层料盘固定器
部件号 00119772-xx 中层料盘固定器 D4i
使用 3 x 8 mm 供料器组件最大设置时，料盘可能被限制在基本容器中 （图 3.10 - 6
中的 4）， 从
而阻止对料盘的处理。 中层料盘固定器 （图 3.10 - 6
中的 1）允许将基本容器中受限制的料盘换
到中层料盘固定器中，这样就可轻松处理它了。 设置和续料元件时，这种提高中层料盘固定器的
安排可改进人机工程学。

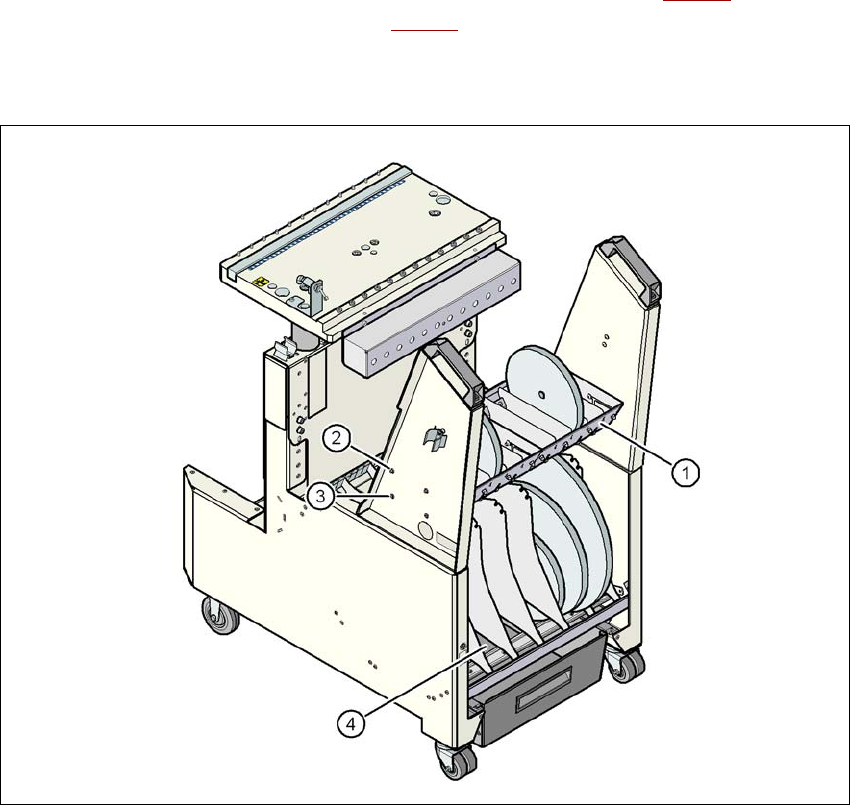

图
3.10 - 6
中层料盘固定器
(1) 中层料盘固定器
(2) 上部装配位置
(3) 下部装配位置
(4) 基本容器
