1 前言 用户手册 SIPLACE D4i
1.1 贴片机说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
14
1.1 贴片机说明
1.1.1 SIPLACE D4i 贴片机
高速贴片机 SIPLACE D4i 实现了高贴片速率和准确性与灵活性。 使用 " 收集贴片 " 方法作为贴片
流程。
SIPLACE D4i 贴片机配备有四个悬臂，并且可在 X 和 Y 方向上快速精确地定位这些悬臂。
每个悬臂上有一个 12 吸嘴的收集贴片头。 这些悬臂配对组合，形成一个公共贴片区域。
贴片区域 1：悬臂 1 和 4
贴片区域 2：悬臂 2 和 3 1
SIPLACE D4i 贴片机可以贴装 01005 元件。 要贴装 01005 元件，只需为 12 吸嘴收集贴片头使用
可选的 01005 封装。 01005 元件的元件范围最大可达 18.7 x 18.7 mm²。
数字视像模块可以执行元件的光学对中操作。 为此，要具有不同分辨率的数字照相机。
一个由输入皮带、处理皮带 1、中间皮带、处理皮带 2 和输出皮带组成的五部分 PCB 传送导轨会
将 PCB 送至处理位置。除此之外，还可以选择单传送导轨或灵活的双传送导轨 （左侧或右侧拥
有固定端）。 PCB 可以使用数码 PCB 照相机进行光学对中。
1.1.2 SIPLACE 原理
移动贴片头可从静止供料器中拾起元件，再将这些元件贴装在静止的 PCB 上。久经考验的
SIPLACE 原理具有众多优势：
– 续料或接合需要的停机时间短
– 即使拾取最小的元件 （如 01005）也非常可靠
– 元件无法在 PCB 上滑动
– 移动行程最小
灵活性、低成本、高效率和安装的可靠性确保 SIPLACE D4i 贴片系统具有高生产率。最短时间的
停机提高了利用率和生产率。
用户手册 SIPLACE D4i 1 前言
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 1.1 贴片机说明
15
1

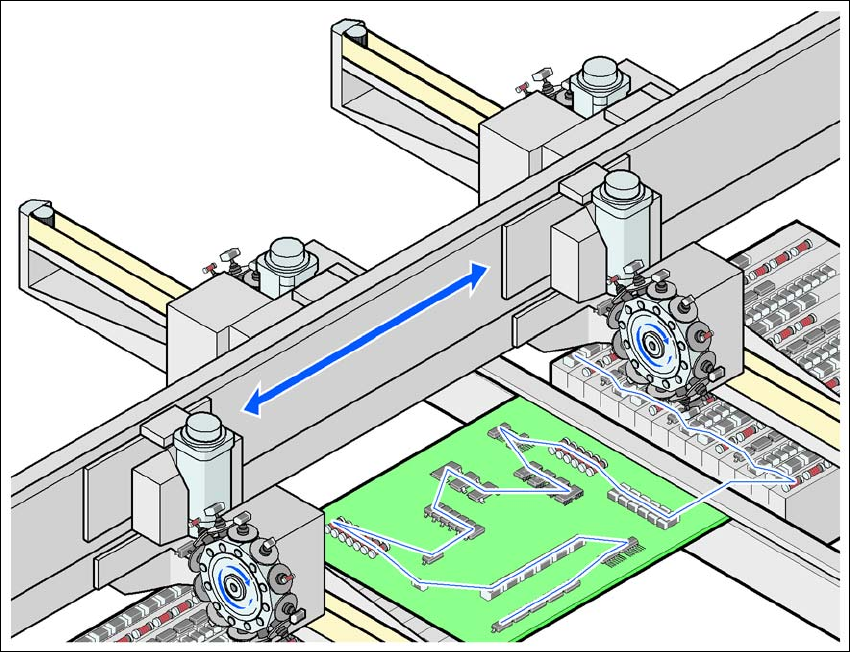

图
1.1 - 1 SIPLACE
原理
1.1.3 新的选件和性能特征
以下选项可扩展贴片机的功能：
– 01005 封装
SIPLACE D4i 贴片机可以贴装 01005 元件。 为此，只需使用 01005 封装改装 12 吸嘴收集贴
片头。 对于升级到 01005 封装，如果已安装 0201 封装，则不再需要新的元件照相机。 1
– 0201 封装
我们可以供应 0201 封装，从而可使用 12 吸嘴收集贴片头来处理 0201 元件。 可在贴片机上
选择 0201 封装作为标配。 1
– 料车
料车的设计已进行了修订。 固定的手柄取代了折叠手柄。 这样更换料车时可节省时间。 新的
料车是向下兼容的，因此可用于以前版本的贴片机。 1
– 中层料盘固定器
1 前言 用户手册 SIPLACE D4i
1.1 贴片机说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
16
使用 3 x 8 mm 供料器组件最大设置时，料盘可能被限制在基本容器中，从而阻止对料盘的处
理。 中层料盘固定器允许将基本容器中受限制的料盘换到中层料盘固定器中，这样就可轻松
处理它了。 设置和续料元件时，这种提高中层料盘固定器的安排可改进人机工程学。 1
– 元件照相机 30 型
元件照相机 30 型取代了元件照相机 29 型和 38 型。它支持光学对中 0201 元件以及 01005 元
件。 1
– 贴片机保护
已重新设计了保护罩。 以前 D 系列贴片机中的对中脊已去除。 保护罩打开时，可对贴片机的
内部进行随意访问。 1
