用户手册_D4i_SR 605_ZH - 第153页
用户手册 SIPLACE D4i 4 安装和试运行 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.2 安装位置的基础设施 153 4.2.4.4 连接电源电缆 4 图 4.2 - 4 电缆连接终端面板 (U) 三相 (V) 三相 (W) 三相 (N) 零线 (PE) 接地保护 (X100) 馈电终端
4 安装和试运行 用户手册 SIPLACE D4i
4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
152
警告 4
每台贴片机和安装的选件 （如真空泵）的电缆必须明确标记且易于分配使用。适用使用贴片机国
家的规定。
4

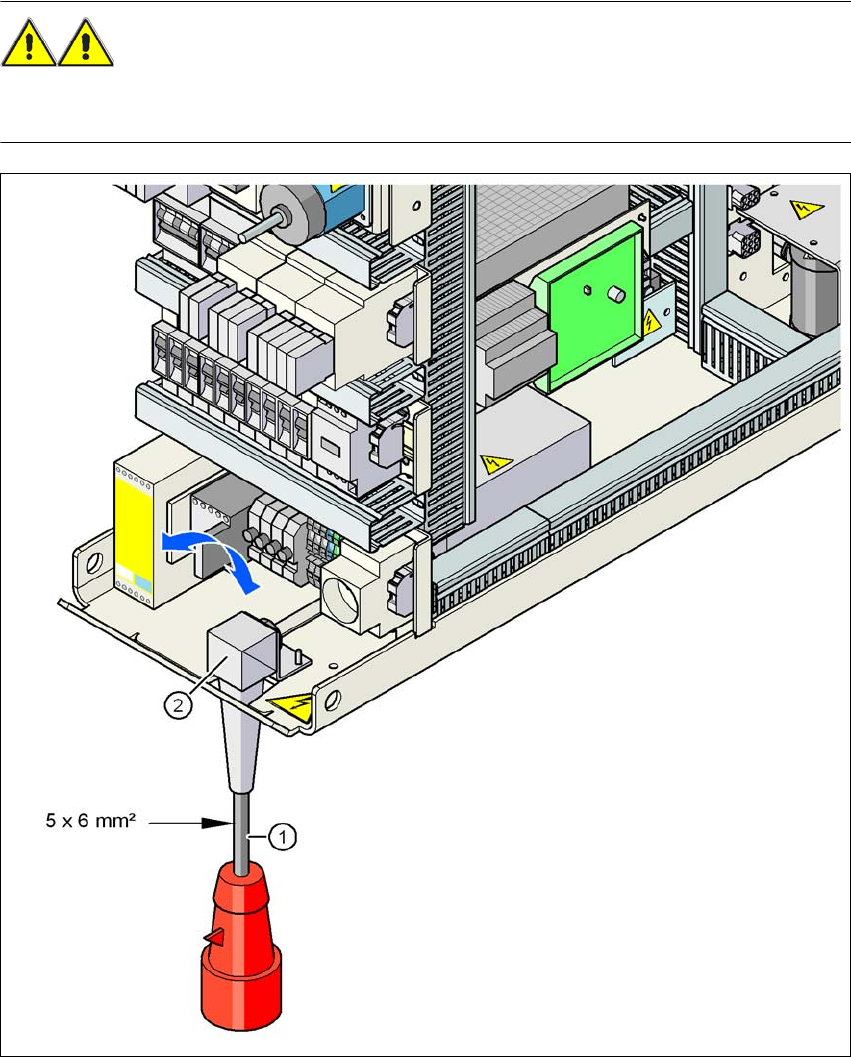

图
4.2 - 3
主电源电缆的截面图
(1) 电源电缆
(2) 密封套的角度
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.2 安装位置的基础设施
153
4.2.4.4 连接电源电缆
4

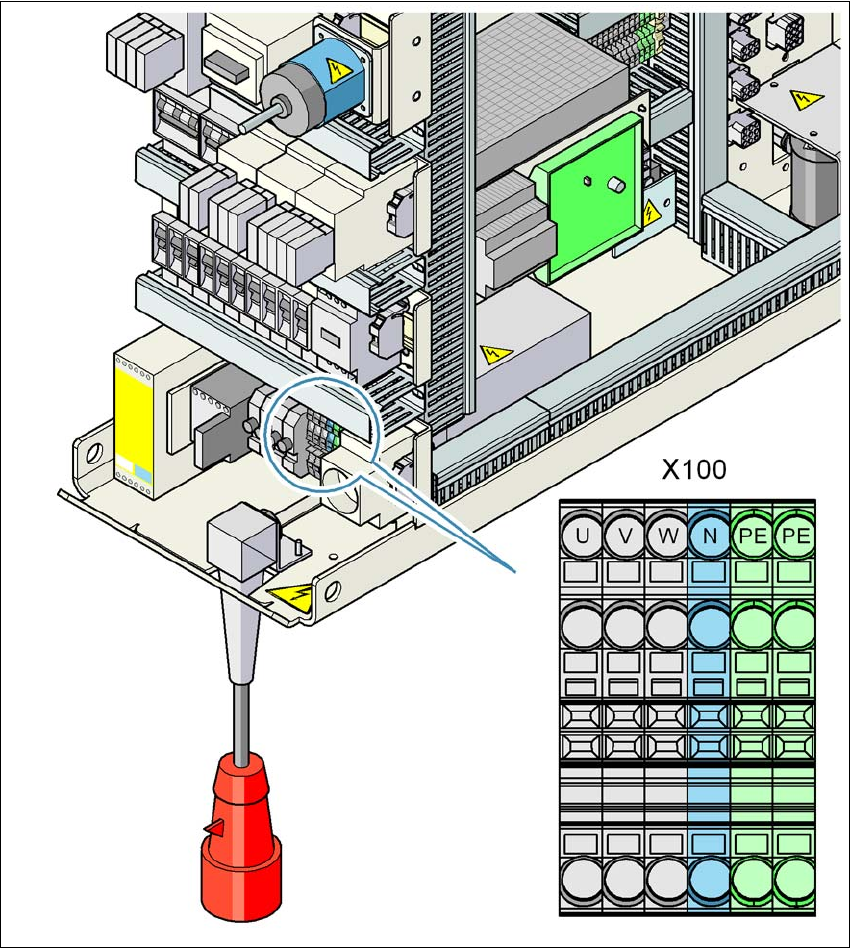

图
4.2 - 4
电缆连接终端面板
(U) 三相
(V) 三相
(W) 三相
(N) 零线
(PE) 接地保护
(X100) 馈电终端
4 安装和试运行 用户手册 SIPLACE D4i
4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
154
→ 每线端套上一个套环。
→ 拧松成一定角度的电缆密封套的螺母 （图 4.2 - 3
中的 2）。
→ 折起成一定角度的电缆密封套。
→ 将电源电缆穿过成一定角度的电缆密封套，连接到终端面板 X100 （见图 4.2 - 4
中的 X100）
上。
→ 将电缆连接到终端，确保充分的弯曲半径。电缆不得扭结。
→ 折起成一定角度的电缆密封套 （图 4.2 - 3
中的 2）并用手拧紧螺母。
4.2.4.5 检查与三相变压器 T1 初级侧的连接情况
必须对三相变压器 T1 初级侧进行配置，使其适用于相应的电源电压。
→ 因此，检查接线端子 （见图 4.2 - 5
），看三相变压器 T1 初级侧的连接是否正确无误，完全符
合各自电源电压的要求。
4

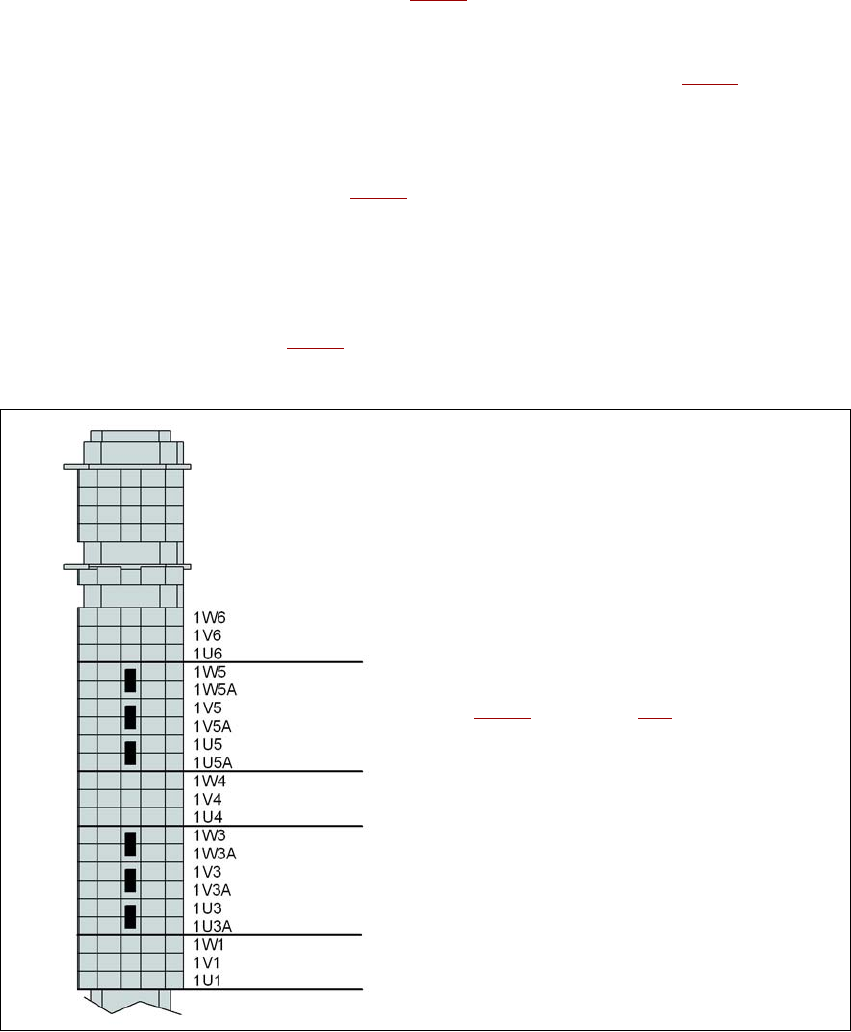

图
4.2 - 5
三相变压器
T1
初级侧的接线端子
有关接线端子的位置，
见图 4.2 - 6
中的 3，第 155 页。
交流 3 x 204 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
