4 安装和试运行 用户手册 SIPLACE D4i 4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 156 4.2.4.6 检查涌流限制跳线 必须根据电源电压，制定涌流限制 。为此，应在涌流限制板上使 用跳线 （图 4.2 - 7 中的 1 ）。 4 图 4.2 - 7 涌流限制板和接头的位 置 (1) 涌流限 制板 → 检查跳线分配，如有必要，进行调 整。 电源电压，交流 3 x …
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.2 安装位置的基础设施
155
请注意 4
日本供电网络 （交流 3 x 200 V）和美国供电网络 （交流 3 x 208 V）都是与电压为交流 3 x
204 V 的端子连接的。
4
4
4
4

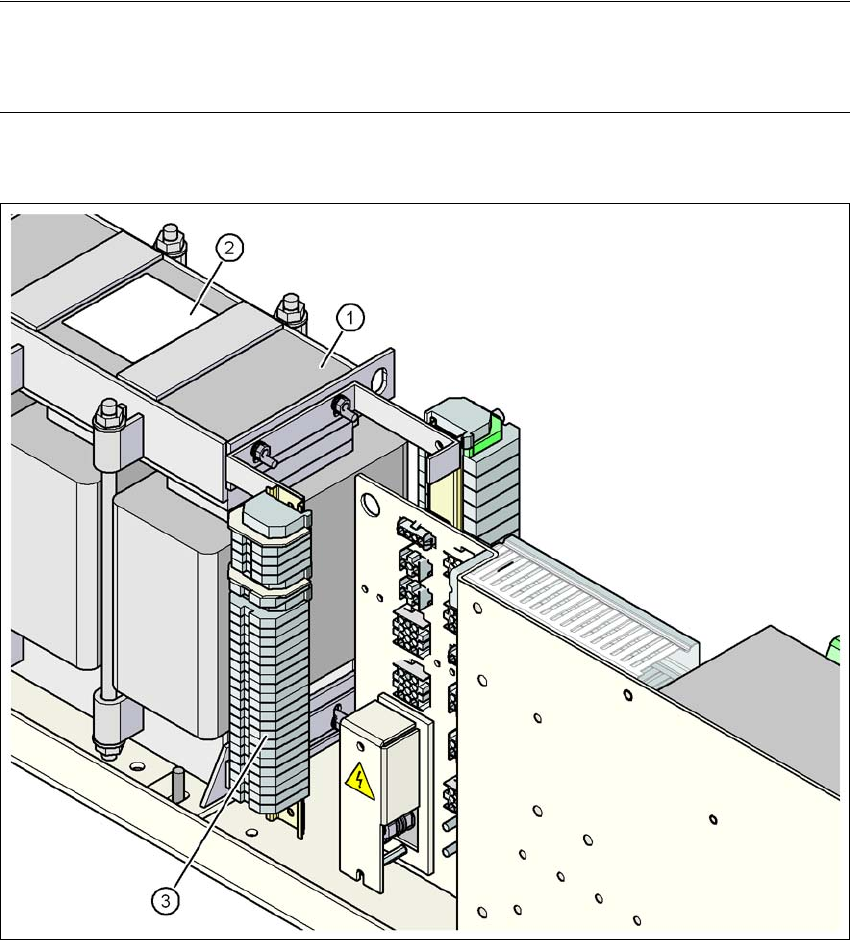

图
4.2 - 6
接线端子 （带三相变压器
T1
初级接头）的位置
(1) 三相变压器 T1
(2) 在初级侧的连线图上做好标记
(3) 接线端子 （带三相变压器 T1 初级接头）
4 安装和试运行 用户手册 SIPLACE D4i
4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
156
4.2.4.6 检查涌流限制跳线
必须根据电源电压，制定涌流限制。为此，应在涌流限制板上使用跳线 （图 4.2 - 7 中的 1）。
4

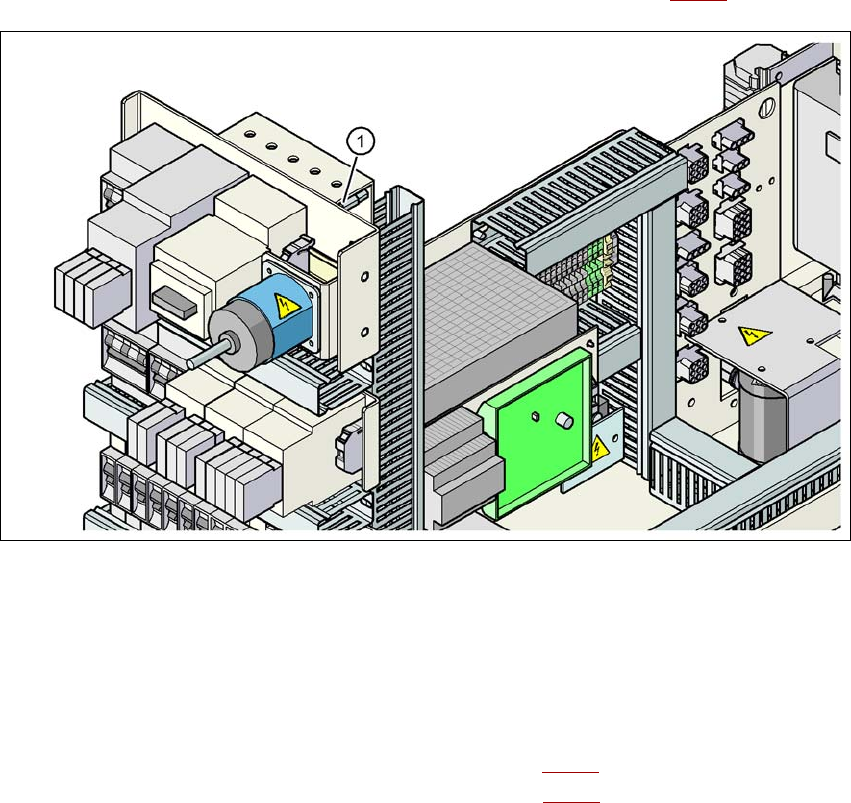

图
4.2 - 7
涌流限制板和接头的位置
(1) 涌流限制板
→ 检查跳线分配，如有必要，进行调整。
电源电压，交流 3 x 200 V / 3 x 208 V / 3 x 230 V （见图 4.2 - 8
）
电源电压，交流 3 x 380 V / 3 x 400 V / 3 x 415 V （见图 4.2 - 9
） 4
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.2 安装位置的基础设施
157
4
图
4.2 - 8
涌流限制
-
连接和跳线 （交流
3 x 200 V / 3 x 208 V / 3 x 230 V
）
4
图
4.2 - 9
涌流限制
-
连接和跳线 （交流
3 x 380 V / 3 x 400 V / 3 x 415 V
）
交流 3 x 200 V / 3 x 208 V / 3 x 230 V
交流 3 x 380 V / 3 x 400 V / 3 x 415 V
