4 安装和试运行 用户手册 SIPLACE D4i 4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 158 4.2.5 接口 4 图 4.2 - 10 接口 4 (1) 部分 1 中的 SMEMA/ 西门子接口 （可选） (2) "PCB 输入 " 附件 中的 PC 和 LAN 连接 (T) PCB 传送 方向
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.2 安装位置的基础设施
157
4

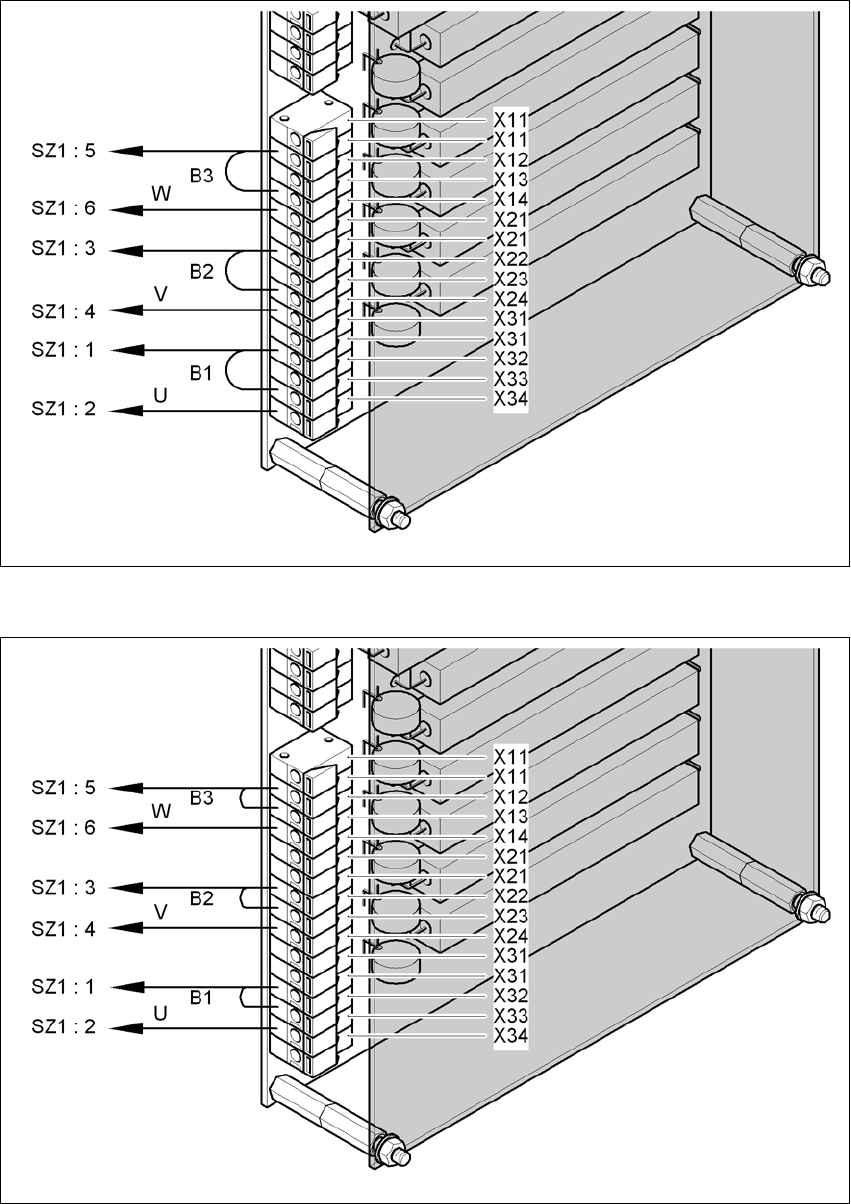

图
4.2 - 8
涌流限制
-
连接和跳线 （交流
3 x 200 V / 3 x 208 V / 3 x 230 V
）
4
图
4.2 - 9
涌流限制
-
连接和跳线 （交流
3 x 380 V / 3 x 400 V / 3 x 415 V
）
交流 3 x 200 V / 3 x 208 V / 3 x 230 V
交流 3 x 380 V / 3 x 400 V / 3 x 415 V
4 安装和试运行 用户手册 SIPLACE D4i
4.2 安装位置的基础设施 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
158
4.2.5 接口
4
图
4.2 - 10
接口
4
(1) 部分 1 中的 SMEMA/ 西门子接口 （可选）
(2) "PCB 输入 " 附件中的 PC 和 LAN 连接
(T) PCB 传送方向
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
159
4.3 安装贴片机
4.3.1 贴片机上的 PCB 传送导轨的高度
贴片机可设置成以下 PCB 传送导轨高度：
830 mm ± 15 mm 标准高度 4
900 mm ± 15 mm 选项 4
930 mm ± 15 mm 选项 4
950 mm ± 15 mm SMEMA 选项 4
请注意 4
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距离。
4.3.2 警告说明
危险 4
只有 ASM AS 工程师或合格人员才能安装、试运行贴片机。
→ 始终遵守适用的事故预防规定。
→ 不要躺在贴片机底下，以免接触到贴片机支脚。所有组件和部件都可以在元件供料器料台空
间内安装。但是，如果装配工作必须在贴片机底下完成，则必须用适当的方式固定贴片机。
叉车不得用做唯一的支承。
→ 确保悬臂位于 PCB 传送导轨区域的上方，以便在进行装配工作时，头部运动不受限制，否则
会伤及人。
→ 调整贴片机高度时，需要两个人来完成：
– 一个人进行装配，
– 一个人注意在装配过程中抬升的贴片机的情况，并确保贴片机不移动。
→ 穿上专用安全靴，保护双脚。
