4 安装和试运行 用户手册 SIPLACE D4i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
162
4

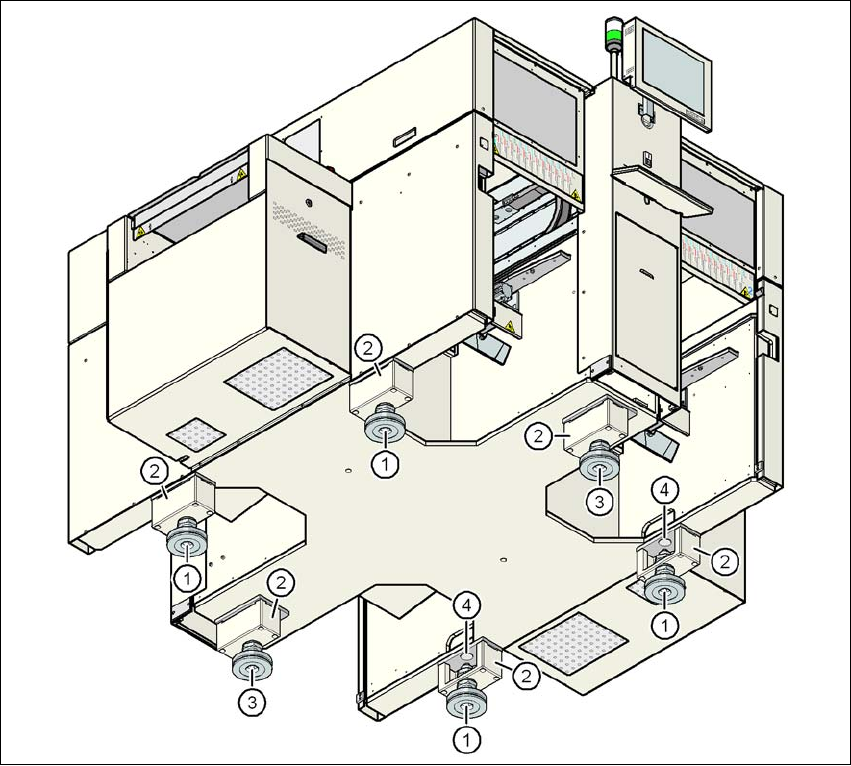

图
4.3 - 2
贴片机支脚
(1) 贴片机外部支脚， 4 个
(2) 垫块
(3) 贴片机外部支脚， 2 个
(4) 贴片机机架上用于放入贴片机支脚的孔适于 830 mm PCB 传送导轨高度
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
163
4.3.4.1 垫块适于 900 / 930 / 950 mm 的 PCB 传送导轨高度
有不同的垫块（见图 4.3 - 2 中的 2）和固定螺钉可供选择，适用于 900/930/950 mm PCB 传送导
轨高度。你需要 6 个垫块和 24 个固定螺钉。
4.3.4.2 预设置 PCB 传送导轨的高度为 830 mm
如果 PCB 传送导轨高度为 830 mm，则无需垫块。
→ 将贴片机支脚插入机架的孔中 （图 4.3 - 2
中的 4，第 162 页）
→使用 M24 螺母调节外部贴片机支脚的高度（图 4.3 - 2
中的 1，第 162 页），使贴片机支脚到
贴片机机架底部边缘的距离为 110 mm。
→ 手动拧紧 M24 螺母。
→ 首先设置中间贴片机支脚 （图 4.3 - 2
中的 3，第 162 页）的高度约为 100 mm。
4.3.4.3 预先设置 PCB 传送导轨的高度为 900 / 930 / 950 mm
→ 然后拧紧 6 个垫块 （图 4.3 - 2 中的 2，第 162 页）。
适用于不同 PCB 传送导轨高度的垫块见第 4.3.4.1
节，第 163 页。
→使用 M24 螺母调节外部贴片机支脚的高度 （图 4.3 - 2
中的 1，第 162 页），以符合下列值：
→使用 M24 螺母调节中部贴片机支脚的高度 （图 4.3 - 2
中的 31，第 162 页），以符合下列
值：
PCB 传送导轨
高度
垫块， 6 个
部件号
垫块高度 六角套筒螺钉，
24 个
830 mm
－ － －
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122.5 mm DIN 912 M12x100
PCB 传送导轨高度 外部贴片机支脚到贴片机机架底部边缘的距离
900 mm 180 mm
930 mm 210 mm
950 mm 232 mm
PCB 传送导轨高度 贴片机支脚到贴片机机架底部边缘的距离
900 mm 180 mm
930 mm 210 mm
4 安装和试运行 用户手册 SIPLACE D4i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
164
4.3.5 安装指示灯
→ 取下两个上盖板。
→ 将指示灯电缆与基本贴片机上的电缆相连。
→ 将指示灯插入孔中，直到指示灯投影管完全插入到终端的下面。
→ 拧紧终端上的六角形螺钉。
→ 拧紧两个上盖板。
4.3.6 安装监控器
→ 安装监控器并连接电缆
→ 检查电缆连接
950 mm 232 mm
PCB 传送导轨高度 贴片机支脚到贴片机机架底部边缘的距离
