4 安装和试运行 用户手册 SIPLACE D4i 4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 166 4.3.7.2 贴片机支脚间隙和 PCB 单传送导轨的固 定左侧传送导轨边缘 4 图 4.3 - 4 贴片机支脚间隙和 PCB 单传送导轨的固定左侧传 送导轨边缘
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
165
4.3.7 贴片机支脚间隙和静止 PCB 传送导轨边缘
4.3.7.1 贴片机支脚间隙和 PCB 单传送导轨的固定右侧传送导轨边缘
4
图
4.3 - 3
贴片机支脚间隙和
PCB
单传送导轨的静止右侧传送导轨边缘
4 安装和试运行 用户手册 SIPLACE D4i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
166
4.3.7.2 贴片机支脚间隙和 PCB 单传送导轨的固定左侧传送导轨边缘
4
图
4.3 - 4
贴片机支脚间隙和
PCB
单传送导轨的固定左侧传送导轨边缘
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
167

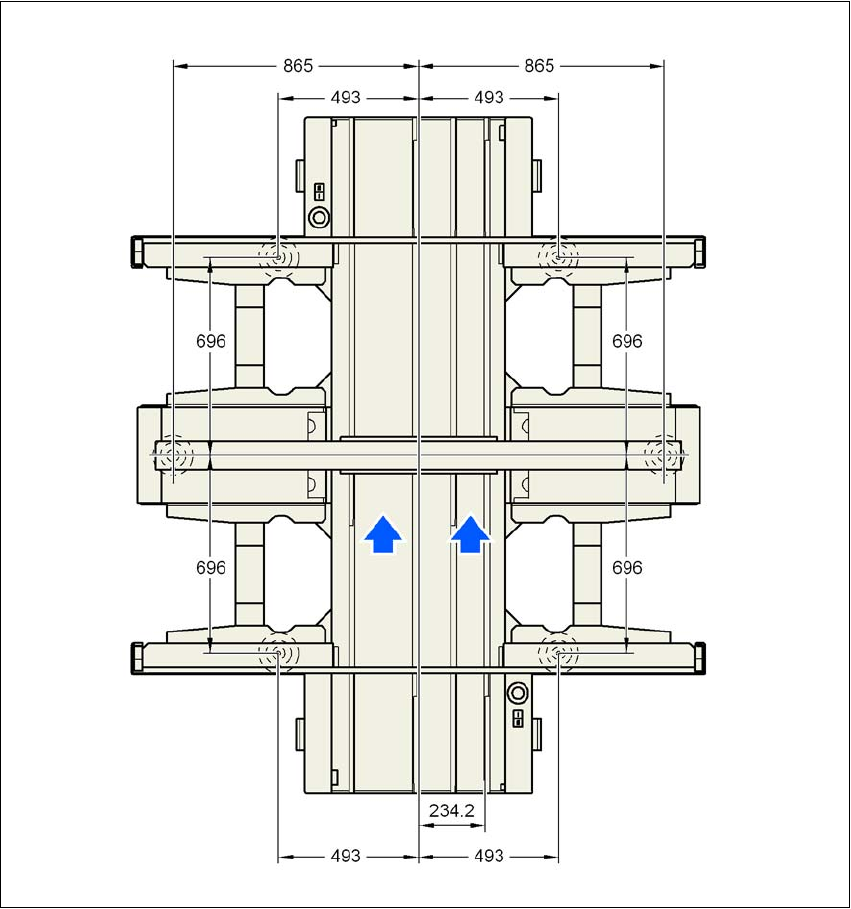

4.3.7.3 贴片机支脚间隙和 PCB 双传送导轨的固定右侧传送导轨边缘
4
图
4.3 - 5
贴片机支脚间隙和
PCB
双传送导轨的固定右侧传送导轨边缘
