用户手册 SIPLACE D4i 4 安装和试运行 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机 171 4.3.8.3 根据生产线校准贴片机 → 用叉车将贴片机定位在生产线 上的一个空位置上。 警告 4 慢慢地降低贴片机。应安排另一个 人注意贴片机的下部，确保 贴片机的支脚同时触地。如果 贴片机一侧的支脚很重地撞到地面 上，固定装置会受损。 4.3.8.4 使用气垫运输系统校准贴片机 4…
4 安装和试运行 用户手册 SIPLACE D4i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
170
4

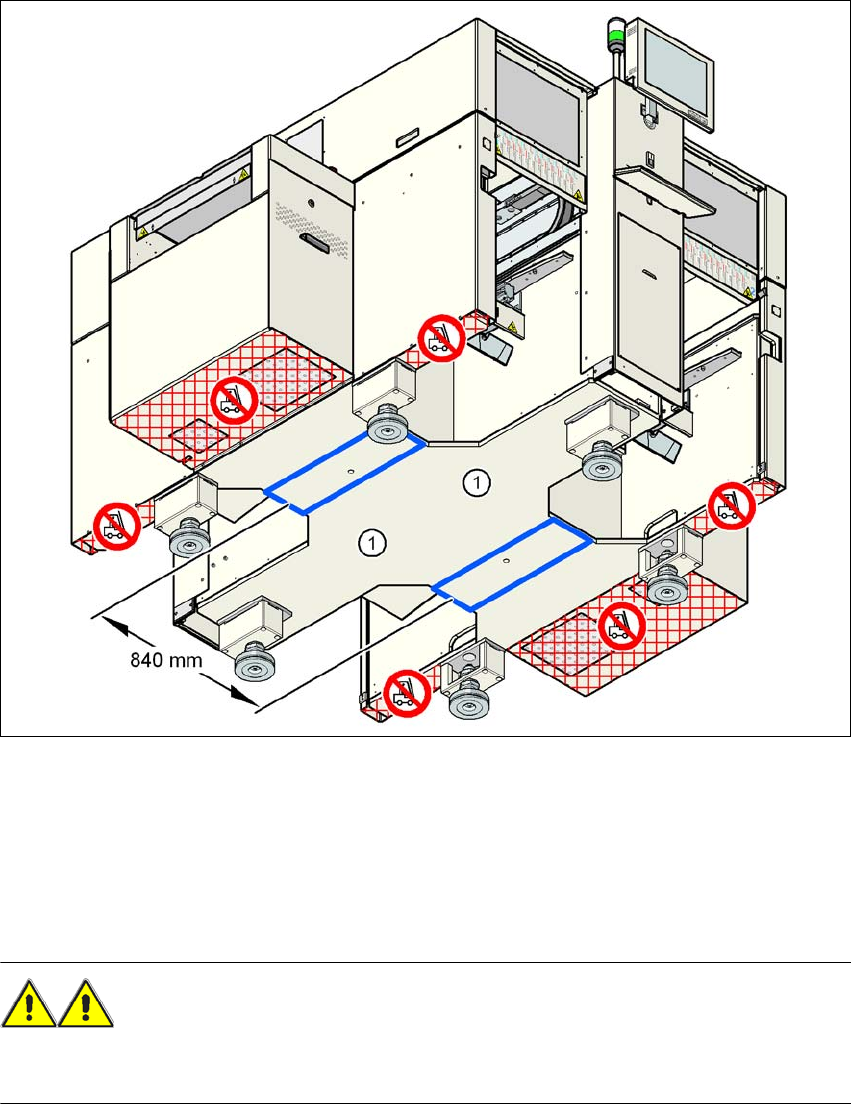

图
4.3 - 7
接触表面
-
垂直于
PCB
传送方向的叉子
(1) 叉车叉子的接触表面
4
4
4
4.3.8.2 运输贴片机时的注意事项
警告 4
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.3 安装贴片机
171
4.3.8.3 根据生产线校准贴片机
→ 用叉车将贴片机定位在生产线上的一个空位置上。
警告 4
慢慢地降低贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4.3.8.4 使用气垫运输系统校准贴片机
4

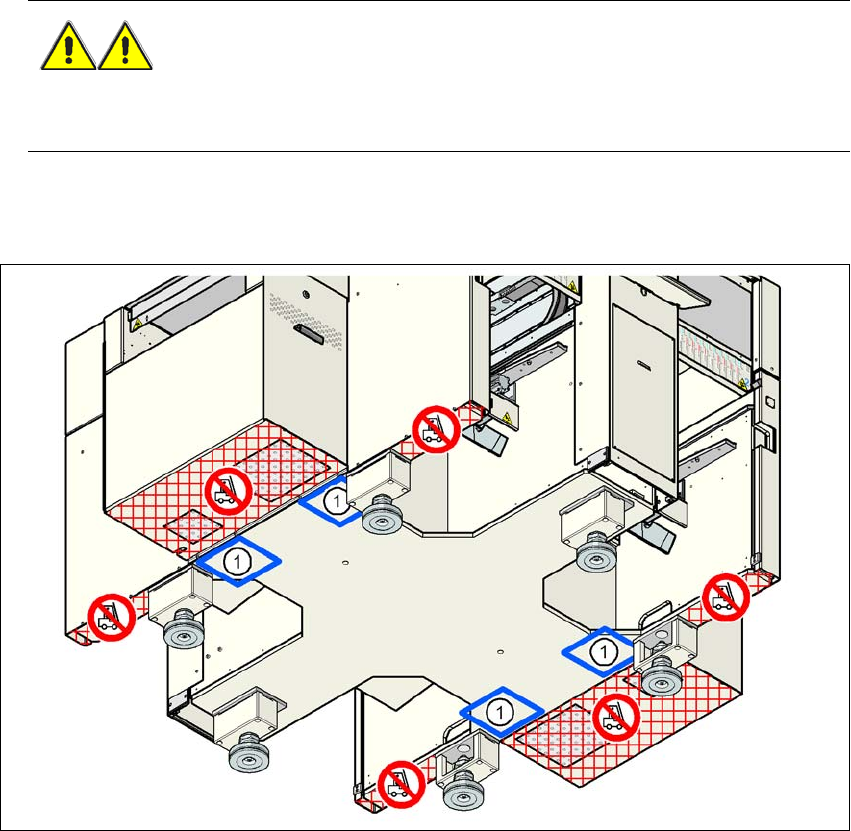

图
4.3 - 8
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
→ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
→ 升起贴片机，然后根据生产线校准贴片机。
→ 检查相邻贴片机 PCB 传送导轨系统的距离。此距离必须在 1 mm 到 3 mm 之间。
→ 降下贴片机。
4 安装和试运行 用户手册 SIPLACE D4i
4.3 安装贴片机 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
172
4.3.9 对贴片机进行最后调整
→ 将贴片机的酒精水平仪沿 X、Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上。 PCB 传
送导轨宽度已预设：
单传送导轨 210 mm
双传送导轨，轨道 1 100 mm
双传送导轨，轨道 2 210 mm 4
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
→测量 PCB 传送导轨顶部边缘和地面之间的距离。此距离应为 800 mm、900 mm、930 mm 或
950 mm。
→使用 SW65 一字扳手调整外部贴片机支脚 （图 4.3 - 2
中的 1，第 162 页），让贴片机酒精水
平仪上的标签没有偏离所需 PCB 传送导轨高度的零点。
→ 检查规定的 PCB 传送导轨高度。
→ 贴片机调整完后，请立即拧紧贴片机支脚上的锁定螺母。
→ 拧松中部贴片机支脚 （图 4.3 - 2
中的 3，第 162 页），直到支脚牢固安装到地面上。
→ 确保已拧下贴片机中部支脚，使贴片机不再需要调整。
→ 将中部贴片机支脚锁定就位。
→ 使用水平仪，确保贴片机精确校准。
4.3.10 拆除装运用的支撑
从悬臂轴上拆除所有装运用的支撑物。
