用户手册 SIPLACE D4i 5 操作员的任务
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.10 装卸料车
211

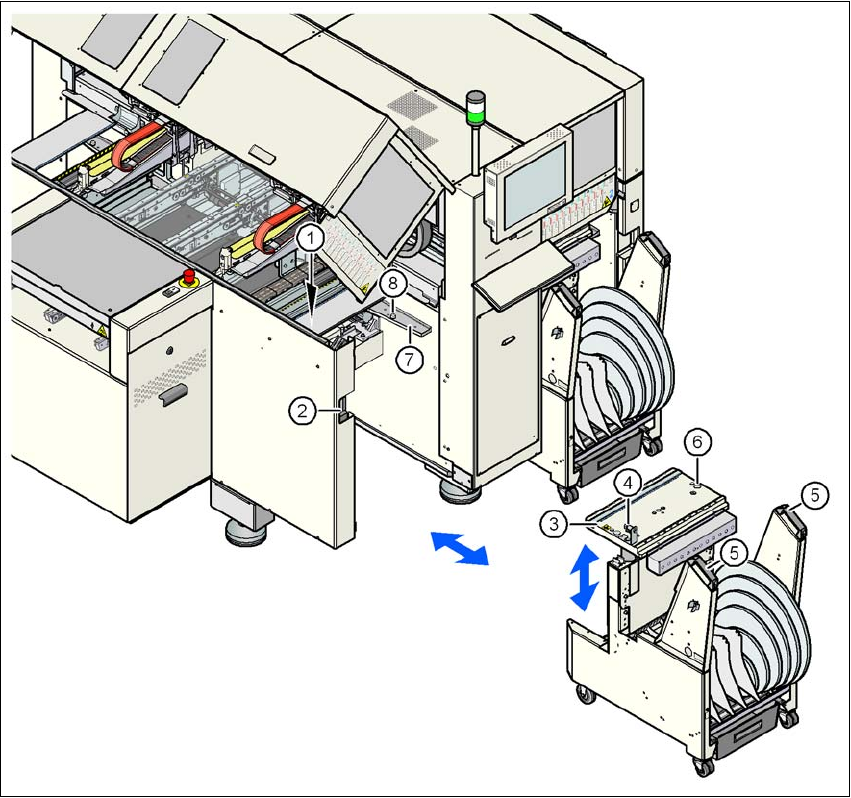

图
5.10 - 1
装卸料车
5
(1) 升高元件料台底座的按钮 （位于盖子下）
(2) 用于连接料车电缆的插头
(3) 元件料台底座，可以升高或降低
(4) 降低元件料台底座的的开关
(5) 料车手柄
(6) 对中销的对中孔
(7) 元件料台底座的支承表面 （左和右）
(8) 元件料台底座的对中销
5 操作员的任务 用户手册 SIPLACE D4i
5.10 装卸料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
212
→ 两手握住手柄，将料车拉出贴片机。
→ 关闭元件料台开关 （图 5.10 - 1
中的 4）。元件料台被降低。
警告 5
→ 请遵循第 2.5.4 节，第 53 页中移动料车的安全说明。
5.10.2 装载料车
请注意 5
装载料车前，将 S 供料器组件前部的元件料带长度缩短至约 1 厘米。
注意 5
检查贴片头是否在料车的外侧。
→ 确保元件料台底座的支承表面 （左和右）（图 5.10 - 1
中的 7，第 211 页）很清洁。
→ 检查元件料台底座的下表面是否清洁。
→ 小心地将料车推入贴片机。
→ 将料车的连接电缆插入贴片机的插槽中 （图 5.10 - 1
中的 2，第 211 页）。
→ 打开用于升高和降低元件料台底座的按钮上面的盖子 （图 5.10 - 1
中的 1，第 211 页）。
→ 打开元件料台的开关 （图 5.10 - 1
中的 4，第 211 页）。
→ 按下按钮 （图 5.10 - 1
中的 1，第 211 页），直至元件料台底座到达上部的最终位置。
→ 小心地将料车完全推入贴片机，直至挡杆处。
→ 检查元件料台底座中的对中孔正好位于贴片机对中销 （图 5.10 - 1
中的 8，第 211 页）的上
方。
