6 贴片机扩展部件 用户手册 SIPLACE D4i 6.2 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 222 6.2 PCB 条形码扫描仪 6.2.1 说明 部件号 001 19682-xx 1D PCB 条形码扫描仪 部件号 001 19679-xx 2D PCB 条形码扫描仪 部件号 001 19430- xx PCB 条形码扫描仪装配套件 PCB 条形码扫描仪对 PCB 上的…
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.1 12 吸嘴收集 贴片头吸嘴交换器
221
6.1.7 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
6

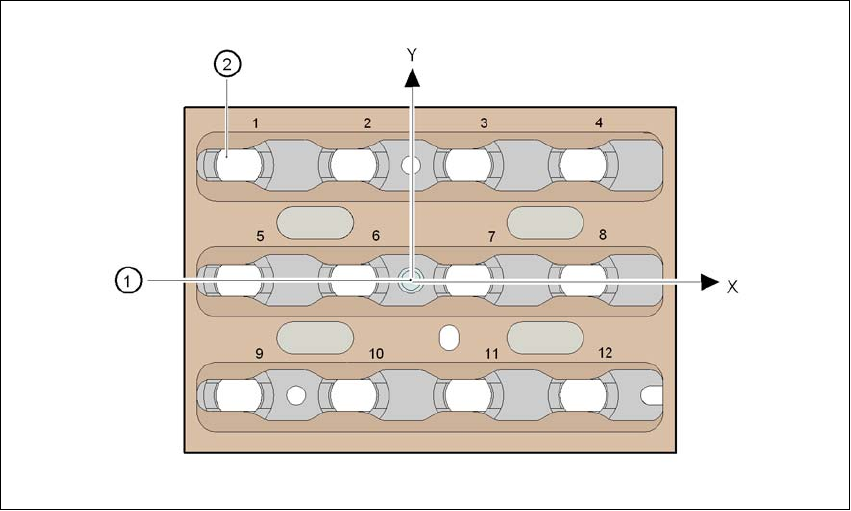

图
6.1 - 5
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.2 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
222
6.2 PCB 条形码扫描仪
6.2.1 说明
部件号 00119682-xx 1D PCB 条形码扫描仪
部件号 00119679-xx 2D PCB 条形码扫描仪
部件号 00119430-xx PCB 条形码扫描仪装配套件
PCB 条形码扫描仪对 PCB 上的条形码自动记录并译码。 PCB 条形码扫描仪将读取的数据通过其
串行接口，送至传送控制器，然后再由该控制器通过 CAN 总线送至贴片机控制器做进一步处理。
6
图
6.2 - 1 PCB
条形码方框图
PCB 条形码扫描仪安装在 PCB 传送导轨上贴片机的输入侧。最多 4 台设备可改装并安装到每台
贴片机上。安装条形码扫描仪，以便扫描位于双传送导轨两条轨道上的 PCB 上下侧的条形码标
签。
PCB 条形码扫描仪分两种：
– 1D 条形码扫描仪
该条形码扫描仪处理条形码。 6
– 2D 条形码扫描仪
该条形码扫描仪处理矩阵编码。当条形码标签空间不足时，主要使用矩阵编码。 2D 条形
码扫描仪也可读取常规条形码。 6
装置编号
1
BC
扫描仪
上侧
分配板
传送
控制器
右侧
BC
扫描仪
下侧
2
3
BC
扫描仪
上侧
分配板
传送
控制器
左侧
BC
扫描仪
下侧
4
贴片机
控制器
控制
计算机
SIPLACE Pro
计算机
LAN
CAN 总线
V-24V-24
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 PCB 条形码扫描仪
223
6
图
6.2 - 2 1D
和
2D
条形码扫描仪
PCB 条形码扫描仪用夹持器固定在上侧和下侧的成型轨道上。它们可以按需要定位在成型轨道
上，并与条形码标签对准。根据条形码狭条的位置，只需简单的几步就可以固定条形码扫描仪。
这样一来，就可以沿平行或横过 PCB 传送方向阅读条形码的数据。
6.2.2 技术数据 - 1D 条形码扫描仪
6
激光二极管 红光
波长
670 nm
激光类别 二类，根据 DIN EN 60825-1:2001
扫描频率
400 ... 1200 Hz
分辨率
0.15 mm ...0.5 mm
编码类型 编码 39，编码 128，编码 93，
Codabar， EAN， EAN 128， UPC，
2/5 隔行扫描， Pharma 编码
（其它可按要求提供）
条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
光学显示 4 x LED 功能显示
发声指示器 蜂鸣器
