用户手册 SIPLACE D4i 6 贴片机扩展部件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 PCB 条形码扫描仪 225 6.2.4 PCB 条形码扫描仪的装配方案 6 图 6.2 - 3 PCB 条形码扫描仪的装配方案 (1) 2D 条形码扫描仪 “上边” (2) 2D 条形码扫描仪 “下边” (3) 1D 条形码扫描仪 “上边” (4) 1D 条形码扫描仪 “下边” (5) 装配轨道 位置…
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.2 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
224
6
6.2.3 技术数据 - 2D 条形码扫描仪
6
6
数据接口 RS232， RS 422/485
电气连接 15 针 D-Sub HD 连接器
工作电压 直流 10 V ... 直流 30 V
激光二极管 红光
波长
650 nm
激光类别 二类，根据 DIN EN 60825-1:2001
扫描频率
100 ... 15 kHz
分辨率
0.17 mm ...0.5 mm
2D 编码类型
Data Matrix ECC 200
2D 条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
1D 编码类型 编码 39，编码 128，
Codabar， EAN， EAN 128， UPC，
2/5 隔行扫描， Pharma 编码
（其它可按要求提供）
1D 条形码长度
单传送导轨
异步双传送导轨
同步双传送导轨
最多 40 个字符
最多 40 个字符
最多 40 个字符
光学显示 4 x LED 功能显示
发声指示器 蜂鸣器
数据接口 RS232， RS 422/485，以太网
电气连接 15 针 D-Sub HD 连接器
10 baseT RJ45 接头
工作电压 直流 10 V ... 直流 30 V
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 PCB 条形码扫描仪
225
6.2.4 PCB 条形码扫描仪的装配方案
6
图
6.2 - 3 PCB
条形码扫描仪的装配方案

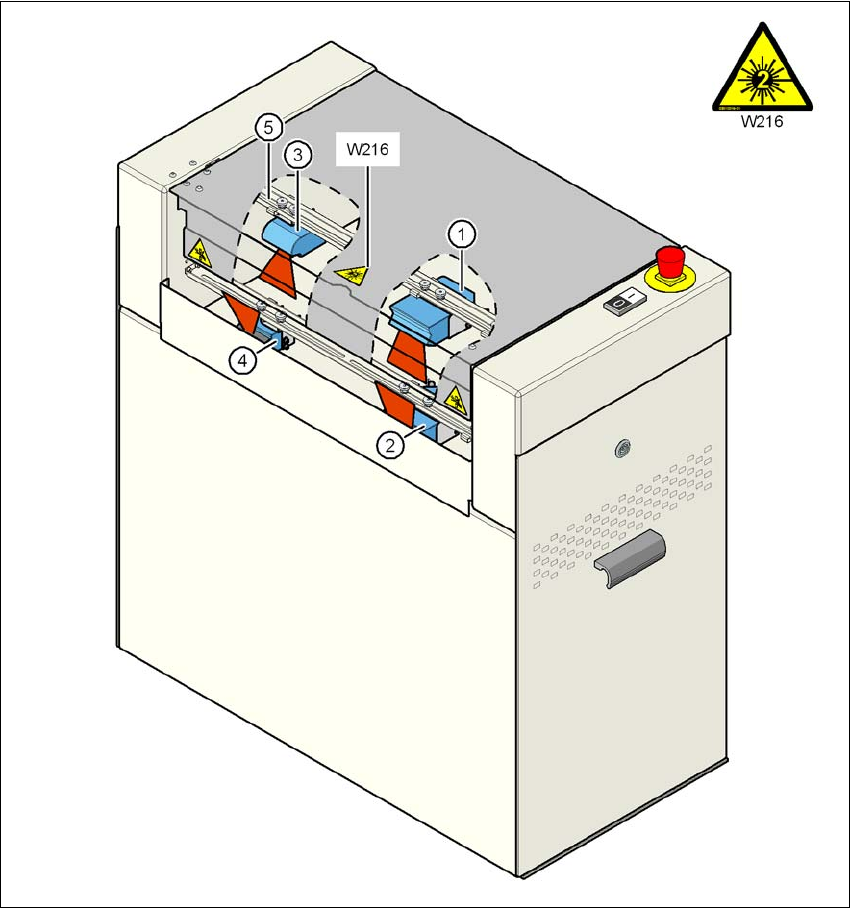

(1) 2D 条形码扫描仪 “上边”
(2) 2D 条形码扫描仪 “下边”
(3) 1D 条形码扫描仪 “上边”
(4) 1D 条形码扫描仪 “下边”
(5) 装配轨道
位置 W216，部件号 03010316-01
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.2 PCB 条形码扫描仪 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
226
6.2.5 PCB 输入侧保护罩上的警告标签 W216
6
PCB 输入侧保护罩上的 “二类激光”警告标签 W216，
部件号 03010316-01 （每台贴片机的数量： 1）
请注意 6
在贴片机上安装 PCB 条形码扫描仪时，必须将改型套件的激光警告标签 W206 贴在 PCB 输入侧
的保护罩上。
6.2.6 PCB 条形码标签在 PCB 上的定位
请注意 6
PCB 的长度不得超过 430 毫米
6.2.6.1 在 PCB 较长侧的定位 - 沿
行程方向
的扫描光束
6

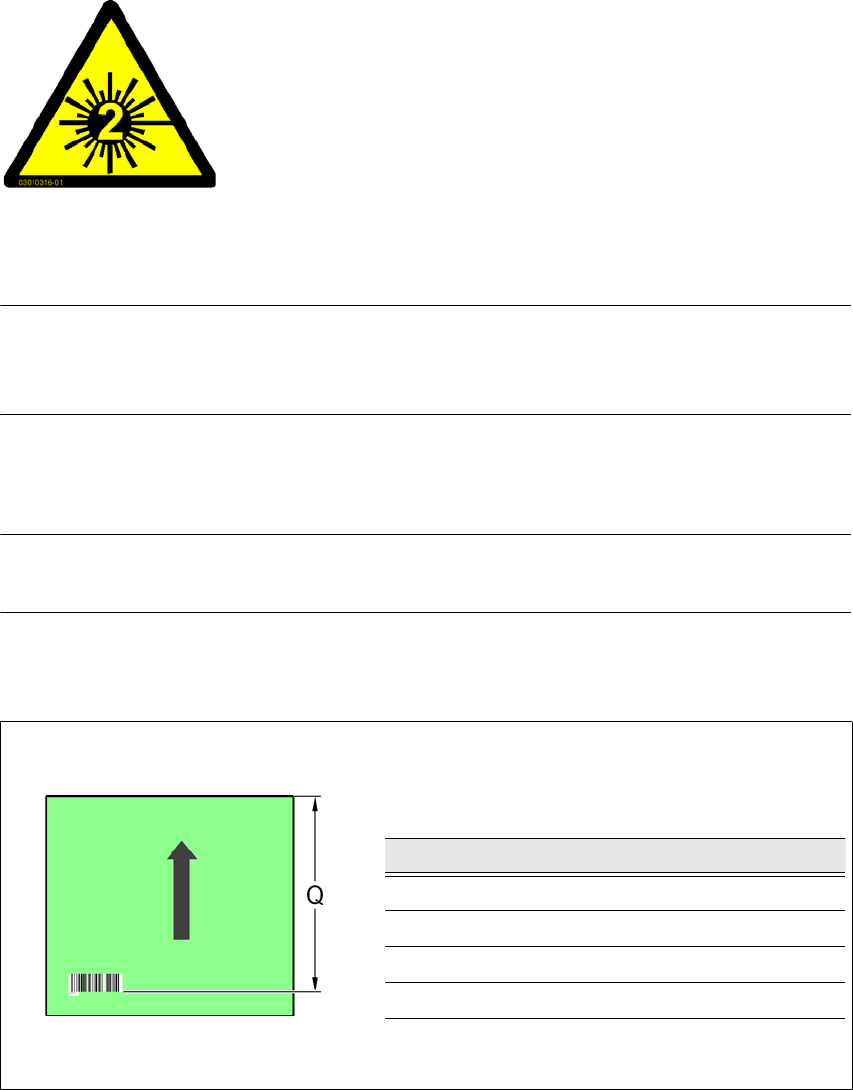

图
6.2 - 4
在
PCB
较长侧的定位
-
沿行程方向的扫描光束
6
6
6
6
6
6
激光辐射！
不要直视激光束
二类激光
PCB 条形码扫描仪
Q [mm]
2D 上边
390
1D 上边
390
2D 下边
430
1D 下边
430
