6 贴片机扩展部件 用户手册 SIPLACE D4i 6.3 PCB 对准 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 230 6.3 PCB 对准 部件号 001 19425- xx 双通道 D4i 的机械 PCB 对准 部件号 001 19426- xx 单通道 D4i 的机械 PCB 对准 6.3.1 说明 需贴装的 PCB 的长宽比有时为 1:2 或更 小。这意味着， PCB 较短侧指向行程方向。行…
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.2 PCB 条形码扫描仪
229
6.2.6.6 沿 PCB 宽度的定位 - 沿
行程方向
的扫描光束， PCB 条形码扫描仪 1D
下边
6

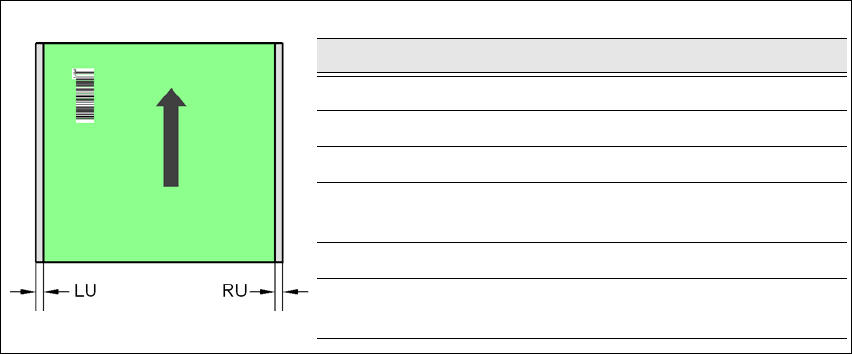

图
6.2 - 9
沿
PCB
宽度的定位
-
沿行程方向的扫描光束
PCB
条形码扫描仪
1D
下边
SC 单传送导轨
DC1 双传送导轨，轨道 1
DC2 双传送导轨，轨道 2
SM1 单传送导轨模式中的双传送导轨，轨道 1
SM2 单传送导轨模式中的双传送导轨，轨道 2
PCB 尺寸 / 传送轨道
LU [mm] RU [mm]
460 mm / SC 20 3
508 mm / SC 44 3
216 mm / DC1 3 3
242 mm / DC1
380 mm / SM1
33
216 mm / DC2 24 3
242 mm / DC2
380 mm / SM2
58 3
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.3 PCB 对准 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
230
6.3 PCB 对准
部件号 00119425-xx 双通道 D4i 的机械 PCB 对准
部件号 00119426-xx 单通道 D4i 的机械 PCB 对准
6.3.1 说明
需贴装的 PCB 的长宽比有时为 1:2 或更小。这意味着， PCB 较短侧指向行程方向。行进中，
PCB 会轻微扭曲，这样一样，基准点就偏离出 PCB 照相机的搜索窗口内。在这种情况下，"PCB
对准 " 选项可确保这些 PCB 准确无误地在停止位置上重新对准。
如果对指向行程方向且带有凹室的 PCB 进行了处理，则贴片机上就会有多个处理位置，该贴片机
使用激光光障传感器 （X 系列， D 系列）监视此位置。“PCB 对准”选项确保 PCB 在 PCB 传送
导轨上需要的位置停止。“PCB 对准”选项对单传送导轨和双传送导轨都适用。
6

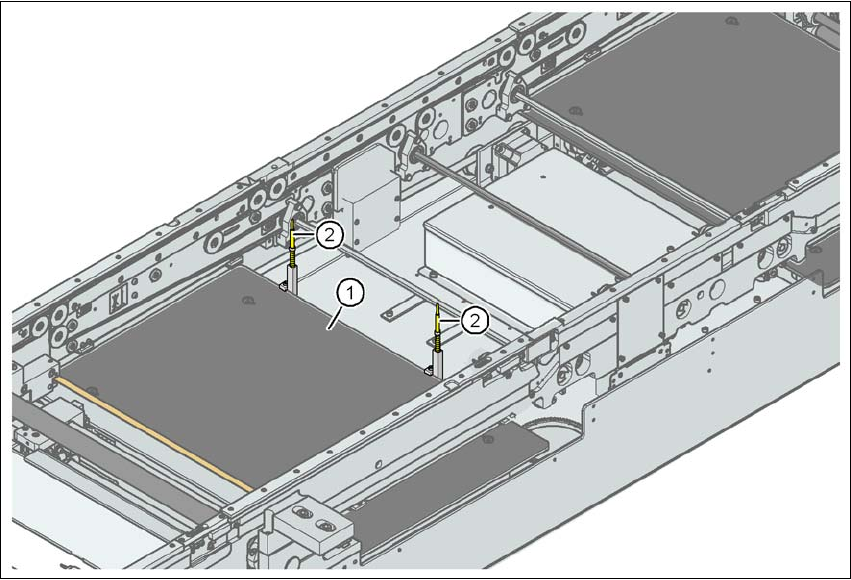

图
6.3 - 1 PCB
对准
(1) 升降台
(2) PCB 挡杆
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.4 SMEMA 适配器盒
231
PCB 被传送到贴片区域，直到激光光障传感器触发 PCB 传送导轨的停止信号。之后，带有 PCB
挡杆的升降台上移到 PCB 尚未被夹紧且仍通过传送带移动的位置。两个 PCB 挡杆与 PCB 持平，
且 PCB 顶针 （磁针）已与 PCB 接触。 两条传送带靠着 PCB 挡杆移动 PCB，同时对准。然后，
升降台移至其顶端位置，夹紧 PCB，并将其从 PCB 挡杆上卸下，这样就不至影响贴片程序。贴
片完成后，降低升降台和 PCB 对准并移动 PCB。
6
6.4 SMEMA 适配器盒
部件号 00119092-xx SMEMA 适配器盒输入和输出 （单 + 双） D4i/D2i/D1i
D 系列贴片机的 PCB 传送导轨控制部件拥有用于贴片机之间进行通讯的西门子接口。您可以使用
SMEMA 适配器盒和相关的电缆套件将传送导轨接口设为 SMEMA 标准。
更多详细信息，见西门子传送导轨接口改型说明，部件号 00194343-xx。
6.5 接合检测的封装
部件号 00119032-xx 接合检测， D4i 料台控制器
部件号 00116938-xx 接合检测， D4i 贴片机封装
部件号 00141xxx-xx S 料带供料器组件的接合传感器
（见第 3.9.7
节，第 122 页，了解部件号）
接合检测用于识别批量的元件更改。 通过金属带将元件料带连接到接合点。 元件料带通过安装在
供料器组件上的接合传感器，该传感器发出信号，声明出现了料带变更。
