6.7 磁针支承
部件号 00119680-xx PCB 支持销， D4i/D2i/D1i
在某些情况下贴装时，宽大的印制电路板易下垂，导致贴装元件的精确度不理想。极度弯曲的
PCB 也会影响贴装的精确度。在升降台上安装磁针支承，即可很轻松地解决此问题。
6
图
6.7 - 1

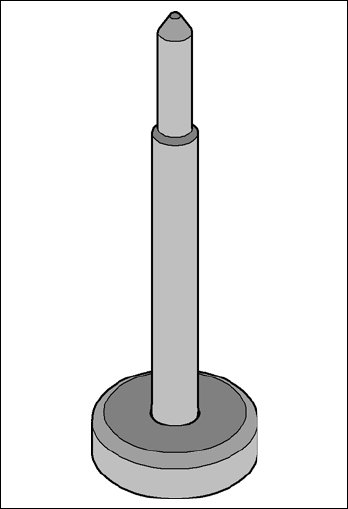

磁针支承
6 贴片机扩展部件 用户手册 SIPLACE D4i
6.8 C&P12 贴片头元件传感器 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
234
6.8 C&P12 贴片头元件传感器
部件号 00118021-xx 12 吸嘴收集贴片头的元件传感器
6
图
6.8 - 1
带元件传感器的
12
吸嘴收集贴片头

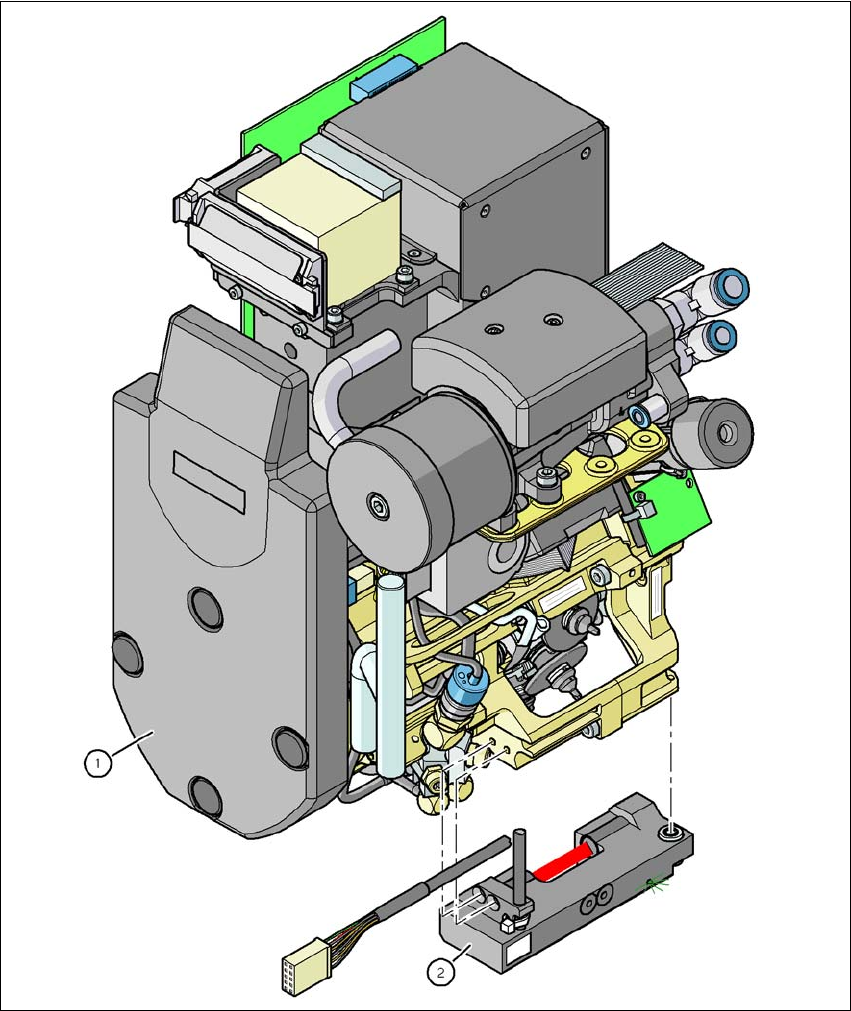

(1) 12 吸嘴收集贴片头
(2) 元件传感器
用户手册 SIPLACE D4i 6 贴片机扩展部件
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 6.8 C&P12 贴片头元件传感器
235
6.8.1 说明
元件传感器固定在 12 吸嘴收集贴片头壳体的底部 （见图 6.8 - 1，第 234 页）。它用于扫描元件
的外形并检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定元件
是处于正常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型的元
件，只能检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
6.8.2 测量条件
必须满足下列条件，得到的测量值才有效：
– 照明光束必须在校准过程中接触到空吸嘴尖。
– 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
– 最小吸嘴长度 13 mm
– 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100µm。
6
图
6.8 - 2

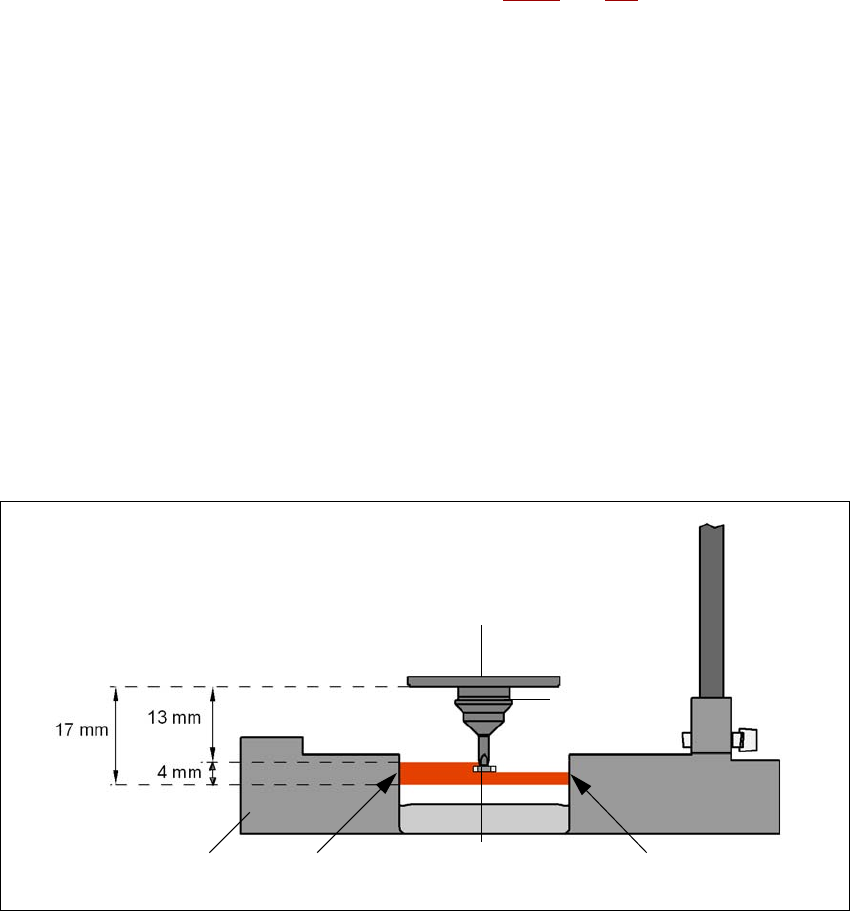

元件传感器，工作原理
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过
元件传感器
