MODEL GXH-1J 1012-003 189 Key No. P AR T No. P AR T NAME Q’ty REMARKS New Code NOTE BS-3 251 6301336022 BRACKET 1 829BS-010-079 21 1F9319 252 630123741 1 BRACKET 1 829BS-010-080 21 1F8024 253 6301360171 BRACKET 1 829BS-0…
MODEL GXH-1J
0501-001
188

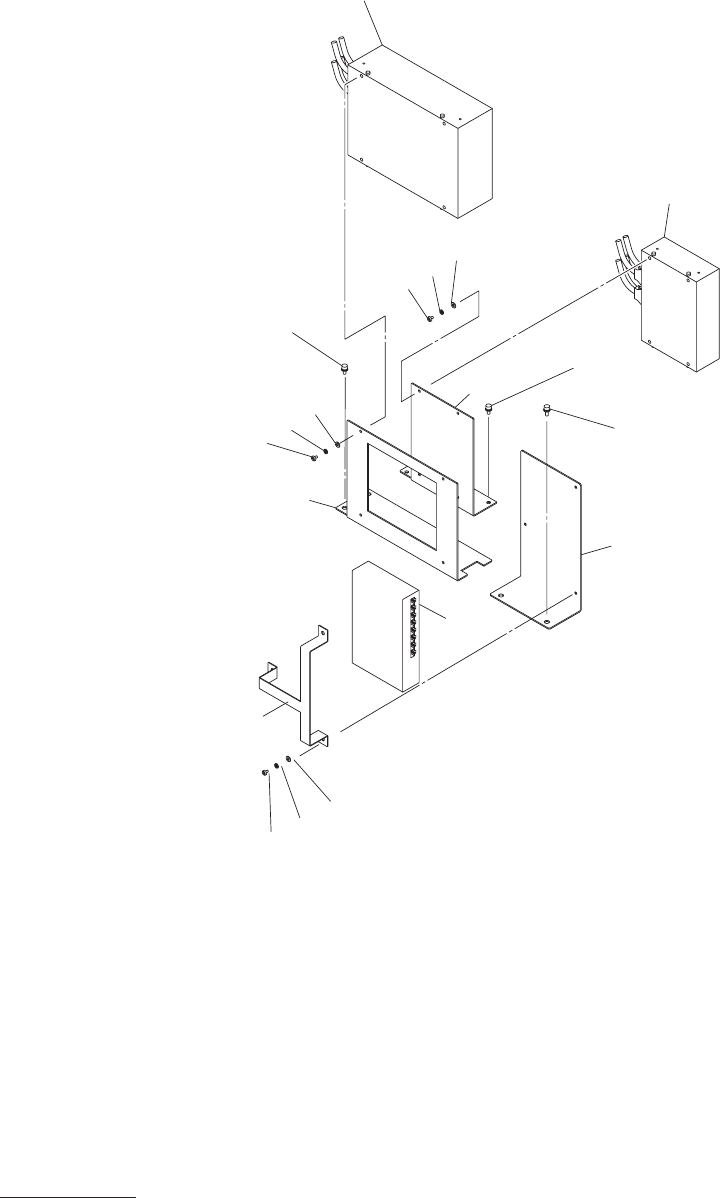

電装ボックス
R ELECTRICAL BOX R
Fig. BS-3 CPU 1 CPU 1
281
252
273
274
275
251
255
273
274
275
273
274
275
261
262
271
.
276
.
277
271
.
276
.
277
271
.
276
.
277
253
MODEL GXH-1J
1012-003
189
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
BS-3
251 6301336022 BRACKET 1 829BS-010-079 211F9319
252 6301237411 BRACKET 1 829BS-010-080 211F8024
253 6301360171 BRACKET 1 829BS-010-081 211F9592
255 6301336039 BRACKET 1 829BS-010-082 211F9320
261 6301237169 EQUIPMENT 1 U71 829BS-010-165 4U260238
262 6301237152 UNIT,I/O 1 U73 829BS-010-166 4U250154
271 6300007749 BOLT,HEX-SCT 6 M5X10 221A0029
273
4111131400 SCR PAN 4X6 11 M4X6 PAN
221E0509
274 4110081706 WASHER SPR 4 11 SW4 F 221H0283
275 4111192104 WASHER V 4X9X0.8 11 FW4 F 221H0314
276 4111416705 WASHER SPR 5 6 SW5 221H0289
277
4111414107 WASHER V 5X10X1 6 FW5 221H0320
281
6301235516 UNIT,I/O 1 U72 829BS-010-174 4U250151
MODEL GXH-1J
0501-001
190
電装ボックス
R ELECTRICAL BOX R
Fig. BS-4
認識ボード
Recognition Borad
351
374
377
382
357
358
375
378
383
353
356
360
354
352
373
381
382
377
374
375
378
383
352
382
377
374
362
373
376
381
376
362
371
.
378
..
373
