L1 L1 L2 L2 Q Q Q Q L3 L3 L1 L1 L2 L2 N N H H G G N N Ref.1/ Ref.1/ USED ONLY FOR M3,M6 STANDARD TYPE 2 1 2.1 2 2 3 3 4 4 5 5 6 6 7 7 8 9 11 11 . 1 10 12 13 13 14 14 15 15 16 16 17 17 22 22 23 24 25 29 30 31 32 32 32 32 …
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
269
PTS-NXT2-06JE Vol.1
L1L1
L2L2
QQ
QQ
L3L3
L1L1
L2L2
NN
HH
GG
NN
Ref.1/
Ref.1/
USED ONLY FOR
M3,M6 STANDARD TYPE
2
1
2.1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
11
11.1
10
12
13
13
14
14
15
15
16
16
17
17
22
22
23
24
25
29
30
31
32
32
32
32
36
37
38
33
34
35
33
34
35
36
37
38
2.2
2.2
2.1
8.1
8.2
39
39
40
41
40
41
42
42
43
43
45
45
45
45
46
47
48
47
48
49
50
51
52
53
54
55
56
57
58
62
62.1
62.2
63
64
65
62.3
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93.1
93.2
93
94
95
96
97
94.1
98
99
100
101
102
102
103
104
106
107
107
109
109
110
111
112
113
114
115
116
117
118
119
120
120.1
121
122
123
123.1
124
128
129
130
131
132
133
134
135
135
136
137
139
139
140
140
141
142
143
26
138
141
142
143
144
145
146
147
148
149
150
151
152
153
103
104
106
2
30
31
157
154
154.1
155
156
158
159
3&8,,&200213$576ඹ㏻ࣃ࣮ࢶ㸧
(M3 BUCKET)-UX05500 (M3)-UX05700
(M6 BUCKET)-UX05600 (M6)-UX05800
270
PTS-NXT2-06JE Vol.1

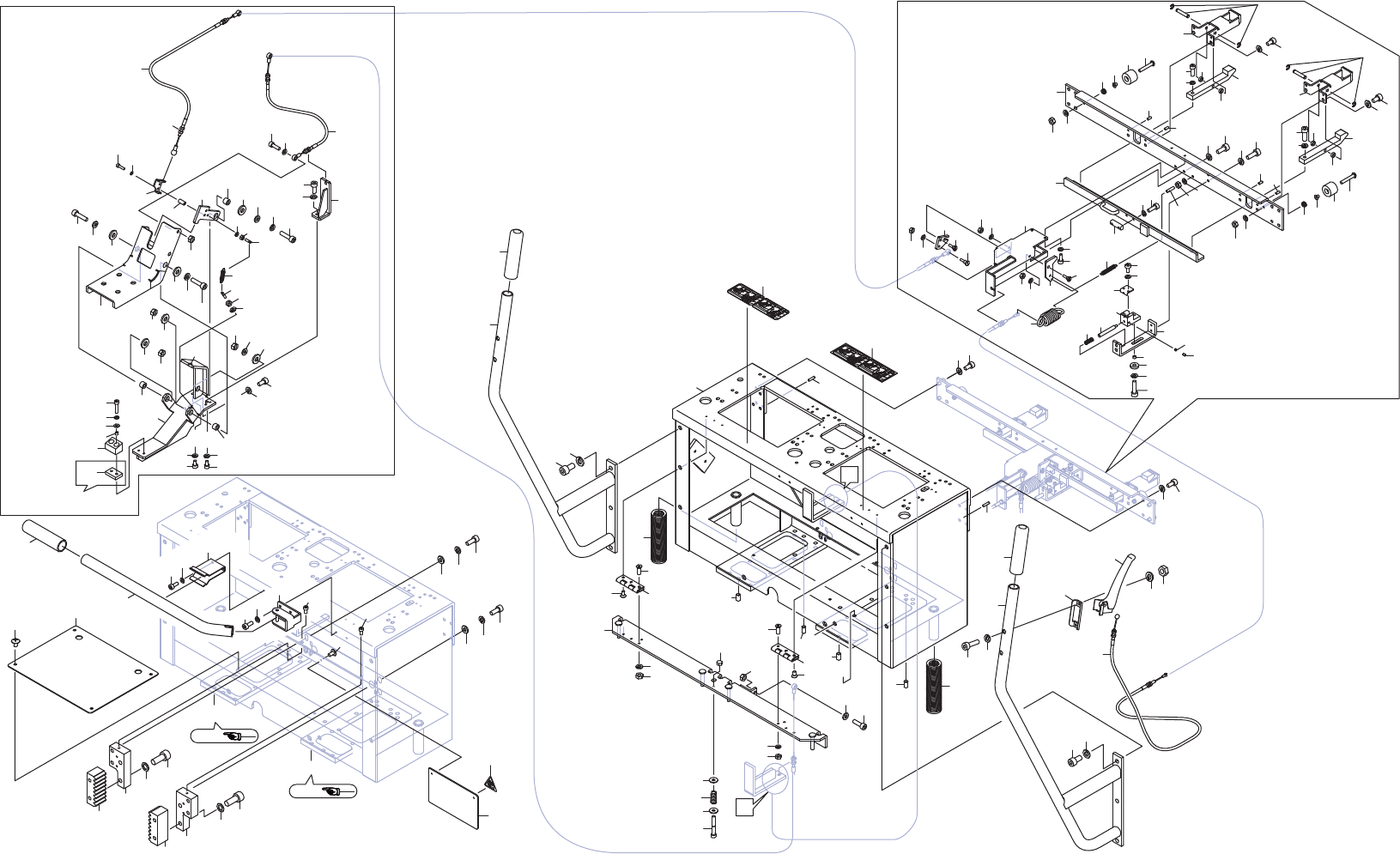

PCU II 2/6 (COMMON PARTS /共通パーツ）
(M3 BUCKET)-UX05500 (M3)-UX05700
(M6 BUCKET)-UX05600 (M6)-UX05800
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGKPX012803 1 BASE ベース FE
2 H20966 4 PIN, PARALLEL ピン 平行 ﾟ8X16 Aｼｭ FE
2.1 H2095A 2 PIN, PARALLEL ピン 平行 ﾟ6X12 Aｼｭ (M6) FE
2.2 2MGKPX017900 2 SEAL シール PL
3 S60753 2 SPRING ス
プ
リン
グ
SWS31-180 FE
4 2MGKPX007101 2 HANDLE ハンドル FE
5 N2117E 2 GRIP 握り C-57(02) PL
6 H5428F 6 BOLT, HEX SOCKET ボルト 六角穴 M08X015(3ｶ ｼﾛ) FE
7 W1106G 6 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶ ｼﾛ) FE
8 2MGKPX007201 1 WIRE ワイヤ FE
8.1 AA5EZ01 1 LEVER レバー OT
8.2 PB02ZD0 1 RETAINER 押え FE
9 H5426N 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
10 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
11 N1079B 2 NUT, HEX ナット 六角 M4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
11.1 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
12 2MGKPX013800 1 BKT ＢＫＴ FE
13 T2124D 2 HINGE 蝶番 TH-TM-9<TG> OT
14 K53579 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010(3ｶ ｼﾛ) FE
15 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006(3ｶ ｼﾛ) FE
16 N10793 6 NUT, HEX ナット 六角 M 3 P=0.5(3ｶ ｼﾛ) FE
17 W1106C 6 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
22 PB00BE0 2 WASHER ワッシャ FE
23 S60773 1 SPRING ス
プ
リン
グ
WM12-45 FE
24 H54278 1 BOLT, HEX SOCKET ボルト 六角穴 M06X045(3ｶ ｼﾛ) FE
25 N1079D 1 NUT, HEX ナット 六角 M 6 P=1.0 1ｼｭ(3ｶ ｼﾛ) FE
29 2MGKPX016602 1 BKT ＢＫＴ FE
30 H5425C 4 BOLT, HEX SOCKET ボルト 六角穴 M06X012(3ｶ ｼﾛ) FE
31 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶ ｼﾛ) FE
32 H2093D 4 PIN, PARALLEL ピン 平行 ﾟ4X10 Aｼｭ FE
33 2MGKPX007603 2 STOPPER ストッパ FE
34 2MGKPX007701 2 COLLAR カラー FE
35 S60495 2 SPRING ス
プ
リン
グ
SWF10-10 FE
36 K60942 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04x025(3ｶｼﾛ) FE
37 N1079B 2 NUT, HEX ナット 六角 M4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
38 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
39 2MGKPX016802 2 BKT ＢＫＴ FE
40 H5425B 4 BOLT, HEX SOCKET ボルト 六角穴 M06X010(3ｶ ｼﾛ) FE
41 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶ ｼﾛ) FE
42 PM02EE2 2 LEVER レバー FE
43 H20165 2 PIN ピン CDG6-30 FE
45 K1134Z 4 COLLAR カラー TWSSB10-6-3.5 FE
46 2MGKPX007802 1 BKT, CONNECTING ＢＫＴ ツナギ FE
47 H5427D 2 BOLT, HEX SOCKET ボルト 六角穴 M05X016(3ｶ ｼﾛ) FE
48 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
49 PM0G3G0 1 LOCATOR 当金 FE
50 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
51 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
52 H51196 1 BOLT ボルト ASP05-20 FE
53 N1079B 1 NUT, HEX ナット 六角 M4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
54 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
