PTS-NXT2-06JE - 第373页
No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 PJ05652 4 SCREW, CLAMP ネジ クラ ン プ PL 2 PM36032 1 JIG 治具 AL 3 PM065C3 2 PLATE, JIG プ レート 治具 AL 4 PM38671 4 NUT,…
1
1
4
4
1
4
1
4
2
5
3
6
8
9
8
9
8
9
7
7
7
7
3

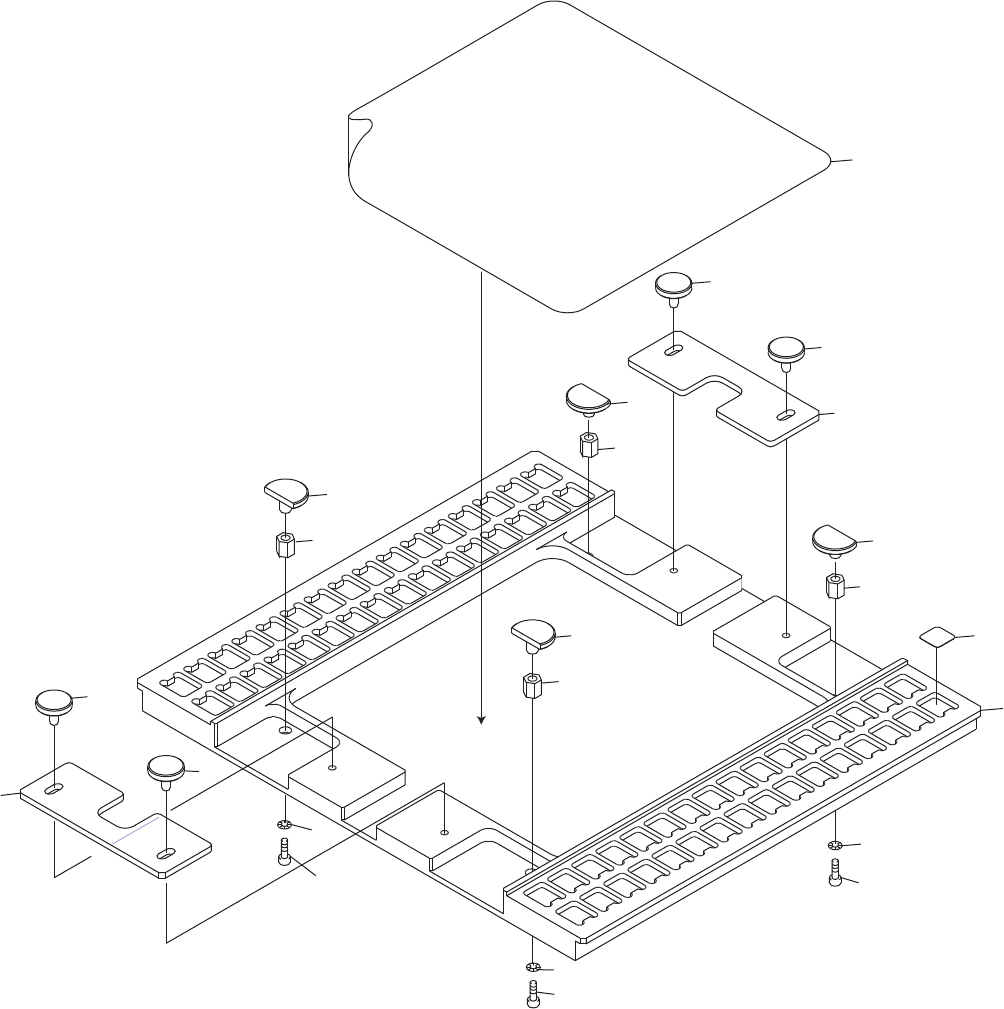

DETAIL
AA01B08
JIG, INSPECTION
ලࠉ᳨ᰝ
B1
372
PTS-NXT2-06JE Vol.1
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PJ05652 4 SCREW, CLAMP ネジ クラン
プ
PL
2 PM36032 1 JIG 治具 AL
3 PM065C3 2 PLATE, JIG
プ
レート 治具 AL
4 PM38671 4 NUT, STOPPER ナット ストッパ FE
5 PZ11540 64 SEAL, FELT シール フェルト OT
6 PZ11761 1 SEAL シール OT
7 T30034 4 KNOB, KNURLED ツマミ ローレット KUM-16-M4X10 OT
8 H52966 4 BOLT, HEX SOCKET ボルト 六角穴 M05X006 FE
9 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
DETAIL B1
373
PTS-NXT2-06JE Vol.1
