5 5 A A B B B B A A F F F F 47 19 20 24 25 26 27 30 31 32 33 34 35 36 37 34 35 36 37 39 40 41 42 16 21 22 23 17 18 38 38.1 48 51 52 53 54 55 56 57 58 58 59 59 60 61 62 63 64 63 66 64 65 68 69 72 75 70 (OPTION) 29 28 29 7…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
85
PTS-NXT2-06JE Vol.2
55
AA
BB
BB
AA
FF
FF
47
19
20
24
25
26
27
30
31
32
33
34
35
36
37
34
35
36
37
39
40
41
42
16
21
22
23
17
18
38
38.1
48
51
52
53
54
55
56
57
58
58
59
59
60
61
62
63
64
63
66
64
65
68
69
72
75
70
(OPTION)
29
28
29
74
71
1
2
3
4
2
3
4
6
7
8
9
10
11
12
13
14
15
43
44
45
46
73
UJ01809
ࢧࢻ࢝ࣂ࣮ྑ
6,'(&29(55,*+7
86
PTS-NXT2-06JE Vol.2

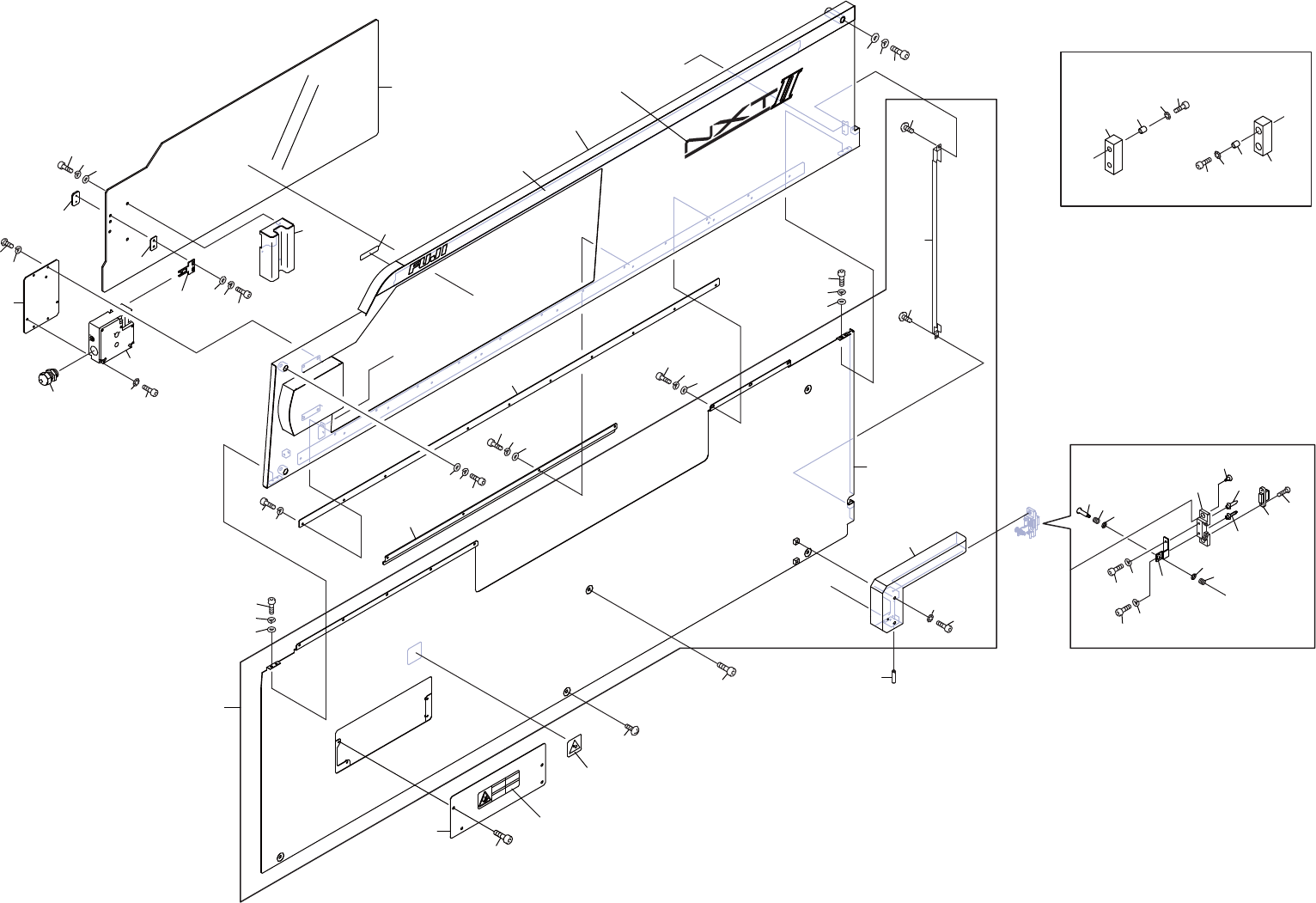

SIDE COVER(RIGHT) 1/2
サイドカバー(右) 1/2
UJ01809
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PB008H5 1 COVER, SIDE カバー サイド FE
2 H5426S 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
3 W1022A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
4 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
6 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
7 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
8 W1108W 2 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
9 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
10 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 H5286A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
13 W1022A 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
14 W1108W 8 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
15 K5172M 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
16 PB03171 1 PLATE
プ
レート FE
17 K52565 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
18 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
19 PB03182 1 SPACER スペーサ FE
20 PB03201 1 PLATE
プ
レート FE
21 PB03212 1 RETAINER, ACRYLIC 押え アクリル FE
22 H5286A 11 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
23 W1022A 11 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
24 PB03224 1 RETAINER, WIRING 押え 配線 AL
25 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
26 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
27 W1108W 4 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
28 PB09502 1 COVER, WIRING カバー 配線 FE
29 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
30 PB23463 1 HANDLE 取手 FE
31 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
33 W1108W 3 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
34 PG00221 2 STOPPER ストッパ PL
35 PM09271 4 COLLAR カラー FE
36 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
37 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
38 PZ39121 1 PLATE, ACRYLIC
プ
レート アクリル PL
38.1 PZ44751 1 PLATE, ACRYLIC
プ
レート アクリル PL OPTION(BLACK)
39 S3193N 1 SW, LIMIT ＳＷ リミット D4DS-K1 OT
40 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
41 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
42 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
43 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
44 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
45 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
46 N2029Z 1 NIPPLE ニッ
プ
ル STR13.5 OT
47 PZ47531 1 SEAL シール PL
48 PX08440 1 SEAL, BAR CODE シール バーコード OT unit serial number
51 PM14403 1 COVER, CONNECTOR カバー コネクタ FE
52 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
53 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
