PTS-NXT2-06JE - 第466页
M6 II M3 II OPTION 1 2 3 4 4 6 7 5 8 10 11 9 UJ01809 ࢧࢻ࢝ࣂ࣮ྑ 6,'(&29(55,*+7 90 PTS-NXT2-06JE Vol.2
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
89
PTS-NXT2-06JE Vol.2
M6 II
M3 II
OPTION
1
2
3
4
4
6
7
5
8
10
11
9
UJ01809
ࢧࢻ࢝ࣂ࣮ྑ
6,'(&29(55,*+7
90
PTS-NXT2-06JE Vol.2

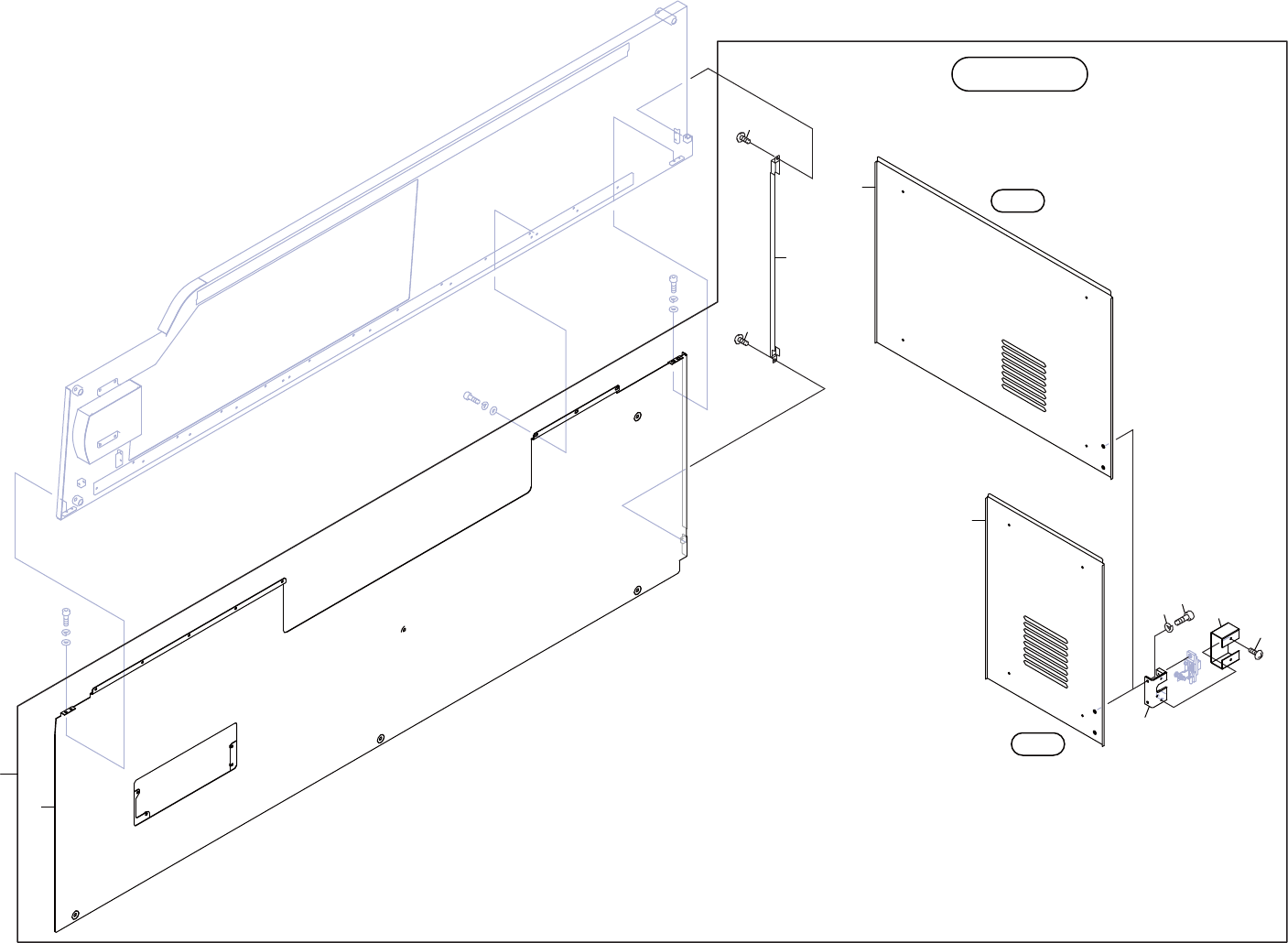

SIDE COVER(RIGHT) 2/2
サイドカバー(右) 2/2
UJ01809
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA9CK02 1 COVER, SIDE カバー サイド OT
2 PB03GT2 1 COVER, SIDE カバー サイド FE
3 PB74650 1 COVER, WIRING カバー 配線 FE
4 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
5 PB74661 1 COVER, REAR カバー リヤー OT
6 PB84501 1 COVER, REAR カバー リヤー OT
7 PM01KW1 1 BKT ＢＫＴ FE
8 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
9 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
10 PB74630 1 COVER, CONNECTOR カバー コネクタ FE
11 K5171S 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
91
PTS-NXT2-06JE Vol.2
