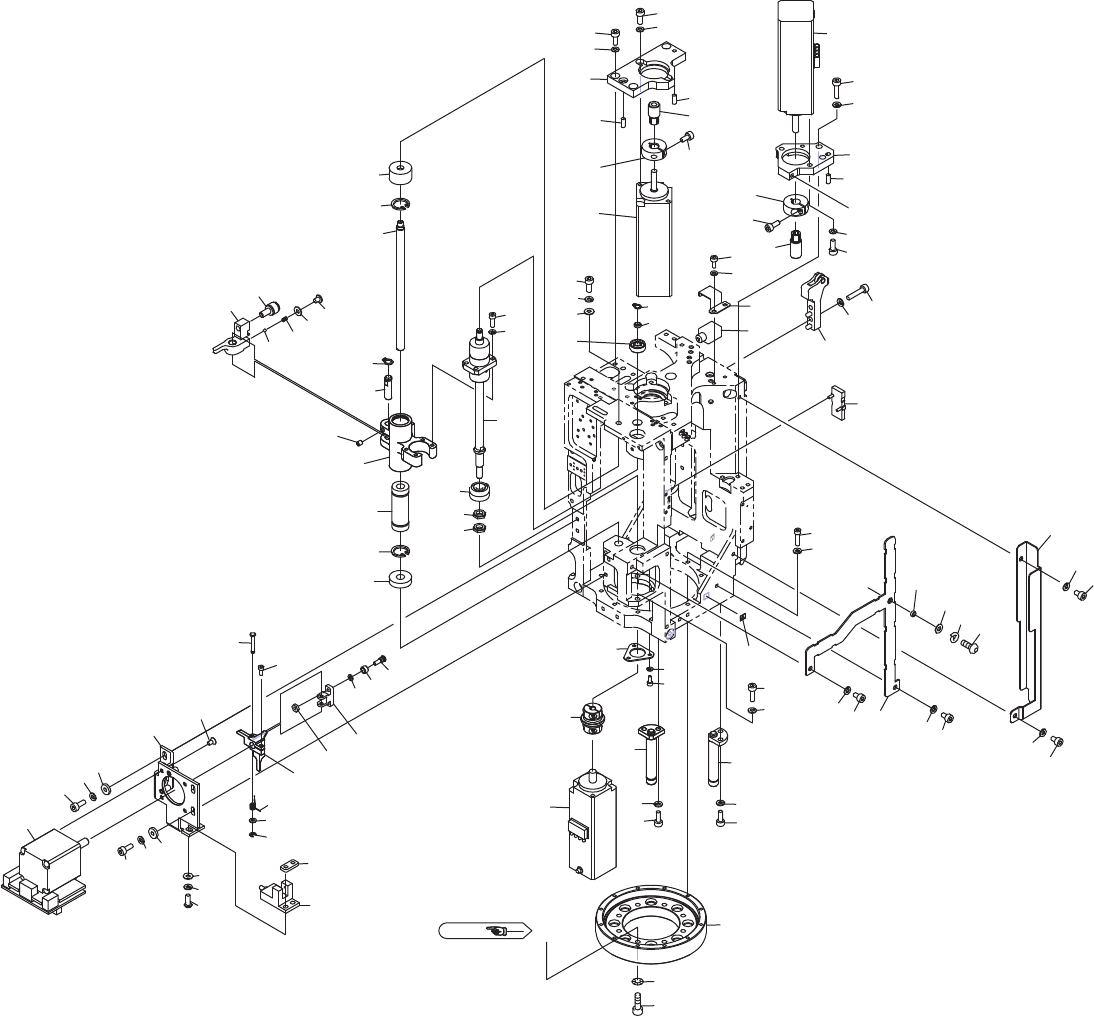

H12HSQ HEAD(Head with part side recognition)
H12HSQ ヘッド(パーツ側面認識機能付きヘッド)
AA74B19
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
67 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
68 W1021A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
68.1 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
69 PB00MR1 1 COVER カバー AL
70 PX08882 1 NAMEPLATE
銘
板PL
71 PS03311 2 SHEET シート OT Consumable Parts
72 PB00MS1 1 COVER カバー AL
73 K52543 4 SCREW, C
/
R FLAT 小ネジ 十穴平 M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ FE
74 PS03571 1 SHEET シート OT Consumable Parts
75 PX08660 1 SEAL, BAR CODE シール バーコード OT Without Picker, unit serial number
76 PX08670 1 SEAL, BAR CODE シール バーコード OT With Picker, unit serial number
77 PX05132 2 NAMEPLATE, CAUTION
銘
板注意 PL
46
PTS-NXT2-06JE Vol.1
