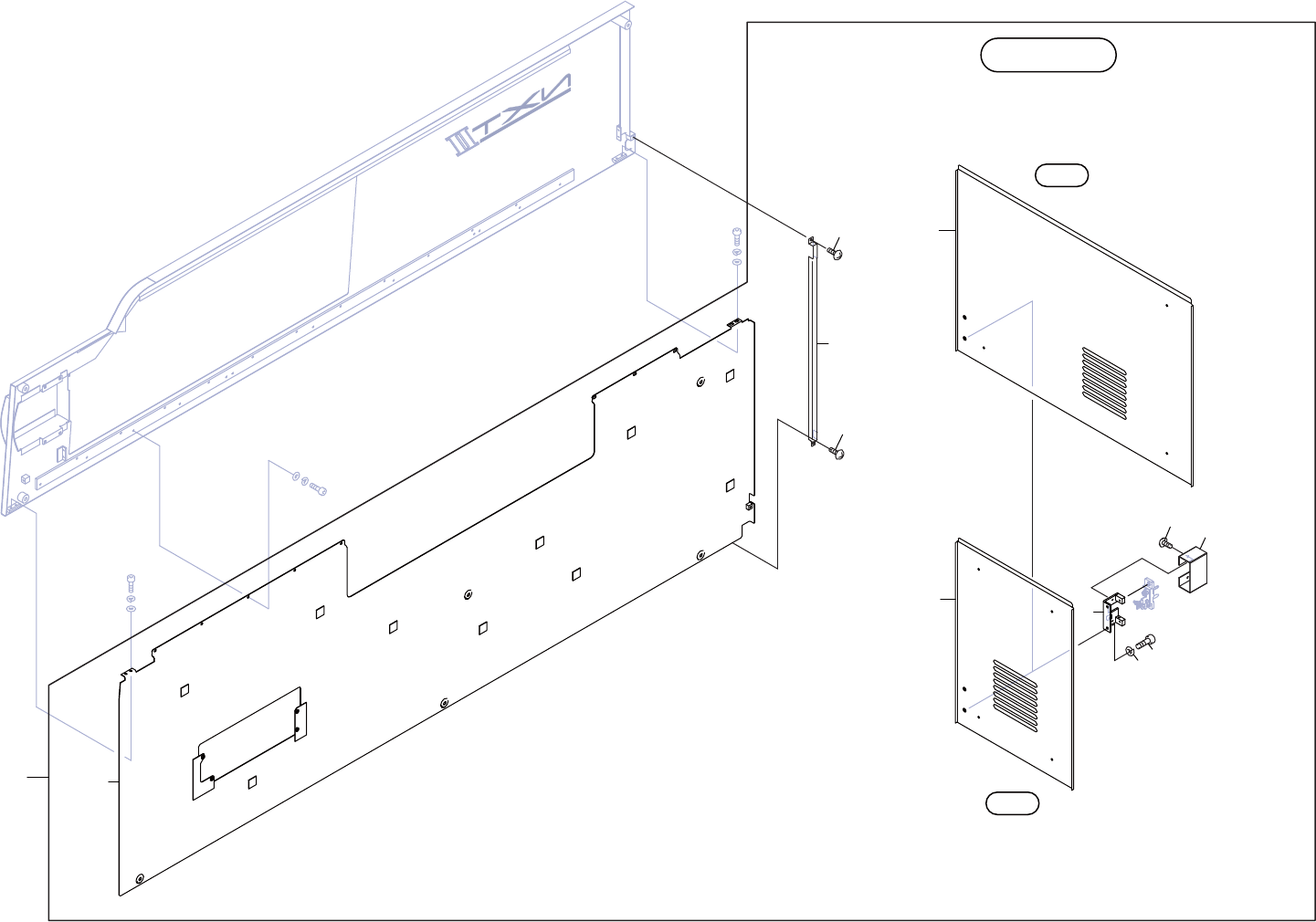

SIDE COVER(LEFT) 1/2
サイドカバー(左) 1/2
UJ01910
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
54 H3158R 1 PLUNGER, SPRING
プ
ランジャ ス
プ
リン
グ
PJH4-2 OT
55 PM0D9S2 1 CONNECTOR, MALE コネクタ 雄 FE
56 PM14343 2 BOLT ボルト FE
57 PM14321 1 BOLT ボルト FE
58 PZ14381 2 SPRING ス
プ
リン
グ
FE
59 PB08401 2 WASHER ワッシャ FE
60 RH35160 1 HARNESS ハーネス OT
61 K51756 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
62 PM06874 1 PIN, ROUND ピン 丸 FE
63 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
64 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
65 PM06884 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
66 PB04LY1 1 CONNECTOR, MALE コネクタ 雄 FE
68 H54242 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ) FE
69 PZ39684 1 SEAL シール OT
70 AA7ZL02 1 COVER, SIDE カバー サイド OT
71 PB02TR2 1 COVER, SIDE カバー サイド FE
72 PB71642 1 COVER カバー FE
73 PZ25391 1 SEAL シール PL
74 PZ25661 1 SEAL シール PL
75 H54242 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ) FE
