M6 II-Y SLIDE 1/2 M6 II-Yスライド 1/2 US01641 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 112 W1022A 2 WASHER, LOCK ワッシャ ス プ リン グ 4M / MF E 113 H5288A 2 BOLT, …
M6 II-Y SLIDE 1/2
M6 II-Yスライド 1/2
US01641
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
58 XG02170 2 GUIDE, RAIL ガイド レール OT
59 H5290A 46 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
60 W1011A 46 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
61 PM06GN2 4 BLOCK, STOPPER
ブ
ロック ストッパ FE
62 H5329A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X035 FE
63 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
64 PH01841 4 STOPPER ストッパ PL
65 PM40602 8 COLLAR カラー FE
66 H52626 8 BOLT, HEX SOCKET ボルト 六角穴 M3X16 FE
67 W1021A 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
68 W1040R 8 WASHER, FLAT ワッシャ 平 3M
/
MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
69 PB07NH0 1 GUIDE, HOLDER ガイド 受け FE
70 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
71 W1022A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
72 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
73 XS01321 1 SEAL シール OT
74 PB077R2 2 RETAINER, WIRING 押え 配線 FE
75 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
76 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
78 PB48142 1 BKT ＢＫＴ FE
79 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
80 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
81 H30128 1 FAN ファン 9G1224G402 OT
84 K1141G 1 GUARD, FIN ガード フィン 109-1000G OT
85 K51986 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X040 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
86 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
87 W1040S 2 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
88 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
88.1 N2029Z 1 NIPPLE ニッ
プ
ル STR13.5 OT
89 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
90 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
91 PB09KG0 1 BKT ＢＫＴ FE
92 AA6RD03 11 ROLLER ローラ OT
93 PM03LR2 11 PIN ピン FE
94 H4900K 22 BEARING ベアリン
グ
MR106ZZ FE
95 PM08CM1 22 COLLAR カラー FE
96 PH01532 11 ROLLER ローラ OT
97 S1003G 11 CIR-CLIP サークリッ
プ
ST-EW-5(3ｶ ｼﾛ) FE
98 N10798 11 NUT, HEX ナット 六角 M06(3ｶ ｸﾛ) FE
99 W1024A 11 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
MFE
100 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
101 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
103 PB16692 1 RETAINER, WIRING 押え 配線 FE
104 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
105 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
106 PB06HD0 1 BKT, WIRING ＢＫＴ 配線 FE
107 H5299A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
108 W1023A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
109 PM0F4D1 1 SPACER スペーサ AL
110 PB06HE1 1 RETAINER, WIRING 押え 配線 FE
111 H5295A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
136
PTS-NXT2-06JE Vol.2
M6 II-Y SLIDE 1/2
M6 II-Yスライド 1/2
US01641
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
112 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
113 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
114 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
115 XK05241 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
116 S32287 4 SPACER スペーサ BSB-319-6E FE
117 PB88894 1 COVER カバー AL
118 K5198B 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
119 H10212 1 BATTERY バッテリ JZSP-BA01 OT Consumable Parts
120 K40025 1 CASE ケース JUSP-BA01 OT
121 AA4NB03 2 COVER, PROTECTIVE カバー 保
護
OT
122 PZ29352 2 COVER, PROTECTIVE カバー 保
護
OT
123 PX06122 2 NAMEPLATE
銘
板OT
124 PZ29681 2 ROPE ロー
プ
OT
125 S2025A 3 SHEET シート CTAM1 PL Consumable Parts
126 K5172M 3 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
127 K30157 3 CLIPPER クリッパ UC-3 PL
128 K5172M 3 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
129 PB99070 1 COVER 蓋 FE
130 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
131 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
132 PM07LD1 2 BLOCK, LOCATING
ブ
ロック 位置決め FE
133 PM0K4X0 4 BOLT, POSITIONING ボルト 位置決め FE
134 N10798 4 NUT, HEX ナット 六角 M06(3ｶ ｸﾛ) FE
135 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
136 W1024A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
MFE
137 PB073Z1 1 BKT ＢＫＴ FE
138 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
139 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
140 PB077S0 2 RETAINER, WIRING 押え 配線 FE
141 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
142 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
143 PB06HH1 1 RETAINER, WIRING 押え 配線 FE
145 RX01681 1 NAMEPLATE
銘
板OT
146 PZ44080 2 SEAL シール OT
147 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
148 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
Note.1:[Interchangeable parts／選択部品] PB61174(t=0.6)，PB61184(t=0.5)，PB61194(t=0.4)，PB61204(t=0.3)，PB66083(t=0.2)，PB66090(t=0.1)
137
PTS-NXT2-06JE Vol.2
25
29
30
31
33
32
34
26
27
28
1
1
3
2
6
7
8
9
17
10
18
11
19
12
20
7
6
7
8
7
6
7
8
6
7
8
6
7
8
6
7
8
7
6
7
8
6
7
8
6
7
8
6
7
8
7
4
3
2
4
3
2
4
4
3
2

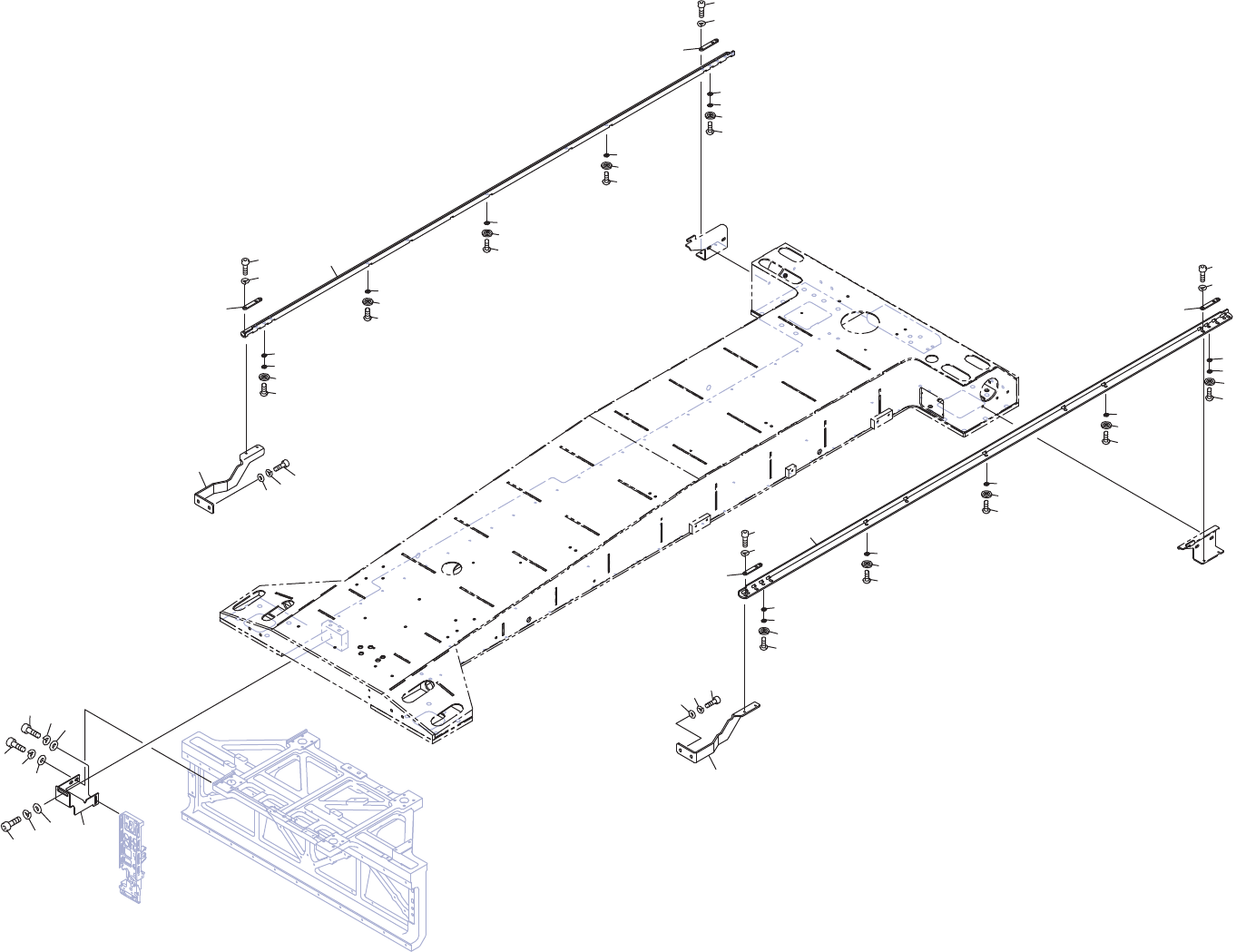

0,,<ࢫࣛࢻ
0,,<6/,'(
US01641
