M3 II-DEVICE PALLET GUIDE M3 II-デバイスパレットガイド UD02903 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 AA2YD06 1 GUIDE ガイド OT 2 PB0A0H0 2 SPACER スペーサ CO 4 2MGKP…

100%1 / 715
2
4.1
16
18
19
13
14
17
20
20
16
16.1
16.2
16.2
16.1
20
14
11
4
15
2
8
5
4
5.1
4.1
15
20
11
35
36
37
38
39
34
26
27
28
22
24
23
1
9
10
12
UD02903
0,,ࢹࣂ࢖ࢫࣃࣞࢵࢺ࢞࢖ࢻ
0,,'(9,&(3$//(7*8,'(
152
PTS-NXT2-06JE Vol.2

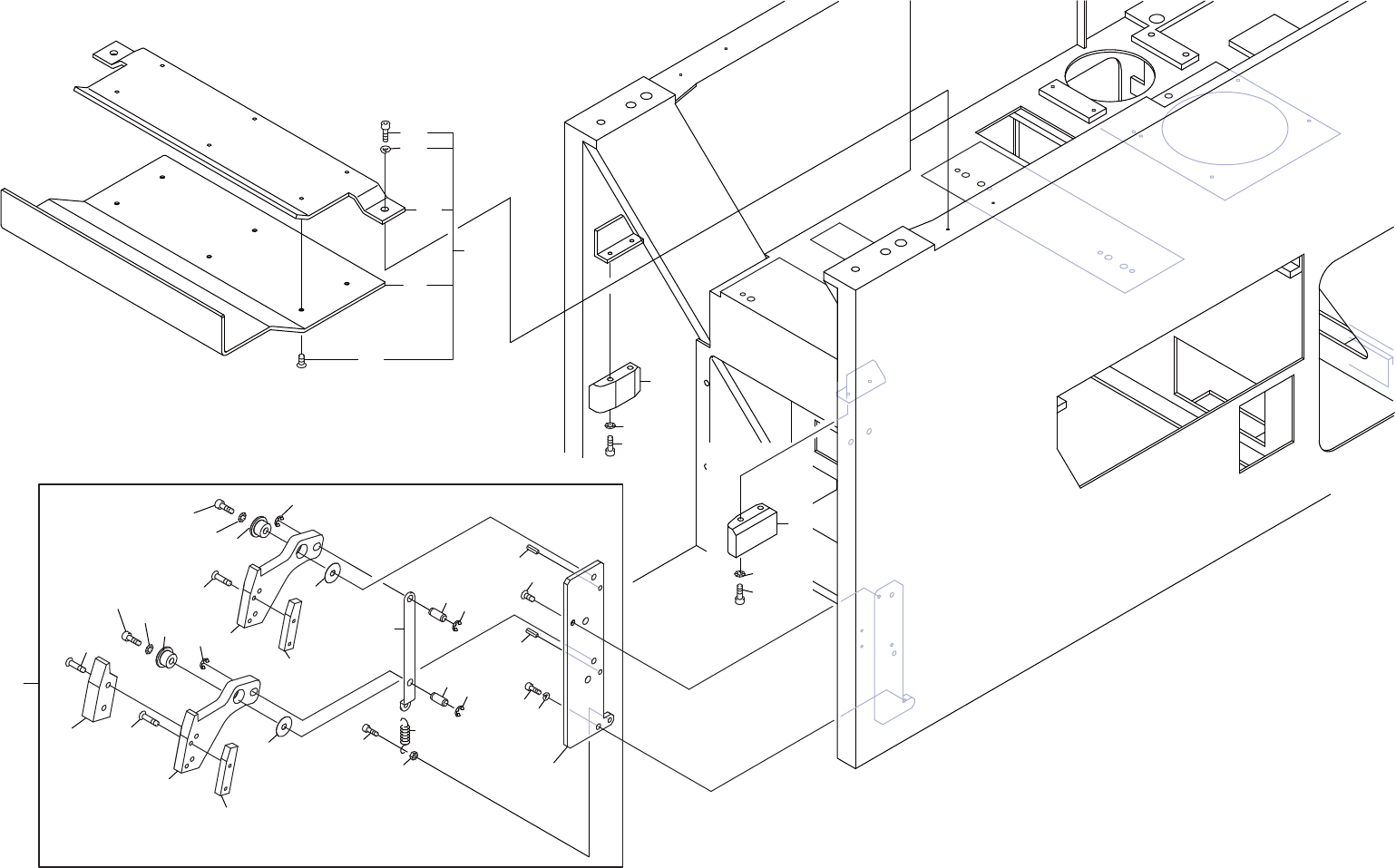

M3 II-DEVICE PALLET GUIDE
M3 II-デバイスパレットガイド
UD02903
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA2YD06 1 GUIDE ガイド OT
2 PB0A0H0 2 SPACER スペーサ CO
4 2MGKPA003000 2 PLATE, STIFFENING
プ
レート 当て FE
4.1 K5358H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X015 FE
5 2MGKPA001601 1 PLATE
プ
レート FE
5.1 K5192H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X018 FE
8 PB0A0L1 1 PLATE
プ
レート FE
9 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
10 W1022A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
MFE
11 H2055T 2 PIN, SPRING ピン ス
プ
リン
グ
4ﾟX 8 OT
12 K5359E 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
13 PB61821 1 LINK リンク FE
14 PM84981 2 PIN ピン FE
15 2MGKPA001900 2 LEVER, LINK レバー リンク FE
16 PM0KEL0 2 PIN, PIVOT ピン 支点 FE
16.1 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
16.2 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
17 PZ24001 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
18 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
19 N10813 1 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｸﾛ) FE
20 S1003F 4 CIR-CLIP サークリッ
プ
ST-EW-4(3ｶ ｼﾛ) OT
22 PM063W1 1 GUIDE ガイド FE
23 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
24 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
26 PM063T1 1 GUIDE ガイド FE
27 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
28 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
34 AA74H01 1 COVER カバー OT
35 PJ03376 1 COVER カバー PL
36 K5357M 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
37 PB91761 1 BKT, COVER ＢＫＴ　カバー FE
38 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
39 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
153
PTS-NXT2-06JE Vol.2
30
31
32
30
31
32
2
4.1
16
18
19
13
14
17
20
20
16
16.1
16.2
16.2
16.1
20
14
11
4
3
15
2
8
5
4
5.1
4.1
15
3.1
20
11
22
26
27
28
29
27
28
29
35
36
37
38
39
34
1
9
10
12
UD03004
0,,ࢹࣂ࢖ࢫࣃࣞࢵࢺ࢞࢖ࢻ
0,,'(9,&(3$//(7*8,'(
