PTS-NXT2-06JE - 第553页

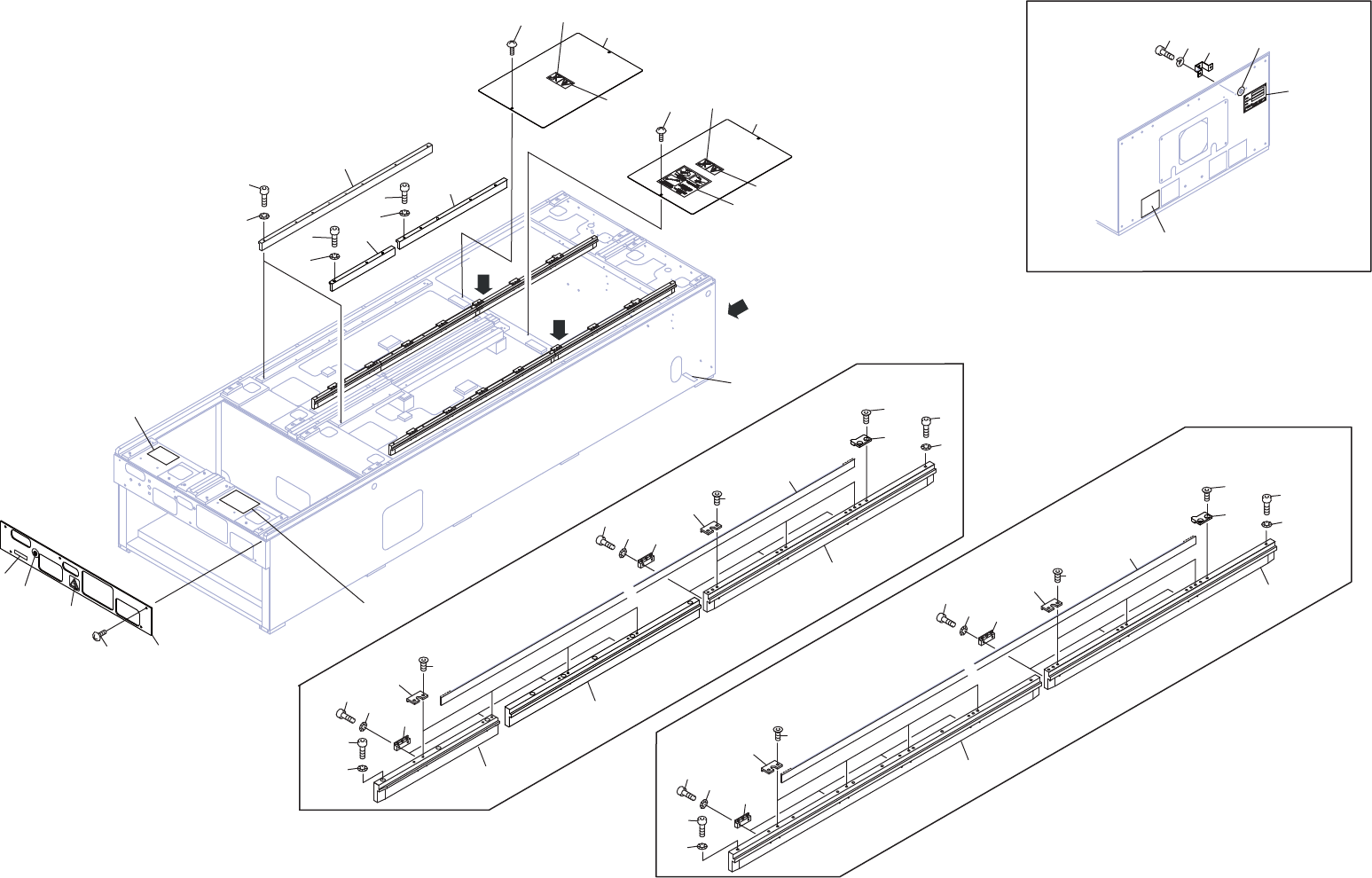

2M II-BASE 2/10 2M II-ベース 2/10 UB01331 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 PT00493 1 GUIDE ガイド FE 1.1 PT02340 1 GUIDE ガイ ド FE 1.2 PT02350 1 GUIDE…
CC
BB
AA
DETAIL BB
DETAIL AA
DETAIL CC
13
1
2
3
10
7
9
11
12
2
3
2
3
1.1
1.2
8
7
6
4
5
7
6
4
5
30
26
29
28
25
27
20
17
18
19
28
29
27
26
25
21
22
24
23
30
26
29
28
25
27
20
18
19
28
29
27
26
25
21
22
24
23
17.1
17.2
31
32
36
38
33
34
35
37
UB01331
0,,࣮࣋ࢫ
0,,%$6(
176
PTS-NXT2-06JE Vol.2
2M II-BASE 2/10
2M II-ベース 2/10
UB01331
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PT00493 1 GUIDE ガイド FE
1.1 PT02340 1 GUIDE ガイド FE
1.2 PT02350 1 GUIDE ガイド FE
2 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
3 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
4 PB92393 2 COVER, UPPER カバー 上 FE
5 K5171W 4 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
6 PZ25691 2 SEAL シール PL
7 PZ25381 3 SEAL シール PL
8 PZ07821 1 SEAL シール PL
9 PZ08223 1 SEAL シール PL
10 PX07801 1 SEAL, BAR CODE シール バーコード OT unit serial number
11 RX00191 1 NAMEPLATE
銘
板OT
12 PZ40763 1 SEAL シール PL
13 PX08391 1 NAMEPLATE
銘
板PL
17 PT00504 1 GUIDE ガイド FE
17.1 PT02361 1 GUIDE ガイド FE
17.2 PT02370 1 GUIDE ガイド FE
18 H5294A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
19 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
20 PT00523 2 GUIDE ガイド FE
21 H5294A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
22 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
23 PT00292 2 BLOCK, STOPPER
ブ
ロック ストッパ FE
24 K5359H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
25 PT00222 14 RETAINER 押え FE
26 K5359H 28 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
27 PT00212 14 RETAINER 押え FE
28 H5275A 28 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
29 W1010A 28 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
30 XB00771 2 BELT, TIMING ベルト タイミン
グ
OT
31 PB02SL0 1 COVER カバー FE
32 PZ42120 6 SCREW, C
/
R TRUSS 小ネジ 十穴トラス OT
33 PB02SA0 1 BKT ＢＫＴ FE
34 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
35 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
36 RX00191 1 NAMEPLATE
銘
板OT
37 RX02270 1 SEAL シール OT
38 MPZ7060 1 NAMEPLATE
銘
板OT
