PTS-NXT2-06JE - 第597页

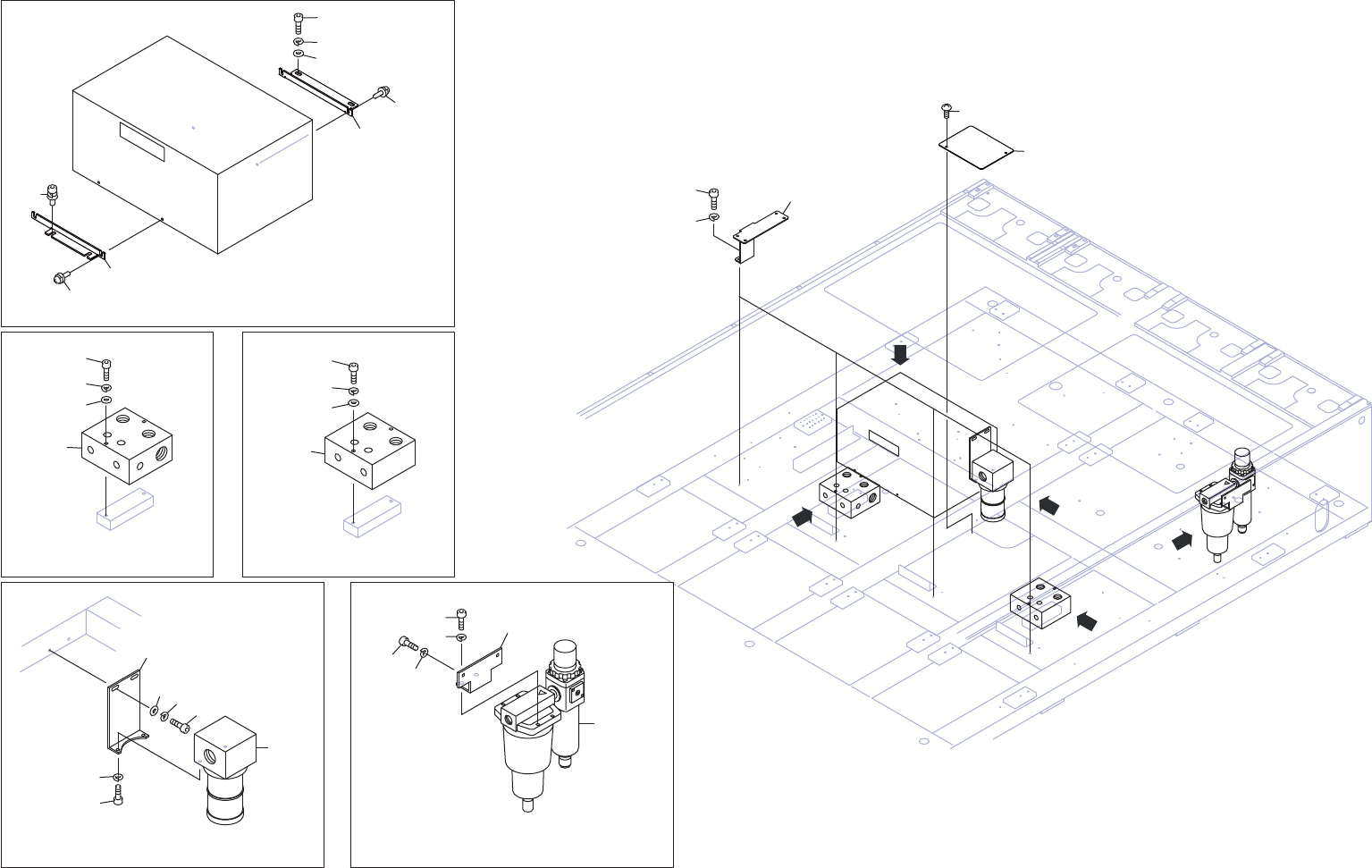

4M II-BASE 8/10 4M II-ベース 8/10 UB01230 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 PB97460 4 BKT, PIPING ＢＫＴ 配管 FE 2 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M0…
DD

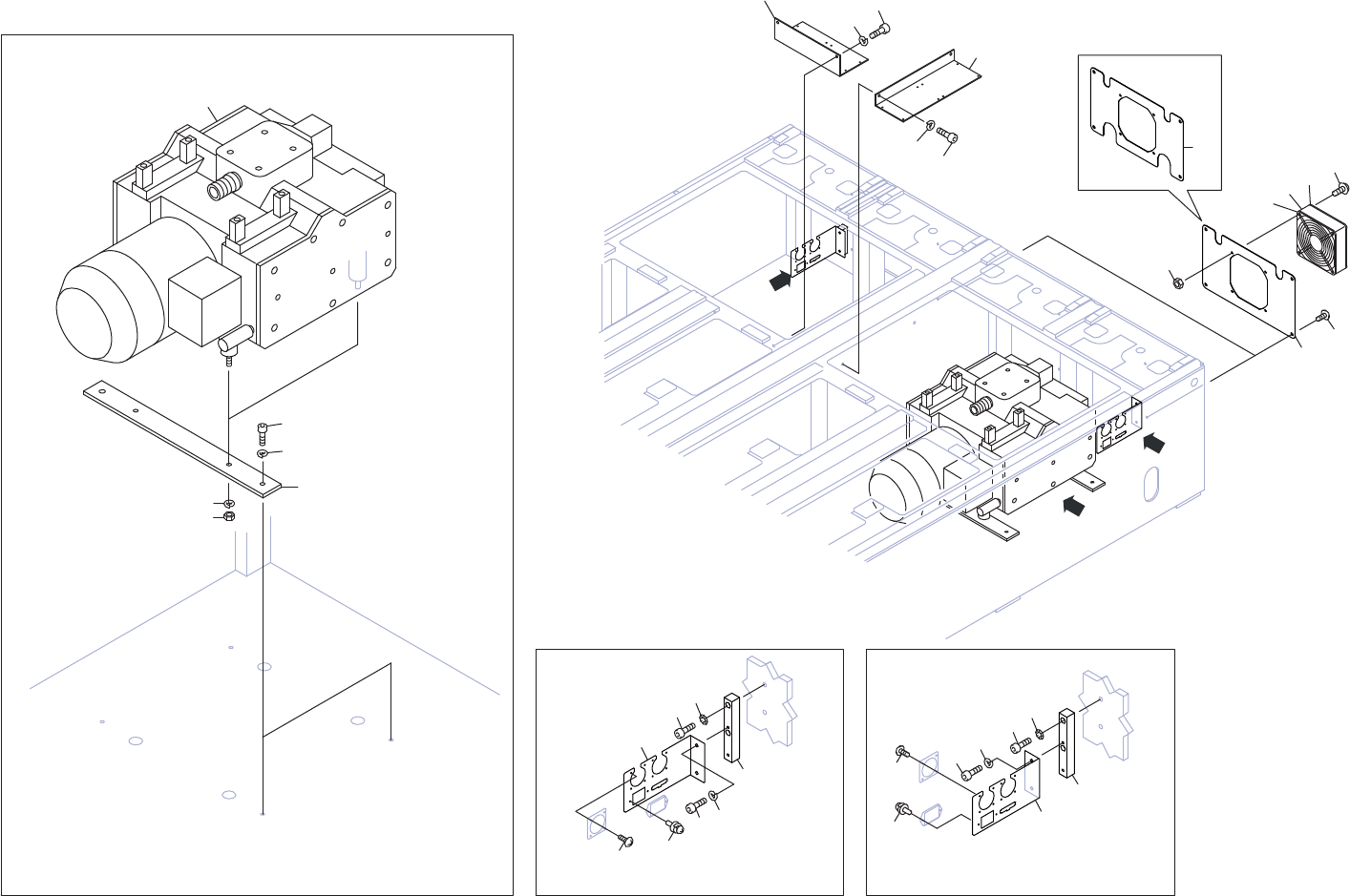

AA
CC
EE
BB
DETAIL AA
DETAIL BB DETAIL CC
DETAIL DD
DETAIL EE
11
12
13
14
8
4
18
30
26
33
38
36
37
34
35
29
32
31
28
27
19
20
21
2
3
1
22
23
24
25
39
40
5
15
UB01230
0,,࣮࣋ࢫ
0,,%$6(
220
PTS-NXT2-06JE Vol.2
4M II-BASE 8/10
4M II-ベース 8/10
UB01230
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PB97460 4 BKT, PIPING ＢＫＴ 配管 FE
2 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1023A 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
4 PB008F2 1 BKT ＢＫＴ FE
5 K51999 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X012 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
8 H5318T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X16 WAｿｹｯﾄSPﾀｲﾌﾟ FE
11 PB00WS1 1 BKT ＢＫＴ FE
12 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
13 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
14 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
15 K51999 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X012 P=3 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ) FE
18 PM07ZN2 1 MANIFOLD, AIR マニホールド エアー AL
19 H5311A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X060 FE
20 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
21 W1040T 2 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
22 PM07ZM2 1 MANIFOLD, AIR マニホールド エアー AL
23 H5311A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X060 FE
24 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
25 W1040T 2 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
26 PB93903 1 BKT ＢＫＴ FE
27 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
28 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
29 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
30 H3019S 1 FILTER フィルタ MVF-20-X OT Consumable Parts
31 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
32 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
33 PB92343 1 BKT ＢＫＴ FE
34 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
35 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
MFE
36 H5320A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X010 FE
37 W1024A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
MFE
38 XH00121 1 FILTER REGULATOR フィルタレギュレータ OT
39 PB010X0 1 COVER カバー FE
40 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
221
PTS-NXT2-06JE Vol.2
AA
