1 Montageanleitung Vakuumpumpe D1 / D2 Ausgabe 11/2006 14 1.7 Umbau V erschlauchung für T winhead 1 ST Anschluss-Kit für Kö p fe D1 Art.Nr . 03053075-xx 1 bestehend aus: 1 1 Schlauch V akuum Art.Nr . 03053080-xx 1 0.05 M…
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
13
: Ziehen Sie die restlichen Schläuche ab (Zuordnung merken!!!).
: Entfernen Sie den kompletten HF-Vakuumerzeuger.

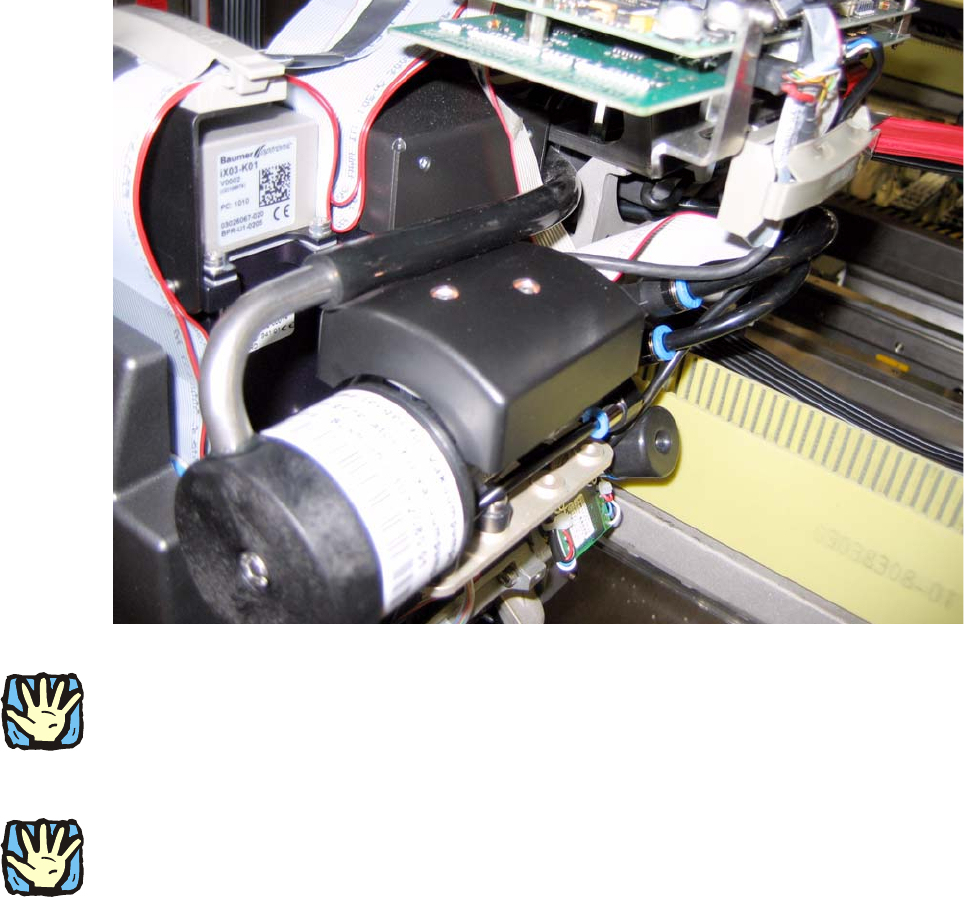

Abb. 1.6.4 Umgerüsteter Vakuumerzeuger für Vakuumpumpe DLM2 (nicht luftdurchlässiger Zylinder)
1
Die transparenten Schläuche wie vorher – also nicht über Kreuz anschließen!
: Stecken Sie die Schläuche passend an den V
akuumerzeuger für Vakuumpumpe DLM2.
1
Achten Sie auf die Pins beim Aufstecken. Dieser Stecker könnte auch versetzt aufgesteckt wer-
den, was zu Sachschäden führt! 1
: Stecken Sie das Flachbandkabel an die Portalverteilerplatine.
: Befestigen Sie den Vakuumerzeuger (4 Schrauben und Scheiben).
: Lösen Sie die Schraube an der Stirnseite, um das Rohr passend zu drehen und fixieren Sie
sie anschließend wieder.
: Befestigen Sie die Abdeckung der Vakuumerzeugerplatine (2 Schrauben).
: Fixieren Sie die Kabel mit der Kabelklemme am Portalverteiler.
: Führen Sie vor dem Einschaltvorgang ”Abschließende Arbeiten” (Kapitel 1.9) durch.
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
14
1.7 Umbau Verschlauchung für Twinhead
1 ST Anschluss-Kit für Köpfe D1 Art.Nr. 03053075-xx 1
bestehend aus: 1
1 Schlauch Vakuum Art.Nr. 03053080-xx 1
0.05 M Pneumatikschlauch PUN 6 1
1 T-Steckverschraubung QST-6 Art.Nr. 00320170-xx 1
1 Stopfen QSC-6H
1 Entriegelungswerkzeug für Q8 Art.Nr. 03047090-xx 1

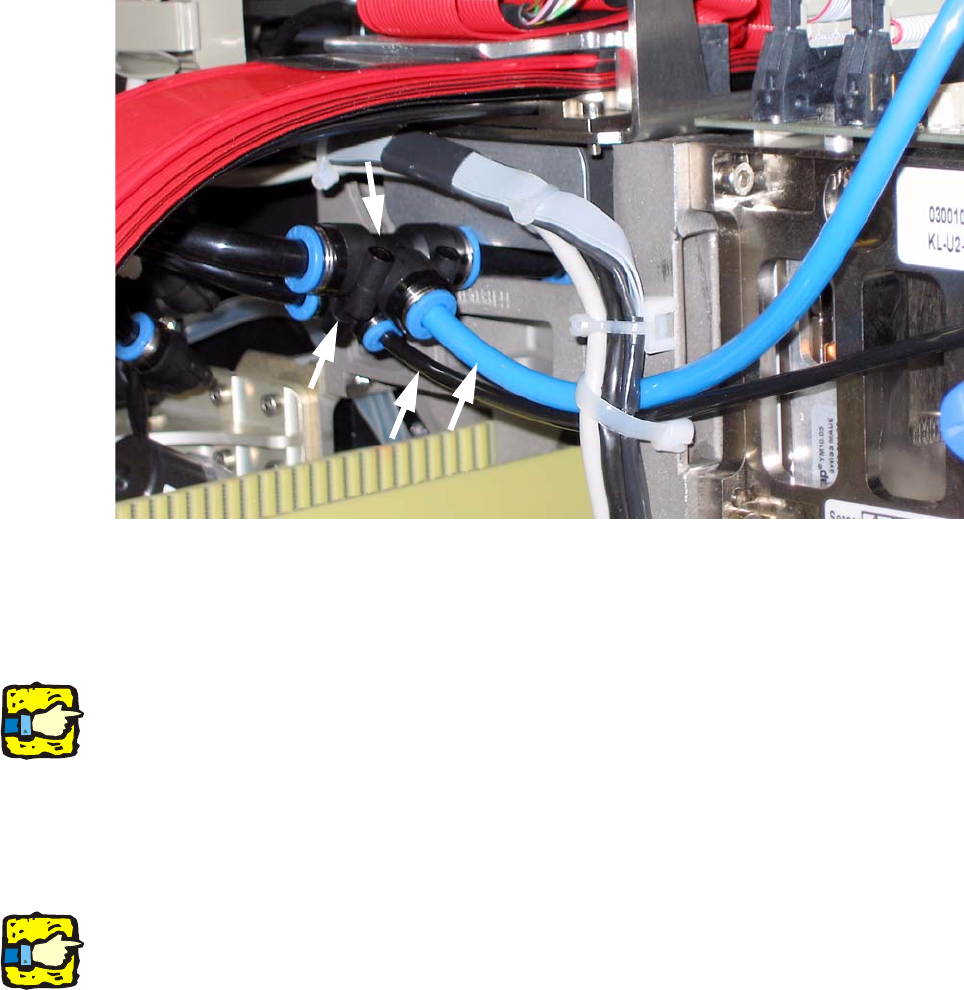

Abb. 1.7.1 Ausgangszustand der Verschlauchung
: Vakuumleitung: Durchschneiden Sie den „Versorgungschlauch Twin Head“ (1) ca. 3 cm vor
dem T-Stück (2).
: Entfernen Sie das T- mit dem Schlauchstück.
1
Siehe auch Abb. 1.7.5 !
1
: Druckluftleitung: Ersetzen Sie das T-Stück (3) durch das T-Stück (2) mit dem 3cm Schlauch.
: Schieben Sie das T-Stück (3) auf das Schlauchstück der Kombination.
: Stecken Sie den „Versorgungschlauch Twin Head“ (1) in das T-Stück (3).
1
Der dünne schwarze Schlauch (4) versorgt die „Rückholeinheit Twin Head“.
1
1
3
2
4
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
15
: Stecken Sie den Schauch (4) zur Rückholeinheit in das T-Stück (3). Die Schlauchverlegung
sollte anschließend wie in Abb. 1.7.4 bzw. Abb. 1.7.5 dargestellt aussehen.
: Entfernen Sie den losen Schlauch zum C&P-Bestückkopf.
: Schrauben Sie den Deckel vom Druckluftverteiler ab und entnehmen Sie den Schalldämpfer
(damit Sie etwas Platz für das Entriegelungswerkzeug haben).

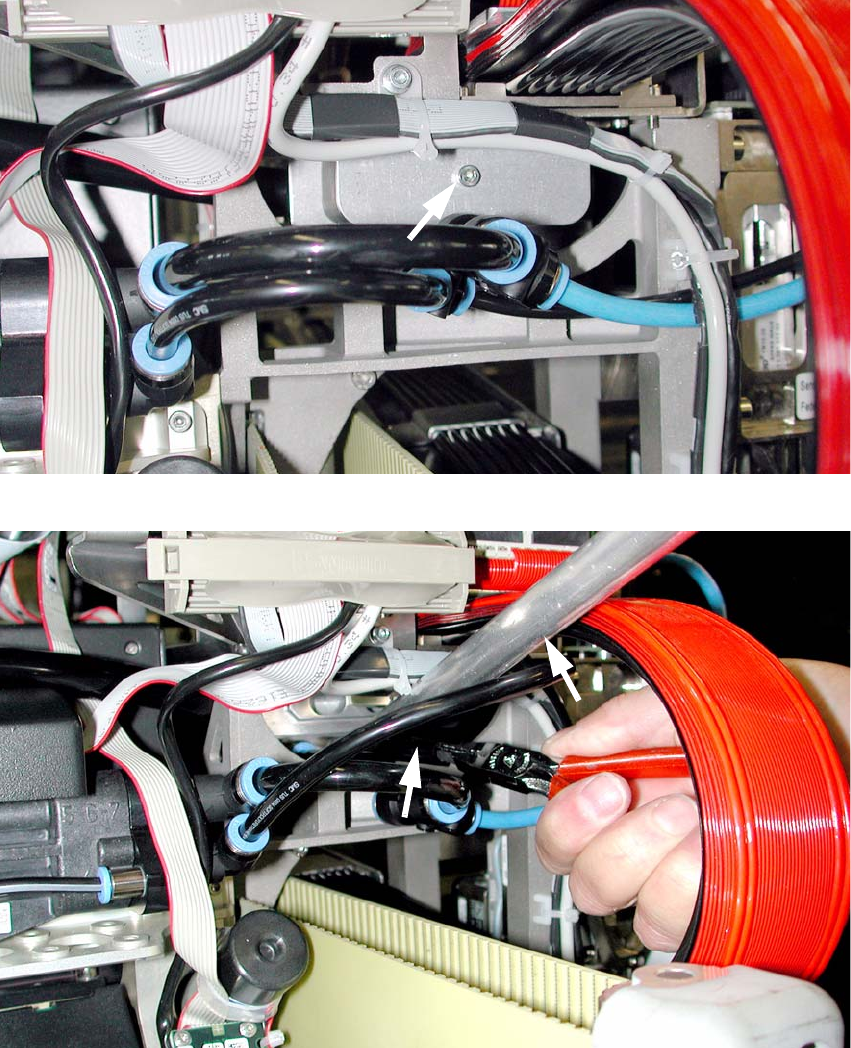

Abb. 1.7.2 Deckel mit dahinter liegendem Schalldämpfer
Abb. 1.7.3 Schlauch vom Druckluftverteiler entfernen
