1 Montageanleitung Vakuumpumpe D1 / D2 Ausgabe 11/2006 10 1.6 Änderungen am Bestückkop f Abb . 1.6.1 HF-V akuumerzeuger (A usgangszustand) 1 1 1 1 1 1 1 1 1 1 1 1 1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
9
: Montieren Sie den Vakuumverteilerblock an die Rückwand.
: Schließen Sie beide Druckluft-Hauptabsperrhähne (rot).

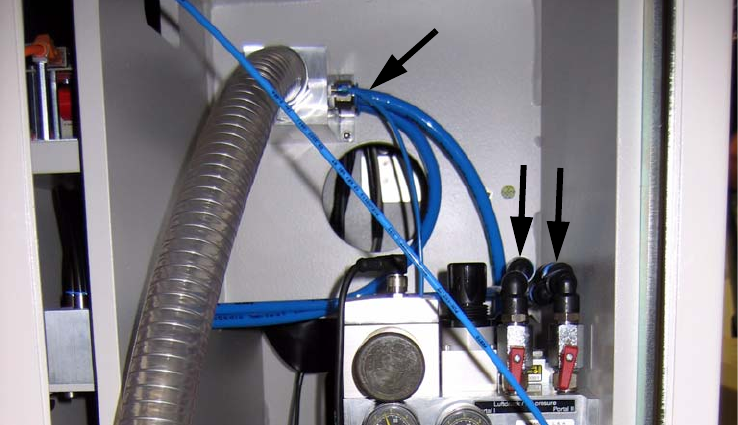

Abb. 1.5.2 Druckluftschläuche in denVakuumverteilerblock
1
: Ziehen Sie jeweils den oberen Druckluftschlauch (PUN 12 00344918-) aus den Y-Stücken (bei
den Absperrhähnen)
: Stecken Sie sie in den Vakuumverteilerblock.
: Stecken Sie Blindstopfen (QSC-12H vom Vakuumverteiler) in die offenen Y-Stücke bei den Ab-
sperrhähnen.
1
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
10
1.6 Änderungen am Bestückkopf
Abb. 1.6.1 HF-Vakuumerzeuger (Ausgangszustand)
1
1
1
1
1
1
1
1
1
1
1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
11
: Entfernen Sie die Abdeckung der Vakuumerzeugerplatine (2 Schrauben).
Abb. 1.6.2 HF-Vakuumerzeuger entfernen
1
: Öffnen Sie die Kabelklemme am Portalverteiler.
: Ziehen Sie das Flachbandkabel von der Portalverteilerplatine ab.
: Ziehen Sie die Schläuche aus den Steckverbindungen.
1
1
1
1
1
1
1
1
1
1
1
