1.6 Änderungen am Bestückkopf
Abb. 1.6.1 HF-Vakuumerzeuger (Ausgangszustand)
1
1
1
1
1
1
1
1
1
1
1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
11

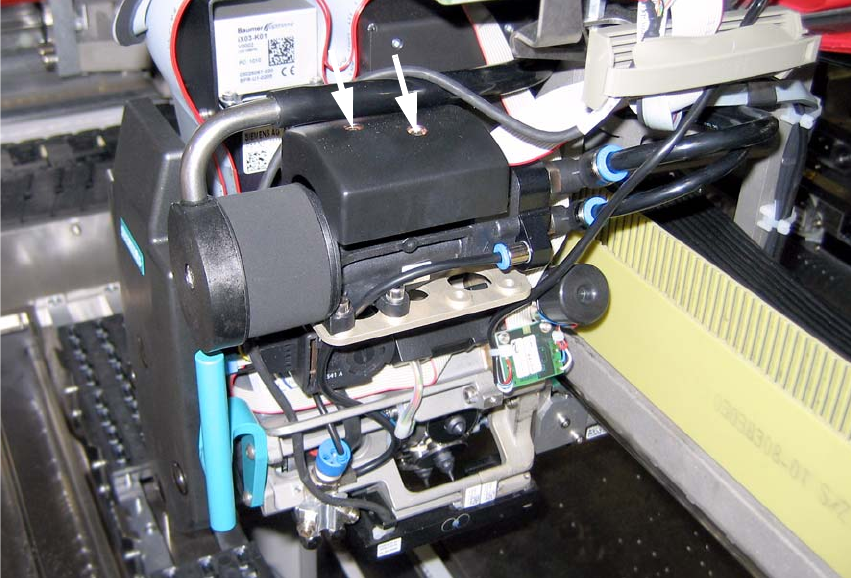

: Entfernen Sie die Abdeckung der Vakuumerzeugerplatine (2 Schrauben).
Abb. 1.6.2 HF-Vakuumerzeuger entfernen
1
: Öffnen Sie die Kabelklemme am Portalverteiler.
: Ziehen Sie das Flachbandkabel von der Portalverteilerplatine ab.
: Ziehen Sie die Schläuche aus den Steckverbindungen.
1
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
12

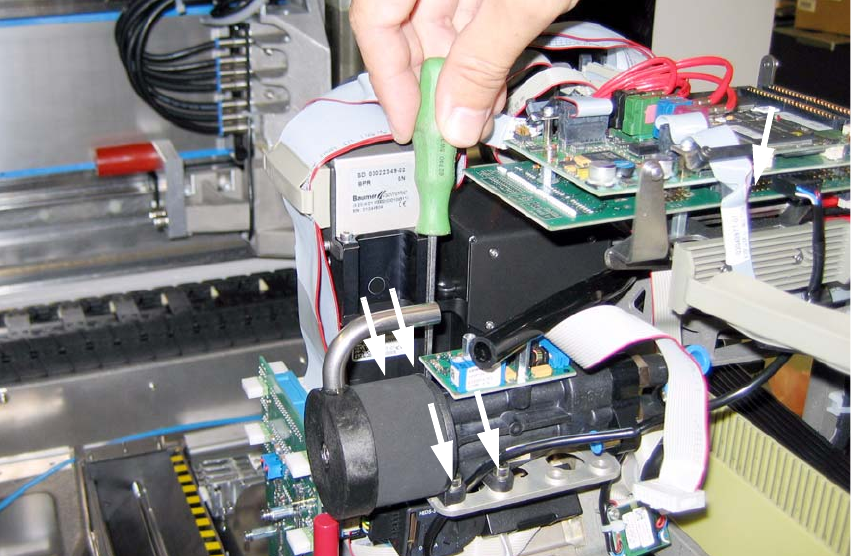

: Entfernen Sie die 4 Befestigungsschrauben des Vakuumerzeugers (achten Sie auf die Well-
scheiben).
Abb. 1.6.3 Schläuche am HF-Vakuumerzeuger
1
1
1
1
1
1
1
1
1
1
1
1
1
1
