1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
12
: Entfernen Sie die 4 Befestigungsschrauben des Vakuumerzeugers (achten Sie auf die Well-
scheiben).

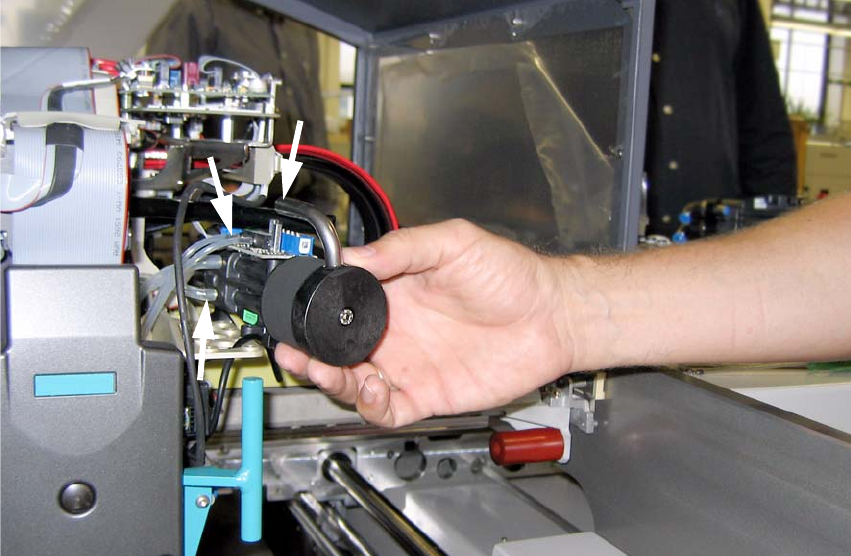

Abb. 1.6.3 Schläuche am HF-Vakuumerzeuger
1
1
1
1
1
1
1
1
1
1
1
1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
13
: Ziehen Sie die restlichen Schläuche ab (Zuordnung merken!!!).
: Entfernen Sie den kompletten HF-Vakuumerzeuger.
Abb. 1.6.4 Umgerüsteter Vakuumerzeuger für Vakuumpumpe DLM2 (nicht luftdurchlässiger Zylinder)
1
Die transparenten Schläuche wie vorher – also nicht über Kreuz anschließen!
: Stecken Sie die Schläuche passend an den V
akuumerzeuger für Vakuumpumpe DLM2.
1
Achten Sie auf die Pins beim Aufstecken. Dieser Stecker könnte auch versetzt aufgesteckt wer-
den, was zu Sachschäden führt! 1
: Stecken Sie das Flachbandkabel an die Portalverteilerplatine.
: Befestigen Sie den Vakuumerzeuger (4 Schrauben und Scheiben).
: Lösen Sie die Schraube an der Stirnseite, um das Rohr passend zu drehen und fixieren Sie
sie anschließend wieder.
: Befestigen Sie die Abdeckung der Vakuumerzeugerplatine (2 Schrauben).
: Fixieren Sie die Kabel mit der Kabelklemme am Portalverteiler.
: Führen Sie vor dem Einschaltvorgang ”Abschließende Arbeiten” (Kapitel 1.9) durch.
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
14
1.7 Umbau Verschlauchung für Twinhead
1 ST Anschluss-Kit für Köpfe D1 Art.Nr. 03053075-xx 1
bestehend aus: 1
1 Schlauch Vakuum Art.Nr. 03053080-xx 1
0.05 M Pneumatikschlauch PUN 6 1
1 T-Steckverschraubung QST-6 Art.Nr. 00320170-xx 1
1 Stopfen QSC-6H
1 Entriegelungswerkzeug für Q8 Art.Nr. 03047090-xx 1
Abb. 1.7.1 Ausgangszustand der Verschlauchung
: Vakuumleitung: Durchschneiden Sie den „Versorgungschlauch Twin Head“ (1) ca. 3 cm vor
dem T-Stück (2).
: Entfernen Sie das T- mit dem Schlauchstück.
1
Siehe auch Abb. 1.7.5 !
1
: Druckluftleitung: Ersetzen Sie das T-Stück (3) durch das T-Stück (2) mit dem 3cm Schlauch.
: Schieben Sie das T-Stück (3) auf das Schlauchstück der Kombination.
: Stecken Sie den „Versorgungschlauch Twin Head“ (1) in das T-Stück (3).
1
Der dünne schwarze Schlauch (4) versorgt die „Rückholeinheit Twin Head“.
1
1
3
2
4
