1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
14
1.7 Umbau Verschlauchung für Twinhead
1 ST Anschluss-Kit für Köpfe D1 Art.Nr. 03053075-xx 1
bestehend aus: 1
1 Schlauch Vakuum Art.Nr. 03053080-xx 1
0.05 M Pneumatikschlauch PUN 6 1
1 T-Steckverschraubung QST-6 Art.Nr. 00320170-xx 1
1 Stopfen QSC-6H
1 Entriegelungswerkzeug für Q8 Art.Nr. 03047090-xx 1
Abb. 1.7.1 Ausgangszustand der Verschlauchung
: Vakuumleitung: Durchschneiden Sie den „Versorgungschlauch Twin Head“ (1) ca. 3 cm vor
dem T-Stück (2).
: Entfernen Sie das T- mit dem Schlauchstück.
1
Siehe auch Abb. 1.7.5 !
1
: Druckluftleitung: Ersetzen Sie das T-Stück (3) durch das T-Stück (2) mit dem 3cm Schlauch.
: Schieben Sie das T-Stück (3) auf das Schlauchstück der Kombination.
: Stecken Sie den „Versorgungschlauch Twin Head“ (1) in das T-Stück (3).
1
Der dünne schwarze Schlauch (4) versorgt die „Rückholeinheit Twin Head“.
1
1
3
2
4
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
15
: Stecken Sie den Schauch (4) zur Rückholeinheit in das T-Stück (3). Die Schlauchverlegung
sollte anschließend wie in Abb. 1.7.4 bzw. Abb. 1.7.5 dargestellt aussehen.
: Entfernen Sie den losen Schlauch zum C&P-Bestückkopf.
: Schrauben Sie den Deckel vom Druckluftverteiler ab und entnehmen Sie den Schalldämpfer
(damit Sie etwas Platz für das Entriegelungswerkzeug haben).
Abb. 1.7.2 Deckel mit dahinter liegendem Schalldämpfer
Abb. 1.7.3 Schlauch vom Druckluftverteiler entfernen
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
16
: Drücken Sie mit dem Entriegelungswerkzeug auf die Schlauchkuplung und ziehen Sie den
kurzen Vakuumschlauch mit einer Zange heraus.
: Schieben Sie stattdessen den mitgelieferten Schlauch (4 in Abb. 1.7.4) in den Druckluftvertei-
ler und verbinden Sie ihn mit dem C&P-Bestückkopf.
: Stecken Sie den Schalldämpfer wieder in den Druckluftverteiler und schrauben Sie den Deckel
fest.

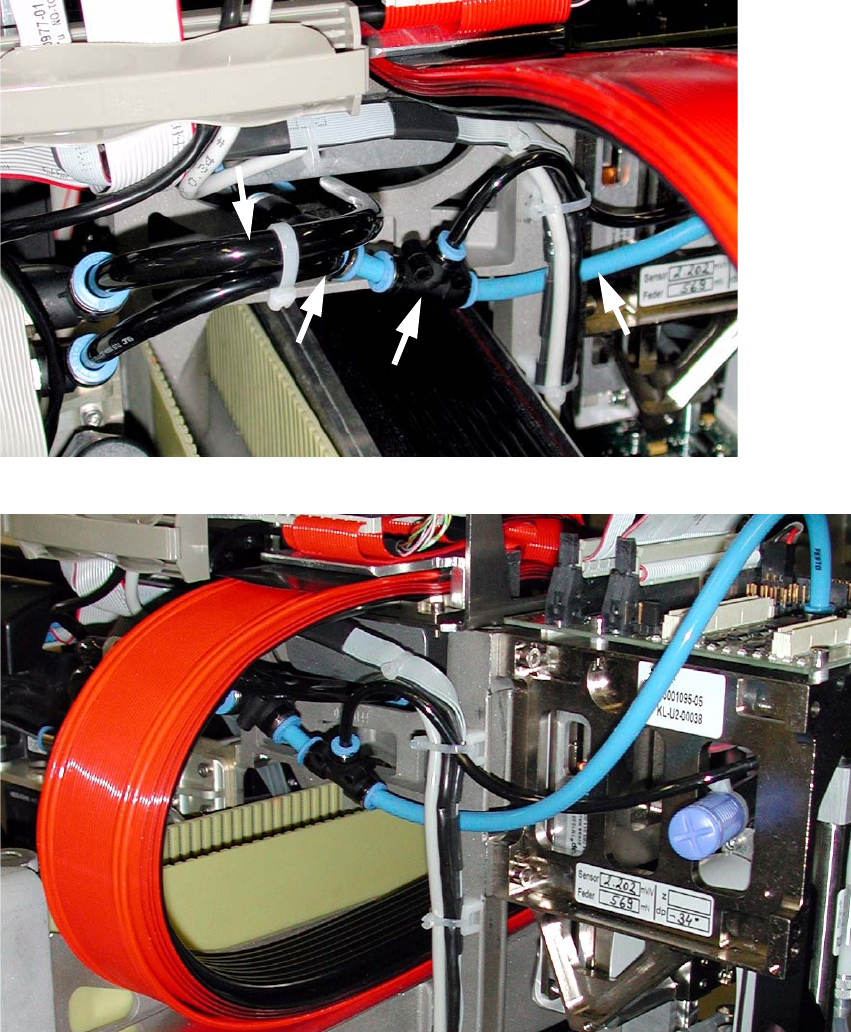

Abb. 1.7.4 Verschlauchung umgerüstet für C&P und Twinhead
Abb. 1.7.5 Verschlauchung fixiert
3
2
4
1
