1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
18
1.8 Technische Informationen
zur Umrüstung auf Vakuumpumpenbetrieb
Eine Wasserring-Vakuumpumpe kann maximal vier C&P6/12 Köpfe versorgen. 1
Beim C&P6/12 wird ein geränderter Vakuumerzeuger am
Bestückkopf eingebaut. Dadurch wird
der Abholkreis durch Venturidüsen und der Haltekreis von der Vakuumpumpe versorgt. 1
1
1
Im Normalbetrieb sollte das Vakuum am Vakuumverteilerblock Maschineneingang nicht unter
-800 mbar fallen. 1
1
Gegenseitige Beeinflussung mehrerer Bestückautomaten an einer gemeinsamen Pumpe:
Sind an einer Vakuumpumpe mehrere Bestückautomaten ange
bunden, so empfiehlt es sich für
den Instandhaltungsfall, ein zusätzliches Absperrventil in die Vakuumzuleitung vor jedem Be-
stückautomaten einzubauen. 1
Nur wenn die Pipetten aller ausgesch
alteten Bestückautomaten senkrecht stehen, gibt es auch
ohne (geschlossene) Absperrventile keine Wechselwirkung unter den durch die Vakuumpumpe
verbundenen Bestückautomaten. 1
Ist der Bestückkopf in Warteposition, so steht der St
ern zwischen zwei Sternpositionen
(Halbtakt). 1
In dieser Zwischenposition sind Halte- und Abholkreis über den Schliff miteinander verbunden.
Wird
ein Bestückautomat in dieser Parkstellung abgeschaltet, kommt es zu einem Abfall des Va-
kuums – die Vakuumpumpe saugt über den Schalldämpfer des Abholkreises rückwärts Fehlluft
an. Dies wirk
t sich auf die Bestückköpfe aller angeschlossenen Bestückautomaten aus, wenn
keine Absperrventile eingebaut sind. 1
Damit der Venturi-Abholkreis das Vakuum aufrecht erhält, müssen währ
end des gesamten Be-
triebs alle Bestückautomaten laufen. 1
Wir
d in dieser Position die Vakuumpumpe ausgeschaltet, so saugt der Bestückkopf über den Hal-
tekreis Feuchtigkeit bzw. Wasser aus der Vakuumpu
mpe. Das Wasser dient bei den Wasserring-
Vakuumpumpen als Dichtmedium. In der Serienpumpe mit Schalldämmhaube ist deshalb ein
Rückschlagventil eingebaut. Zusätzlich verhindert ein Eingangs-Luftfilter eine Verschmutzung der
Vakuumpumpe. Trotz dieser Maßnahmen darf – um jeglichen Sachsachaden auszuschliessen –
die Vakuumpumpe nicht bei laufendem Bestückautomaten ausgeschaltet werden. 1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
19
1.9 Abschließende Arbeiten
1.9.1 Bedingungen für den Einschaltvorgang
1
Führen Sie vor dem Einschaltvorgang die folgenden Überprüfungen durch, um eine Verletzungs-
gefahr oder einen größeren Sachschaden zu verhindern: 1
Stellen Sie vor dem Wiedereinschalten de
r Druckluft unbedingt sicher, dass 1
– alle Schlauchanschlüsse / -verbindungen richtig zugeordnet sind
(also auch keine Druckluft in einen Vakuumschlauch kommt)
– insgesamt die Voraussetzungen für das Einschalte
n der
Vakuumpumpe und der angeschlos-
senen Bestückautomaten eingehalten sind, wie in den Betri
ebsanleitungen angegeben
– die Vakuumpumpe immer vor dem Bestückautom
at eingeschaltet wird.
1.9.2 Überprüfung des Vakuumsystems auf Dichtheit
1.9.2.1 Messung mit SITEST
(Überprüfung am Beispiel eines 6er-Bestückkopfes)
Dieser Test zeigt, ob alles ri
chtig montiert wurde. 1

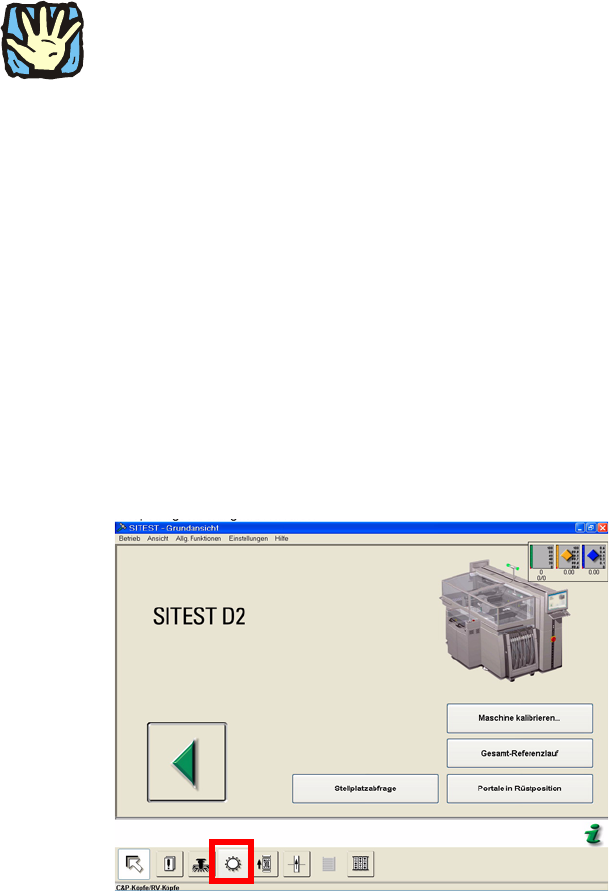

Abb. 1.9.1 SITEST Kopffunktion
1
1
1
1
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
20
: Führen Sie eine Vakuummessung im Haltekreis aus.

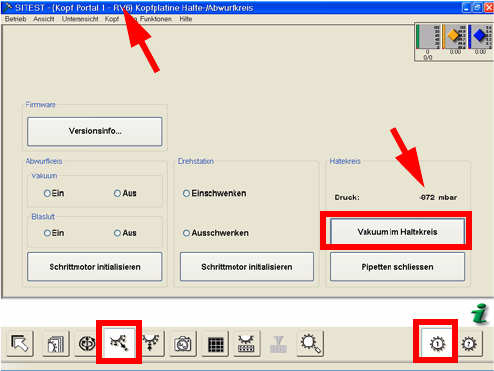

Abb. 1.9.2 Beispiel: Messung Haltekreis (Achtung: nur bei geschlossenen Pipetten)
