1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
20
: Führen Sie eine Vakuummessung im Haltekreis aus.
Abb. 1.9.2 Beispiel: Messung Haltekreis (Achtung: nur bei geschlossenen Pipetten)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
21
: Führen Sie die Funktion Vakuumtest aus.
Beim Vakuumtest Haltekreis mit geschlossenen Pipett
en kann – im Gegensatz zu offenen – ein
abweichender Wert angezeigt werden, wenn die Vakuumplatine einen Offset aufweist. Deshalb
ist die Messung am Kopf und am Vakuumverteiler mit dem selben Messgerät sinnvoll. 1
Der Messwert muss an allen Bestückköpfen und am Va
kuumverteilerblock fast gleich sein. 1
Sollte mehr als ein geringfügiger Unterschied feststellbar sein, messen Sie das Vakuum mit dem
se
lben tragbaren Messgerät das Sie beim Vakuumverteilerblock verwendet haben auch an allen
Bestückköpfen (um mögliche Offset-Schwankungen zwischen den Messplatinen auszuschlie-
ßen). Ist auch damit ein Unterschied feststellbar, so muss das Leck gefunden und abgedichtet
werden. 1

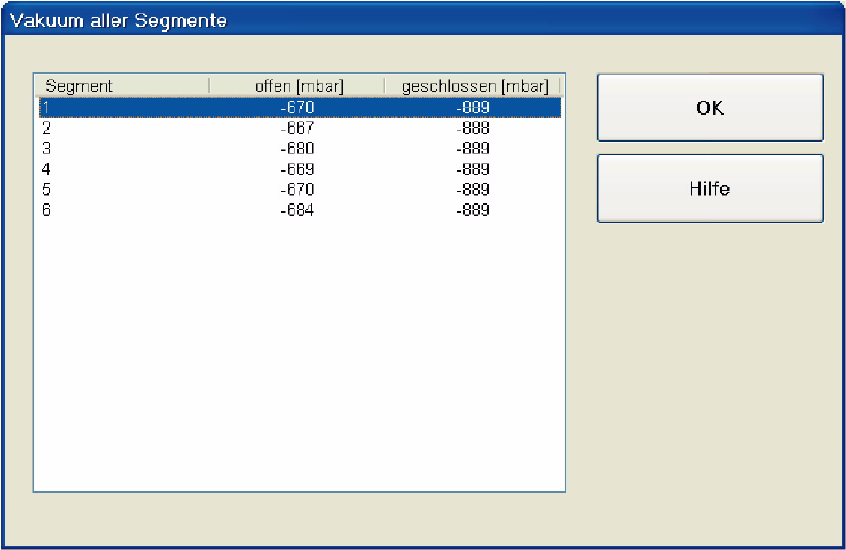

Abb. 1.9.3 Beispiel Vakuum Abholkreis: aufgelistete Messwerte aller Segmente
(bei offenen und geschlossen Pipetten)
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
22
1.9.2.2 Messen Sie das Vakuum mit einem externen Druckmessgerät:
– am Messanschluss des Vakuum-Verteilerblockes Maschineneingang (siehe Abb. 1.9.4)
und anschließend
– an einer offenen Pipette im Haltekreis am Bestückkopf (siehe Abb. 1.9.5). Alle anderen Pi-
petten müssen geschlossen sein
Der Druckunterschied darf max. 20-30 mbar be
tr
agen! Sonst ist nicht alles dicht. 1

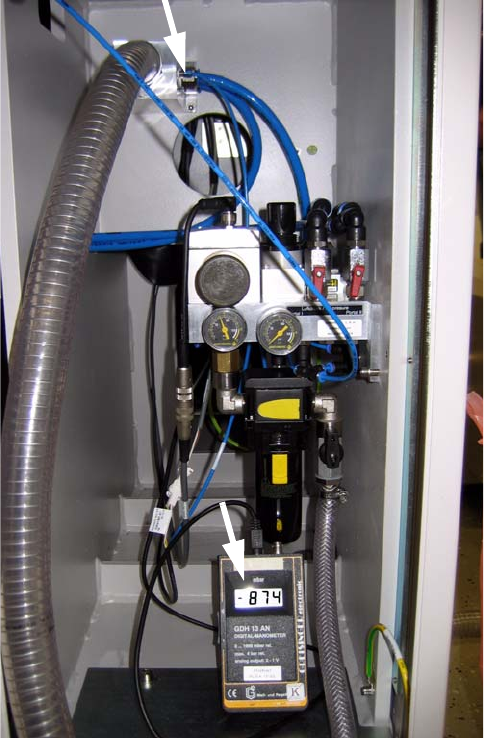

Abb. 1.9.4 Messung am Vakuumverteilerblock (Maschineneingang)
: Entfernen Sie den Stopfen aus dem Messanschluss am Vakuumverteilerblock.
: Schließen Sie ihr externes Messgerät an.
: Schalten Sie die Vakuumpumpe ein.
: Öffnen Sie ggf. die eingebauten Vakuum-Absperrhähne.
: Öffnen Sie die Druckluft-Absperrhähne.
: Schalten Sie den Hauptschalter ein.
