D1 / D2 Ausgabe 11/2006 50 Abb . 2.10.2 Pneumatik V erschlauchung SIPLACE D1 (Druckluft) Fig. 3.0.1 SIPLACE D1 pneumat ic tubing (compressed air)
D1 / D2
Ausgabe 11/2006
49
2.10 Anhang / attachment
Abb. 2.10.1 Pneumatik Verschlauchung SIPLACE D2 (Druckluft)
Fig. 3.0.1 SIPLACE D2 pneumatic tubing (compressed air)
2
D1 / D2
Ausgabe 11/2006
50

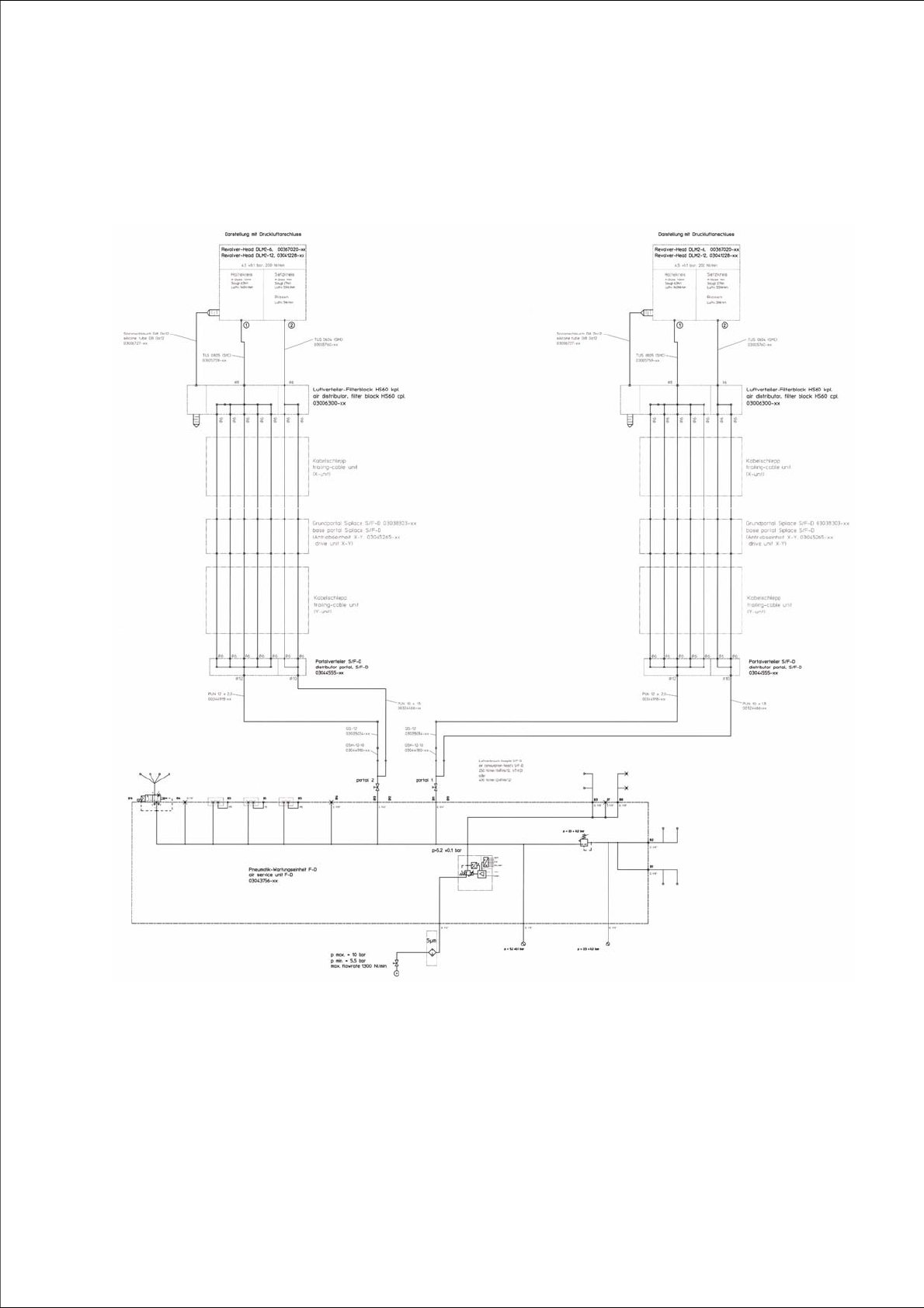

Abb. 2.10.2 Pneumatik Verschlauchung SIPLACE D1 (Druckluft)
Fig. 3.0.1 SIPLACE D1 pneumatic tubing (compressed air)
D1 / D2
Ausgabe 11/2006
51
Abb. 2.10.3 Pneumatik Verschlauchung SIPLACE D2 (Vakuum)
Fig. 3.0.3 SIPLACE D2 pneumatic tubing (vacuum)
