1 Montageanleitung Vakuumpumpe D1 / D2 Ausgabe 11/2006 8 1.5 Umbau Druckluf tversorgung : Schalten Sie den Bestücka utomaten am Haupt schalter aus und trennen Sie ihn vo m S trom- netz. : Öffnen Sie die Tür der Druckluft…
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
7
1.3 Benötigte Teile
Bezeichnung Artikelnummer 1
1
1 ST Anschluss-Kit Vakuumpumpe D1 00119899-xx 1
bestehend aus: 1
1 ST Vakuumerzeuger für Vakuumpumpe DLM2 03012076-xx 1
1 ST Vakuumverteiler D1/D2 03053022-xx 1
1 ST Schlauch Vakuum 03053080-xx 1
0,2 M Pneumatikschlauch TUS 0805 B Soft-PU 03005759-xx 1
1 ST T-Steckverschraubung QST-6 00320170-xx 1
12 M Saug- und Druckschlauch Di 32 HELISPRING 00368279-xx 1
1 ST Y-Verbindungsstück HELICONNECT 948 032 00368697-xx 1
6 ST Schlauchschelle DIN 3017 NW 32 - 50 00363127-xx 1
1 ST Entriegelungswerkzeug für Q8 03047090-xx 1
1 ST Entriegelungswerkzeug für QSC-10H 03051853-xx 1
1
1 ST Anschluss-Kit Vakuumpumpe D2 00119900-xx 1
bestehend aus: 1
2 ST Vakuumerzeuger für Vakuumpumpe DLM2 03012076-xx 1
1 ST Vakuumverteiler D1/D2 03053022-xx 1
12 M Saug- und Druckschlauch Di 32 HELISPRING 00368279-xx 1
1 ST Y-Verbindungsstück HELICONNECT 948 032 00368697-xx 1
6 ST Schlauchschelle DIN 3017 NW 32 - 50 00363127-xx 1
1 ST Entriegelungswerkzeug für Q8 03047090-xx 1
1 ST Entriegelungswerkzeug für QSC-10H 03051853-xx 1
1
1 ST Vakuumpumpe 00119017-xx 1
1
1
Die aktuellste Ersatzteilliste finden Sie unter www.siplace.com.
Nach dem Einloggen klicken Sie bitte auf "start" unter "SIPLACE Teilekatalog, finden Sie Ihr
Ersa
tzteil – schnell und einfach!". 1
1.4 Benötigte Werkzeuge und Verbrauchsmaterial
– Satz Kugelinbusschlüssel
– Satz Kabelbinder
– Seitenschneider
– Schlauchzange
– Zange
Der Umbau sollte je nach Maschinenkonfiguration in ca. 1 - 1,5 Stunden abgeschlossen sein. 1
1 Montageanleitung Vakuumpumpe D1 / D2
Ausgabe 11/2006
8
1.5 Umbau Druckluftversorgung
: Schalten Sie den Bestückautomaten am Hauptschalter aus und trennen Sie ihn vom Strom-
netz.
: Öffnen Sie die Tür der Druckluftversorgung (komplett aushängen).
1
: Befestigen Sie die Steckverschraubung im Messanschluss des Vakuumverteilerblocks (siehe
Abb. 1.5.1).
: Stecken Sie einen Blindstopfen (QSC-4H) in den Messanschluss.
: Drehen Sie die beiden Steckverschraubungen in den Vakuumverteilerblock.
Abb. 1.5.1 Druckluftversorgung mit Vakuumverteilerblock
1
1
1
1
1
1
D1 / D2 1 Montageanleitung Vakuumpumpe
Ausgabe 11/2006
9
: Montieren Sie den Vakuumverteilerblock an die Rückwand.
: Schließen Sie beide Druckluft-Hauptabsperrhähne (rot).

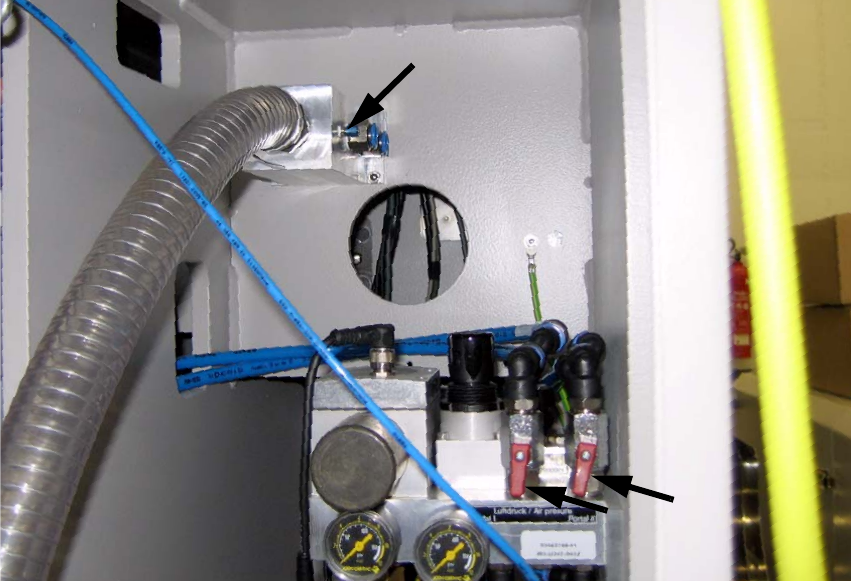

Abb. 1.5.2 Druckluftschläuche in denVakuumverteilerblock
1
: Ziehen Sie jeweils den oberen Druckluftschlauch (PUN 12 00344918-) aus den Y-Stücken (bei
den Absperrhähnen)
: Stecken Sie sie in den Vakuumverteilerblock.
: Stecken Sie Blindstopfen (QSC-12H vom Vakuumverteiler) in die offenen Y-Stücke bei den Ab-
sperrhähnen.
