Test Research, Inc.
82 TR7500 SIII Series User Guide – Software
- 文字顏色：設定文字為黑色或白色。
- 多重區塊：可以設定多個不同的文字區塊來辨識。
注意事項：
檢測框選取技巧：
1. 文字面可能是印刷或雷刻，選擇最佳光源可提升辨識效果。
2. 框的尺寸是文字切割的參考依據之一，約略等於整體字串大小。
3. 調整權重突顯文字面，同時也要避免背景雜訊增加。
4. 搜尋範圍可以容忍涵蓋到其他字串影像(預設三行以內)，並依據文法定義
(Grammar)找出最佳解。
檢測框顯示：
1. 低於 Pass Level 顯示紅色。
2. 若該字元無法辨識結果，則顯示”? 。
3. 若結果字數少於設定值，則邊緣會顯示”?”。

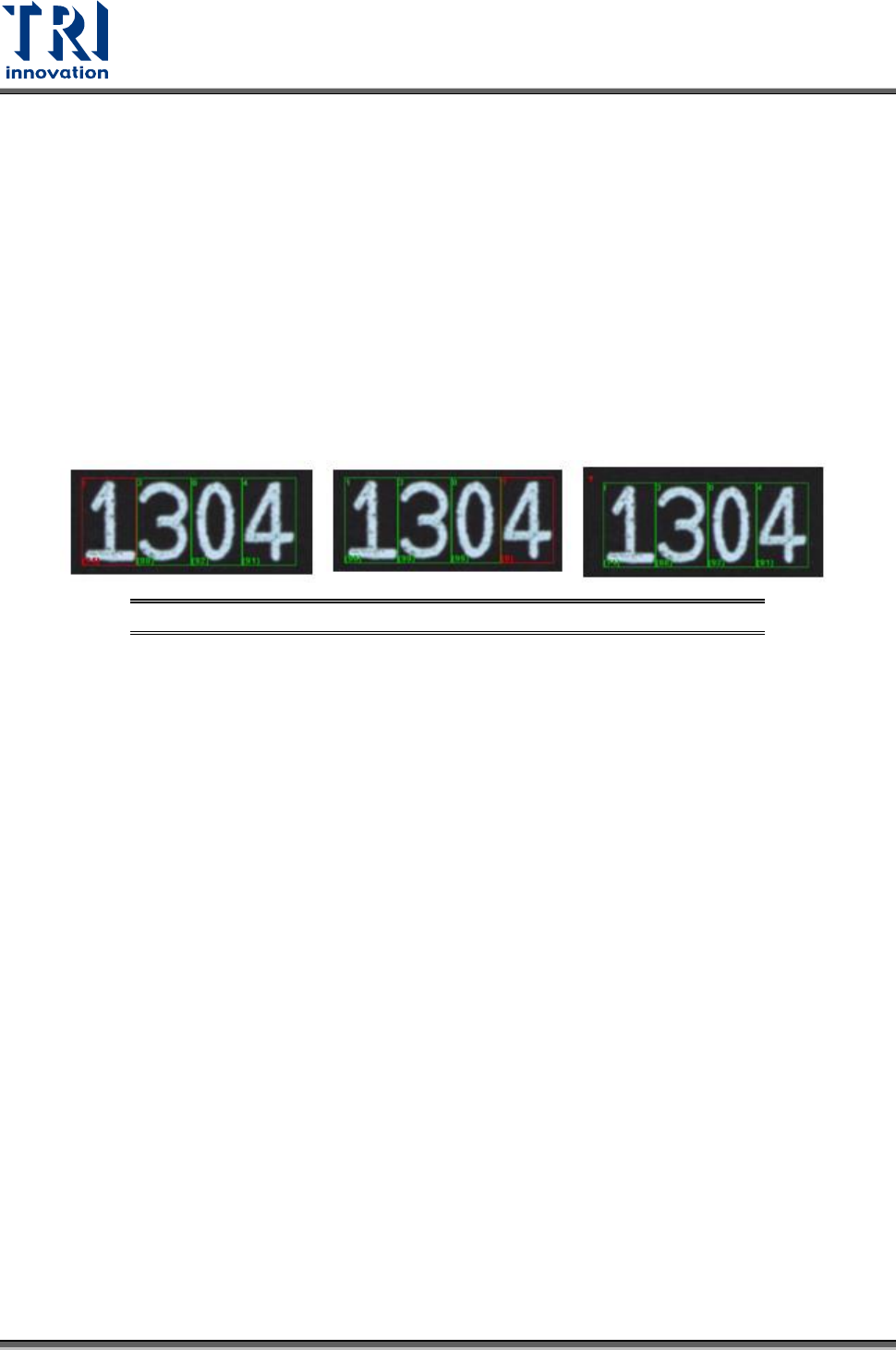

圖 118：文字管理– 字元切割範力
字庫儲存路徑：分為一般用於 barcode 用，根據框屬性自動載入。
- C:\AOI\OCRStandardFont\ocr_standard_font_w.ocr；
- C:\AOI\OCRStandardFont\ocr_barcode_standard_font_b.ocr。
3.7.11 字元驗證(OCV)框
用途：用來辨識元件上的文字並進行比對。
檢測原理：利用影像中字體的輪廓特徵比對來計算相似度。
參數畫面與說明：
Test Research, Inc.
TR7500 SIII Series User Guide – Software 83

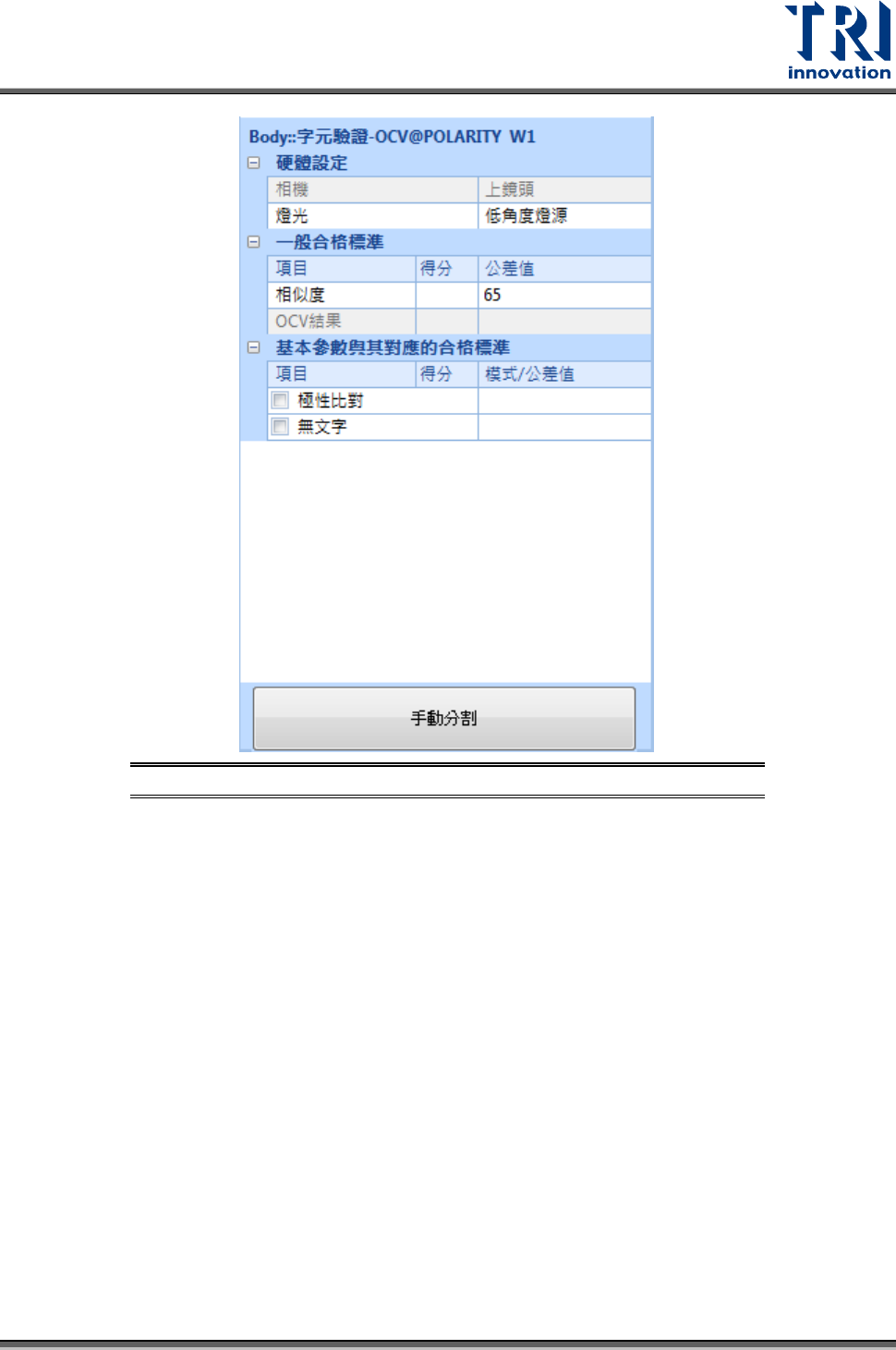

圖 119：字元驗證框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為低角度燈源。
一般合格標準：
相似度：設定待測影像與標準影像的相似度標準值。當待測物與標準值的相似度低於
設定值，即視為不良。
基本參數與其對應的合格標準：
極性比對：勾選表示開啟極性檢測功能。
無文字：當晶片元件有替代料無文字時會自動忽略影像比對降低誤判。
手動設定：手動設定代料影像中字型的切割方式。
Test Research, Inc.
84 TR7500 SIII Series User Guide – Software

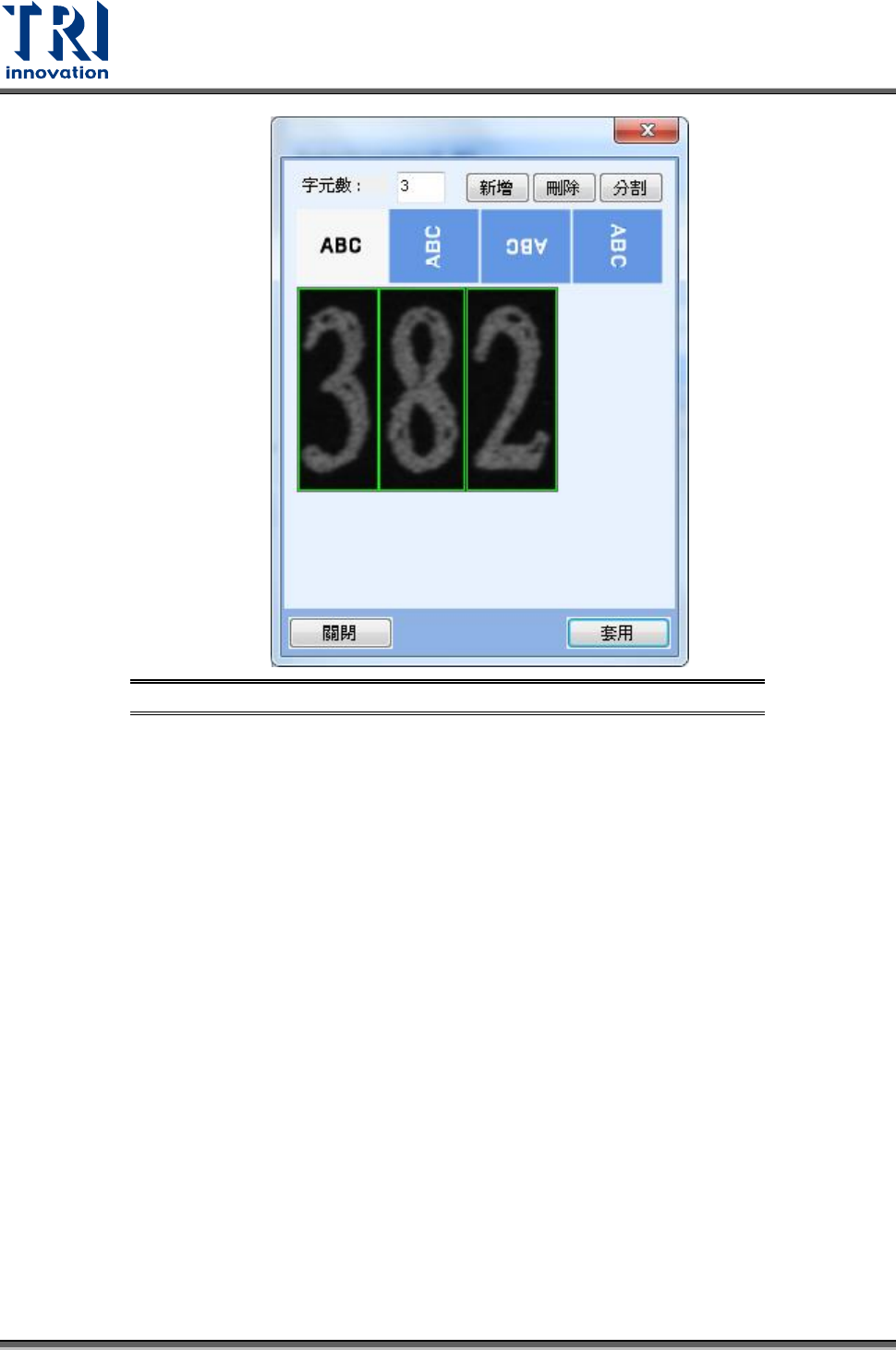

圖 120：OCV 手動設定視窗
- 字元數：設定 OCV 的字元數數量。系統會自動切割，如切割錯誤可自行修改字元
數，並會做平均分配，數量限制 1~20。
- 新增：當自動切割字元數少於真正字元數時，可使用此功能手動增加一個檢測框，
可針對某字元連接造成切割錯誤時使用。
- 刪除：點選字元框可做刪除動作。
- 分割：點選字元框可做分割為兩個的動作
- 可點選字元框做尺寸的調整，完成後按“套用”，再按“關閉”結束編輯。
3.7.12 焊盤定位(Pad)框
用途：用來計算晶片電阻元件與焊盤間的實際偏移。
檢測原理：利用影像中的灰階/色彩來搜尋焊盤位置，並利用搜尋出來的焊盤位置定位其他影
像比對框如：PatMatch、CorMatch 或 Chip 框。
參數畫面與說明：
