Test Research, Inc. TR7500 SIII Series User G uide – Soft ware 89 檢測原理：利用檢測框 與對照框之間的灰階亮度 差，來測試元件的 極性。 ( 對照框的位置會依 照本體的範圍自動產生 在相對於原本檢測框的位 置，如下圖所示。 ) 圖 126 ：極性檢測 框檢測原理說明圖 參數畫面與說明： 圖 127 ：極性檢測 框參數設定畫面 硬體設定： 相機：切換不同角度的 相機…
Test Research, Inc.
88 TR7500 SIII Series User Guide – Software
檢測原理：利用影像中元件的輪廓特徵比對來計算相似度。
參數畫面與說明：

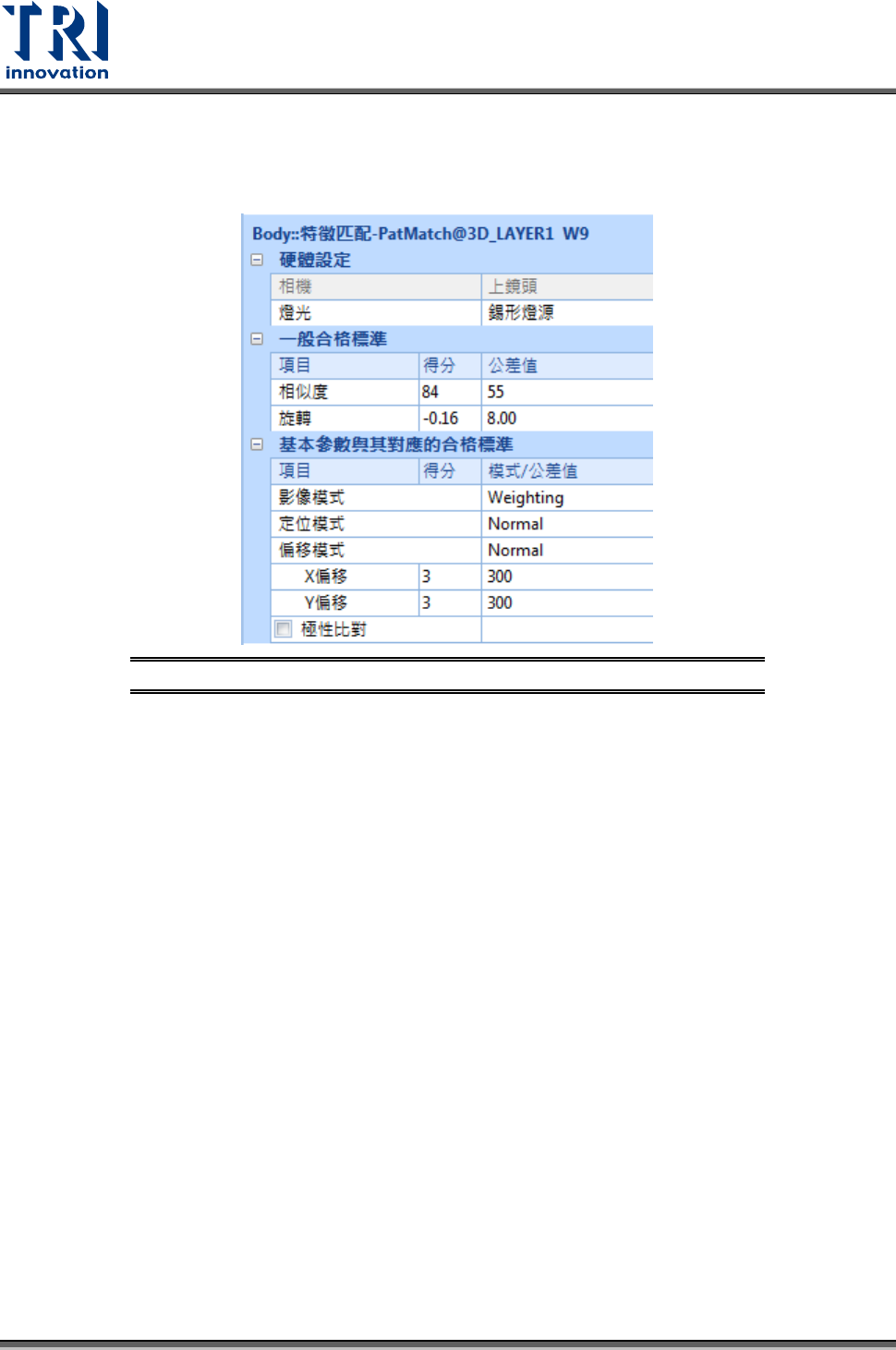

圖 125：特徵匹配框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
相似度：設定待測影像與標準影像的相似度標準值。當待測物與標準值的相似度低於
設定值，即視為不良。
旋轉：設定待測元件旋轉角度的公差值。
基本參數與其對應的合格標準
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為權重法。
定位模式：區分為 Normal 及 Warp 模式，Normal 即一般檢測，Warp 為定位補償，
Fail 時不會顯示在測試視窗。
偏移模式：選擇使用 Normal、ShiftXY 或 Boundary 模式來測試位移。
- Normal：可以個別設定 X 方向與 Y 方向的偏移公差值。
- ShiftXY：設定 X 與 Y 方向的總位移量(X、Y 位移的平方根)的公差值。
- Boundary：設定一個邊界作為檢測時的判定基準。當勾選此選項時，參數設定的
ShiftX 與 ShiftY 會變成 Boundary/X 與 Boundary/Y。當檢測結果超出此範圍時視
為不良。
極性比對：勾選表示開啟極性檢測功能。即待測物影像若旋轉 180 度時會視為不良。
3.7.15 極性檢測(PolarPair)框
用途：主要用來檢查元件的極反。
Test Research, Inc.
TR7500 SIII Series User Guide – Software 89
檢測原理：利用檢測框與對照框之間的灰階亮度差，來測試元件的極性。(對照框的位置會依
照本體的範圍自動產生在相對於原本檢測框的位置，如下圖所示。)
圖 126：極性檢測框檢測原理說明圖
參數畫面與說明：
圖 127：極性檢測框參數設定畫面
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為低角度燈。
一般合格標準：
亮度差：設定檢測框與對照框之間的灰階差異容許值。在極性指標設定為 Bright Side，
檢測結果為正值且大於公差值時，會判定為 Pass。在極性指標設定為 Dark Side，檢
測結果為負值且絕對值大於公差值時，會判定為 Pass。
灰階值 1：檢測框在權重調整後的平均灰階值。
灰階值 2：對照框在權重調整後的平均灰階值。
基本參數與其對應的合格標準
極性指標：選擇使用 Bright Side(當極性檢測框位於亮測時)或者 Dark Side(當極性檢測
框位於暗測時)。
對照框
檢測框
本體框
Test Research, Inc.
90 TR7500 SIII Series User Guide – Software
3.7.16 顏色檢測(Void)框
Void 框可區分為三類，分別為 Ratio Mode、Blob Mode、Sim mode。
Ratio Mode：
用途：利用比例來檢查元件的錫點空焊、缺件或極反。
檢測原理：1.灰階模式：計算亮或暗區占整個檢測框的比例。
2.色彩模式：計算所選取的色彩占全部檢測框的比例。
參數畫面與說明：
圖 128：顏色檢測框參數設定畫面 – Ratio Mode
硬體設定：
相機：切換不同角度的相機，可選擇上、前、後、左、右五個方向。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為白燈。
基本參數與其對應的合格標準：
影像模式：選擇影像的比對方式為權重法、色彩空間法或 RGB 法，預設為色彩空間法。
面積比例上/下限(%)：設定
與焊盤連動設定：
- 移動到焊盤尾端：當焊盤尾端間距設為 0 即表示貼齊焊盤的末端，增加焊盤尾端間
距即分開檢測框到焊盤尾端的距離，如下圖所示。
